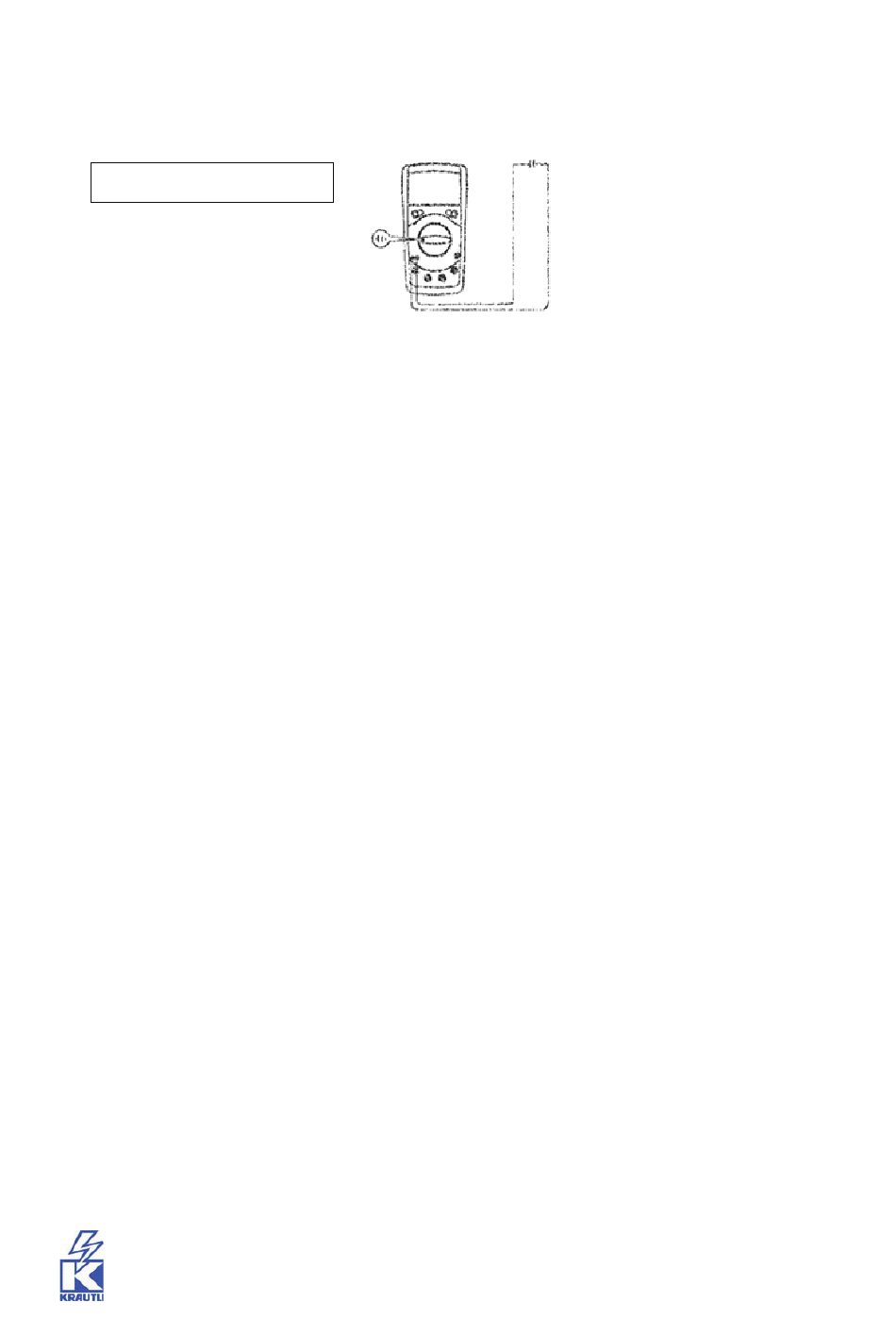

H. Mesure de la capacitance (voir figure 8)
(Figure 8)
Attention
Afin d'éviter d'endommager l'appareil ou l'équipement à tester, déconnectez l'alimentation du
circuit testé lorsque vous mesurez des condensateurs en ligne et déchargez tous les
condensateurs haute tension avant de procéder à la mesure de la capacitance. Utilisez la
fonction de tension CC pour confirmer que le condensateur est déchargé.
Afin d'éviter les risques pour les personnes, n'essayez jamais d'entrer plus de 60V en CC ou
3V rms en CA.
Connecter l'appareil de la manière suivante pour mesurer la capacitance:
1
Insérer le condensateur à tester dans le connecteur de capacitance.
2
Régler l'interrupteur rotatif sur la position de mesure appropriée de la plage (...).
3
Connecter les connexions d'essai en parallèle avec l'objet mesuré.
La valeur mesurée est affichée sur l'écran.
Note
Pour tester le condensateur avec la polarité, branchez la connexion d'essai rouge sur
-
l'anode et la connexion d'essai noire sur la cathode.
Si le condensateur testé est court-circuité ou surchargé, l'écran LCD affiche «1».
-
Pour réduire l'erreur de mesure causée par le condensateur distribué, la connexion
-
doit être aussi courte que possible.
Il est normal que le réglage du zéro dure un moment lors de la permutation de plage
-
de mesure. Ce processus n'affectera pas la précision des résultats finaux obtenus.
