NOTES:
1) Ce mécanisme d'entraînement peut être installé
sur
des
tracteurs
d'embrayage. Voir le tableau et les instructions ci-
dessous correspondants à votre tracteur.
2) La tondeuse doit être retirée pour pouvoir
installer / utiliser le système d'entraînement.
TRACTEUR À EMBRAYAGE ÉLECTRIQUE:
Aucune modification n'est requise sur le châssis
d'entraînement.

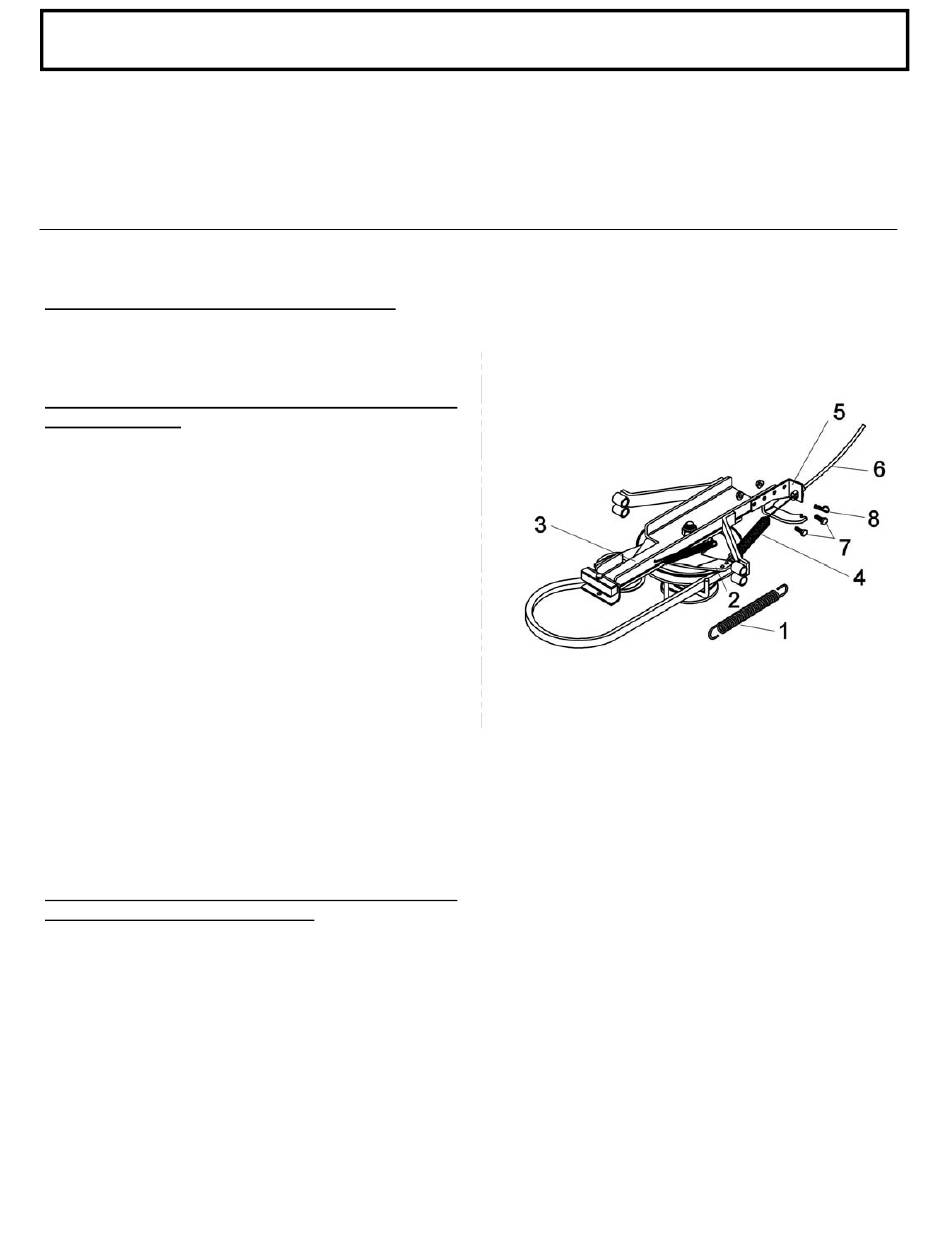

TRACTEUR À EMBRAYAGE MANUEL ACTIVÉ
PAR UN CÂBLE:
Enlever le ressort (item 1) installé dans les trous du
bras de tension (item 2) et du châssis d'entraînement
(item 3).
Relier le ressort du câble (item 4) du tracteur au bras
de tension.
Couper l'attache de nylon qui retient le câble au
châssis.
NOTE: Selon le modèle de la tondeuse, le câble a
plusieurs longueurs différentes. Pour déterminer où
placer la fixation du câble (item 5), accrocher
l'extrémité du ressort du câble (item 4) sur le bras de
tension (item 2).
Glisser l'enveloppe du câble (item 6) temporairement
dans la rainure de la fixation du câble.
Pour identifier dans quel trou la fixation du câble doit
être boulonnée sur le châssis d'entraînement, vous
devez appliquer une légère tension sur le câble.
Cet ajustement doit être effectué avec le bras
d'embrayage en position débrayée.
Enlever l'enveloppe du câble et sécuriser la fixation
du câble sur le châssis en utilisant deux boulons hex.
de 1/4 x 3/4" (item 7) et écrous à bride.
Réinstaller l'enveloppe du câble dans la fixation du
câble et sécuriser avec une goupille à ressort 2mm
(item 8).
ASSEMBLAGE
munis
de
deux
types
NOTE: Le mécanisme d'entraînement doit être au
niveau pour assurer le bon fonctionnement de la
courroie.
11
Installer la fixation du câble
