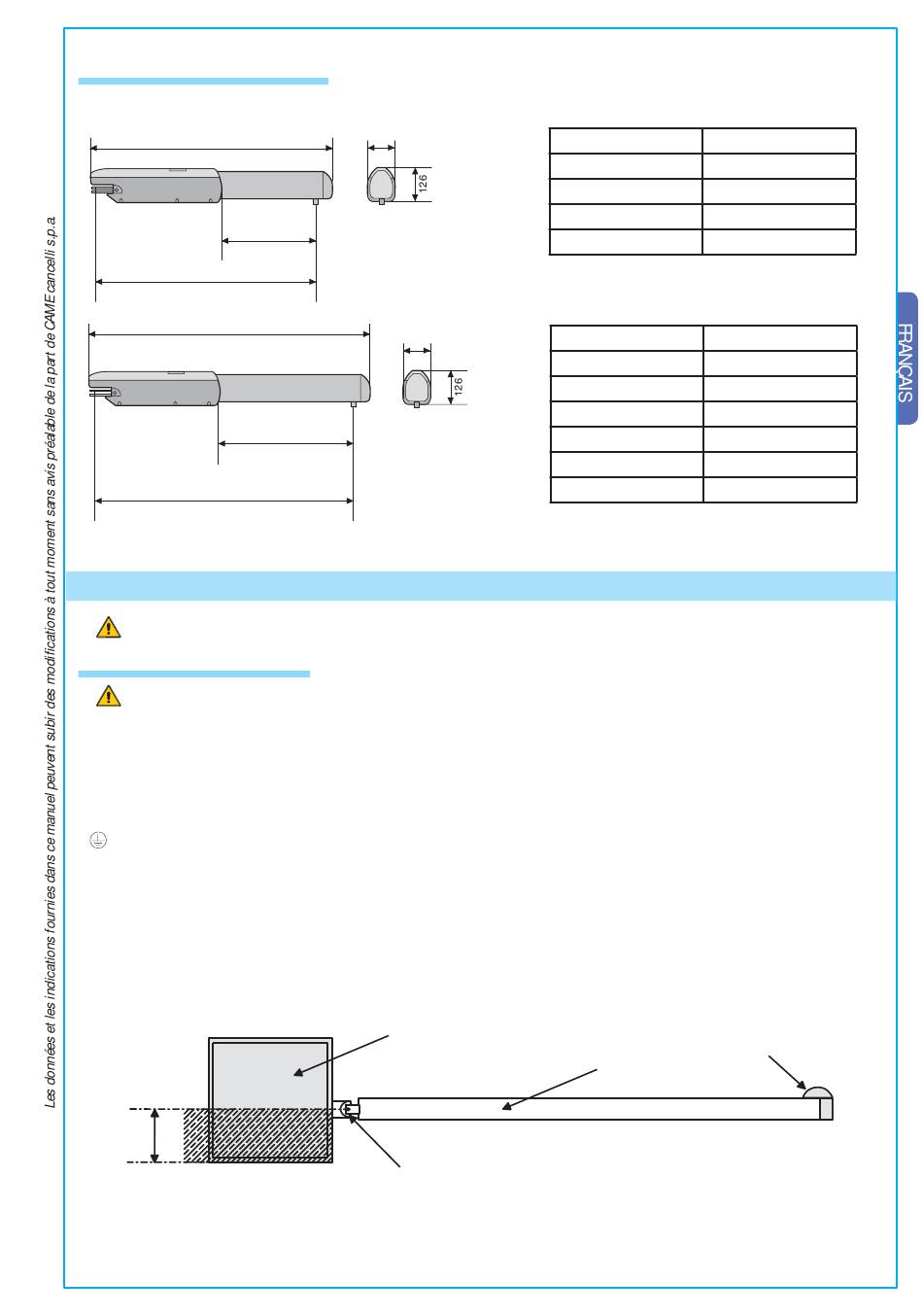

4.4 Mesure d'encombrement

Mesures en mm
793
720
993
920
5 Installation
Le montage doit être effectué par du personnel qualifié et expérimenté et dans le respect des normes en vigueur.
5.1 Contrôles préliminaires
Avant de procéder au montage, il est nécessaire de:
• Vérifi er que le châssis du portail est robuste, les charnières en état de marche et qu'il n'y a pas de frottement entre les parties fi xes
et les parties mobiles;
• que la mesure C n'est pas supérieure à la valeur indiquée dans le tableau 3, page 4. Dans ce cas, il faut intervenir sur le pilier
pour réussir à atteindre cette mesure.
• le parcours des câbles électriques selon les dispositions de commande et de sécurité ;
• qu'il y a une butée d'arrêt mécanique en fermeture (bien fi xée au sol) pour éviter une course au-delà de porte/motoréducteur.
• Contrôler que les connexions éventuelles à l'intérieur du conteneur (réalisées pour continuer le circuit de protection) sont
équipées d'une isolation supplémentaire par rapport aux autres parties conductrices présentes à l'intérieur;
• Prévoir des conduits et des caniveaux appropriés pour le passage des câbles électriques afin de les protéger contre tout dom-
mage mécanique.
C
88
300
Course
88
500
Course
pilier
Charnière
Largeur Vantail Poids vantail
m
2.00
2.50
3.00
Largeur Vantail Poids vantail
m
2.00
2.50
3.00
4.00
5.00
Butée d'arrêt
Vantail
kg
800
600
400
kg
1000
800
600
500
400
3
