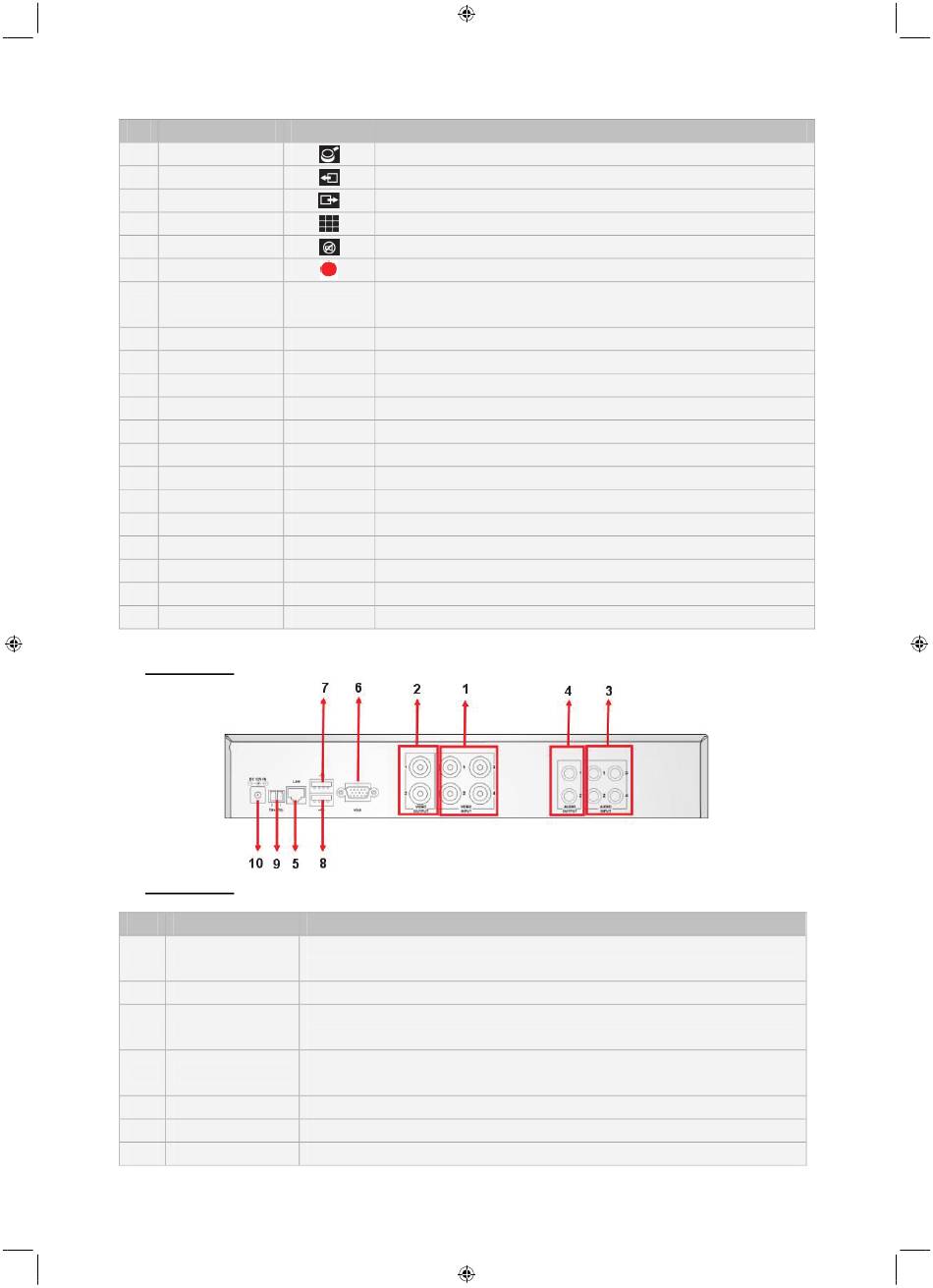

König Electronic SEC-DVR404 Mode D'emploi page 74

Nr. Knapp/Indikator
1 SEARCH
2 CH-
3 CH+
4 ALL CH
5 MUTE
6 REC
7 REW
8 PAUSE
9 PLAY
10 FWD
11 STOP
12 LEFT
13 UP
14 Down
15 RIGHT
16 SEL/PTZ
17 MENU/ESC MENU/ESC
18 HDD indicator
19 Power indicator
20 IR Receiver
Beskrivelse av bakpanel:
SEC-DVR404
SEC-DVR408
Nr. Kobling
1. Video inn
2. Video ut
3. Audio inn
4. Audio ut
5. Ethernet
6. VGA ut
7. USB Mus
Symbol Funksjon
Gå til system pop-up (snarvei) meny
Gå til forrige kanal
Gå til neste kanal
Vis 4/8 bilder
Skru av lyd
Start manuelt opptak
Gå venstre / Tilbakespol

(kan også brukes for å gå til OSD kontrollpanel)
 Pause / avspill bilde for bilde
Gå til avspillingsmodus / Avspillingsknapp

 Avspill høyre / Spill fremover
Avslutt Avspilling / stop manuelt opptak

Beveg venstre / Tilbakespol

 Gå inn på meny eller avslutt meny
Beveg ned

 Beveg høyre / Avspill fremover
SEL/PTZ Gå til system pop-up meny / redigeringsknapp / gå til PTZ modus
Bekreft/gå ut av systemmeny
HDD Flimring betyr av HDD blir brukt
PWR Grønt lys indikerer strømstatus
For å motta signal fra fjernkontroll
SEC-DVR404:Koble til CH1-4 videoenhet(BNC)
SEC-DVR408:Koble til CH1-8 videoenhet (BNC)
Koble skjermutgang (BNC)
4CH DVR: 4CH audioinntak (RCA)
8CH DVR: 4CH audioinntak (RCA)
4CH DVR: 2CH utgang(RCA)
8CH DVR: 2CH utgangRCA)
Koble til LAN, Ethernet (RJ45)
Koble til VGA skjerm
Koble til USB mus
74
Funksjon
