A-2
MESURES DE SÉCURITÉ
AVERTISSEMENT
LES CHOCS ÉLECTRIQUES peuvent être mortels.
• Appuyer sur l'interrupteur pour
couper la puissance d'entrée avant
d'essayer
débrancher les lignes d'alimenta-
tion d'entrée, les câbles de sortie
ou les câbles de contrôle.
• Cette opération ne doit être réalisée que par le
personnel autorisé.
• Brancher le fil vert ou vert/jaune du cordon
d'alimentation à la terre conformément au Code
Électrique National des U.S.A.
----------------------------------------------------------------------
CHOIX DE L'EMPLACEMENT APPROPRIÉ
L'Invertec POWER WAVE® 405M fonctionne même dans des environ-
nements rigoureux. Cependant, il est important de suivre des mesures
préventives simples afin d'assurer une longue vie de l'appareil et un fonction-
nement fiable.
• La machine doit être placée là où l'air propre circule librement de telle sorte
que les mouvements de l'air sur l'arrière, les côtés et le bas de l'appareil ne
soient pas gênés.
• La saleté et la poussière qui pourraient être attirées à l'intérieur de la
machine doivent être maintenues au niveau minimum. Dans le cas con-
traire, cela pourrait provoquer des températures d'opération excessives et
une panne ennuyeuse.
• Tenir la machine au sec. L'abriter pour la protéger de la pluie et de la neige.
Ne pas la placer sur un sol humide ou dans des flaques d'eau.
• NE PAS LA MONTER SUR DES SURFACES COMBUSTIBLES.
ATTENTION
Lorsqu'une surface combustible se trouve directement
sous des appareils électriques stationnaires ou fixes,
cette surface doit être couverte au moyen d'une plaque
en acier d'au moins 0,06" (1,6mm) d'épaisseur, laquelle
devra s'étendre à au moins 5,90" (150mm) au-delà de
l'appareil sur tous ses côtés.
----------------------------------------------------------------------
EMPILAGE
La POWER WAVE® 405M ne doit pas être empilée.
INCLINAISON
Placer la machine directement sur une surface sûre et à
niveau ou sur un chariot recommandé. La machine pourrait
basculer si cette procédure n'est pas suivie.
CONNEXIONS D'ENTRÉE ET MISE À LA TERRE
• Seul un électricien qualifié doit brancher l'Invertec
POWER WAVE® 405M. L'installation devra être effectuée
en accord avec le Code Électrique National approprié,
tous les codes locaux et l'information détaillée ci-après.
• Lorsqu'elles sont reçues directement de l'usine, les
machines à tensions multiples sont connectées interne-
ment pour 400VCA. Si l'entrée désirée est de 400VCA, la
machine peut être branchée au système d'alimentation
sans aucun réglage nécessaire à l'intérieur de la machine.
INSTALLATION
de
brancher
ou
POWER WAVE® 405M
• Pour une opération initiale à 200VCA – 230VCA, il
sera nécessaire d'effectuer des réglages de ten-
sion d'entrée sur le tableau.
• Ouvrir la porte d'accès sur l'arrière de la machine.
• Pour 200 ou 230 : placer le grand interrupteur sur
200-230.
• Pour des tensions supérieures : placer le grand
interrupteur sur plus de 380.
• Déplacer le fil « A » sur la borne appropriée.

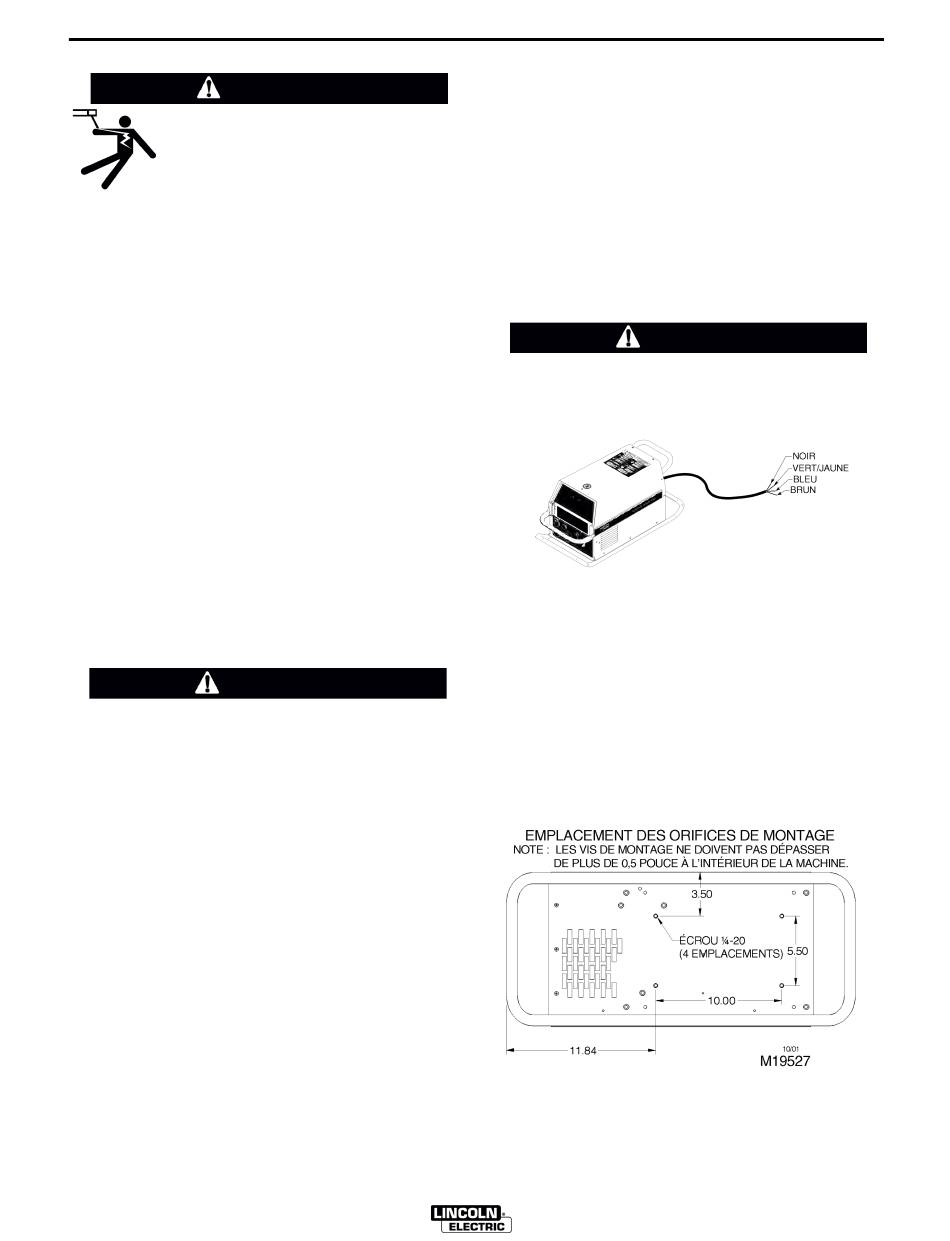

RACCORDEMENT DU CORDON D'ALIMENTATION
Un cordon d'alimentation de 10 ft. (3,5 m) est fourni et
connecté dans la machine. Suivre les instructions de
raccordement du cordon d'alimentation.
ATTENTION
• Un raccordement incorrect peut provoquer des
dommages à l'appareil.
----------------------------------------------------------------------
Entrée Monophasée
Raccorder le fil vert / jaune à la terre d'après le Code
Électrique National.
Raccorder les fils bleu et brun à l'alimentation.
Envelopper le fil bleu de ruban adhésif afin de lui
fournir un isolement de 600V.
Entrée Triphasée
Raccorder le fil vert / jaune à la terre d'après le Code
Électrique National.
Raccorder les fils noir, bleu et brun à l'alimentation.
MONTAGES DU CHARIOT
A-2
