TECHNICAL SPECIFICATIONS
Alimentation 230V AC +/- 10%
Consommation max. 0.5A (230v) 65mA(12V) 80mA(24V)
Sorties
Sorties fixes 2 Relé 1A/30V
Codes disponibles 2.097.152.281 Millions
Technologie encriptation Hopping code
Clé d'encriptation 64 bits
Détection d'erreurs en transmission 2 CRC bits
Detection d'erreurs 31/255/1000 codes différents
Numéro de codes Auto-aprentissage
Sélection des fonctions
1 relé Il mémorise en fonction du code
2 relé ou plus Fonction predeterminée ou program.
Relés bistables Position 1 programmable
Fréquence 433.92MHz OR 868,35MHz
Homologations ETS300-220/ETS300-683
Emissions < -57dBm
Sensibilité < -104dBm
Portée 60m
Contrôle accès OUI
Température 0 à 70º
Antenne 17cm / 8,5cm
ATTENTION!!
Mode d'Emploi
- Gamme Smart Control, code intelligent, sûr, fiable et incopiable.
- Récepteur pour tous les automatismes à distance.
- Multiple sélection de la fonction.
- Option d'utiliser les émetteurs Smart avec Hopping Code ou Code Fixe.
SÉLECTION D'OPTIONS
OPTION 1 - Option attribution Fonction-Relé / Attribution Fonction Prédeterminée
ON
Attribue la fonction avec laquelle les relés seront activés selon l'ordre auquel on mémorise les trois premiers codes.
La fonction du 1er code mémorisé s'attribue au 1er relé. La fonction du 2º code mémorisé s'attribue au 2e relé.
La fonction du 3e code mémorisé s'attribue au 3e relé.
OFF
Assignation predeterminée.
Fonction (bouton) 1, premier relé.
Fonction (bouton) 2, deuxième relé.
OPTION 2 - Hopping Code / Code fixe
ON Hopping Code.
OFF Code fixe.
OPTION 3 - Multi- Mémorisation / mémorisation manuelle
ON Il permet tous les systèmes de mémorisation, a), b) et c)
OFF Il permet la mémorisation manuelle, système
OPTION 4 - Multi-relé 1 Bistable/ Relé 1 Pulse
ON Relé 1 mode bistable.
Activé – Deactivé – Activé ..., en concordance avec la signal.
OFF Relay 1 mode pulsionnel.
Le relé reste activé pendant il reçoit le signal qui l'activera.(Homme présent)
Note 1:
Si on utilise les émetteurs Smart avec Hopping Code (Sélecteur 2 en position ON), il faudra que tous les émetteurs aient un code différent.
Si on utilise les émetteurs Smart s'ils fussent de code fixe (Sélecteur 2 en position OFF), on pourra utiliser un seul code par des différents émetteurs. Ainsi,
par exemple, on pourra assigner un code à une place de parking ayant 31/255/1000 places différentes, ou un seul code par tout le parking et on pourra
avoir un numéro illimité d'émetteurs égales en chaque installation.

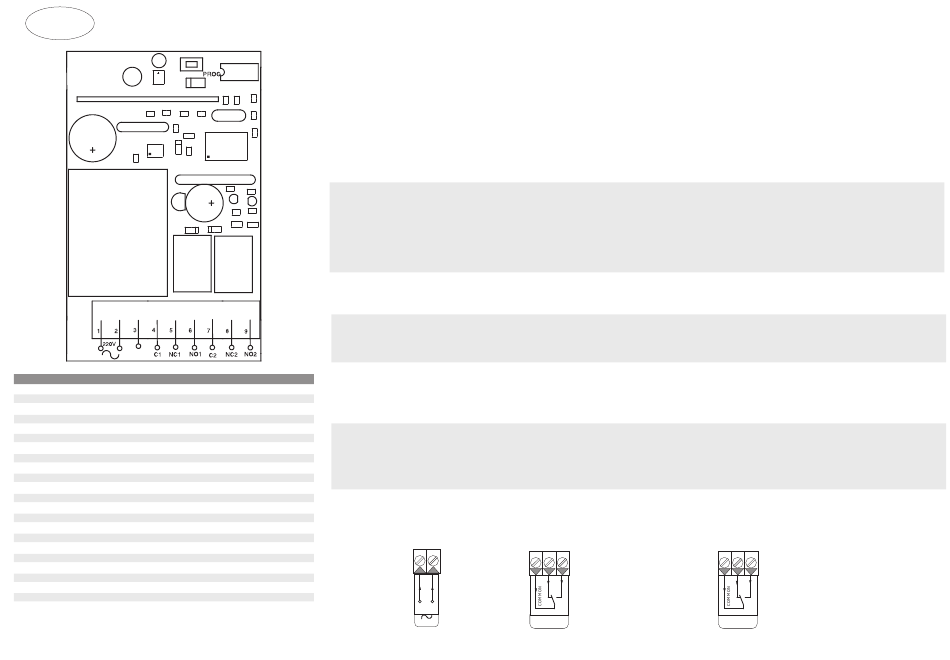

BORNES
ALIMENTATION
1 2
220V
POUR LES APPAREILS CONNECTÉS DE FORME PERMANENTE, ON DEVRA INCORPORER AU CÂBLAGE UN DISPOSITIF DE
DÉCONNEXION FACILEMENT ACCESSIBLE. AVANT L'INSTALLATION, ASSUREZ-VOUS DE LA DÉCONNEXION DE L'ALIMENTATION
(SMR 220 C2)
a), et fonction spéciales fonction c)
SORTIE RELÉ 1
4 5 6
C1 Relé commun 1
NC1 Normalement fermé
NO1 Normalement ouvert
RELÉ
SORTIE RELÉ 2
7 8 9
C1 Relé commun 2
NC2 Normalement fermé
NO2 Normalement ouvert
RELÉ
.
