KIT RENOVE GC/G BRAS

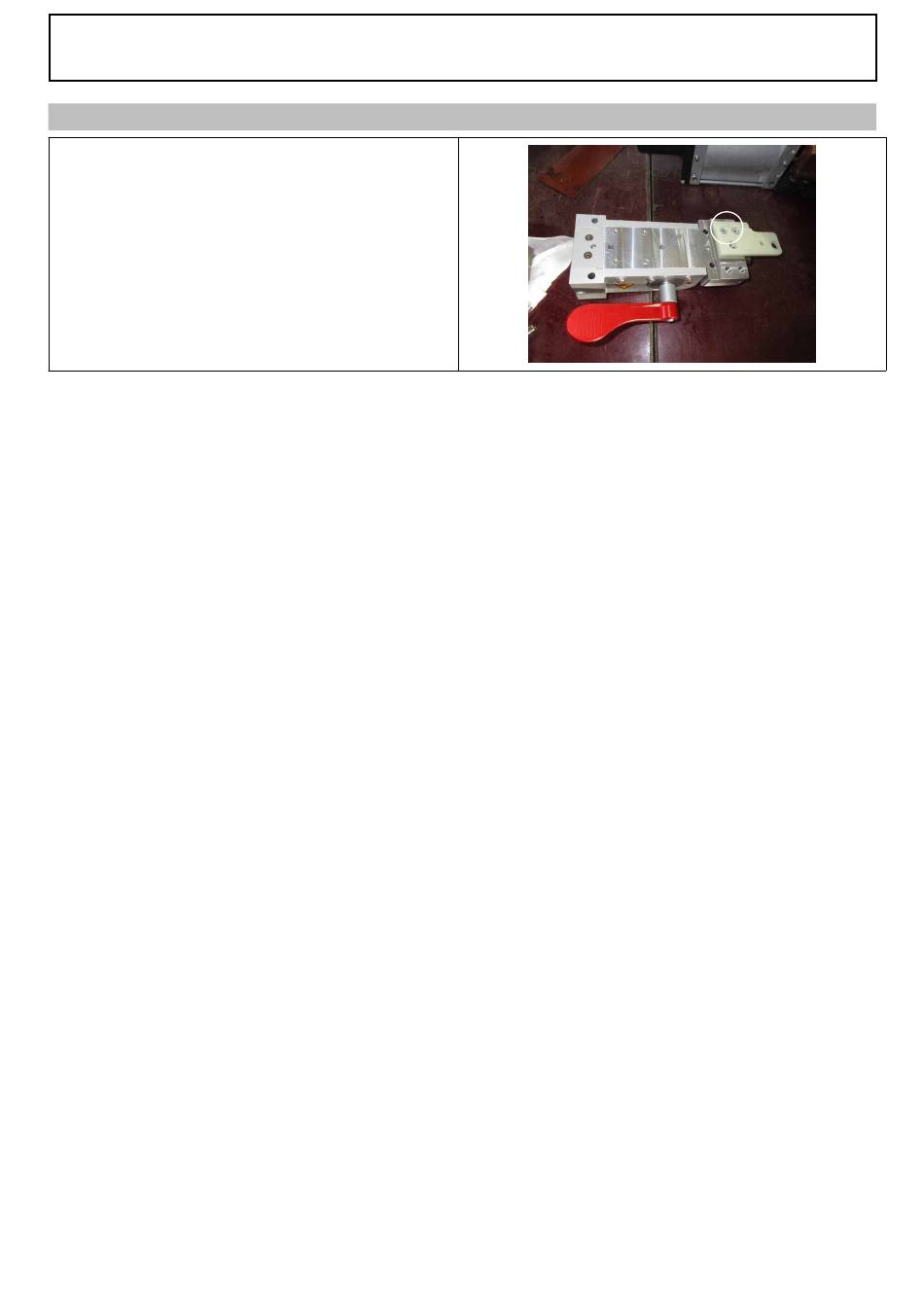

RACCORDEMENT DES TUYAUX « EAU ».
Bras QC1, QC3, QC5, QC8.
• Couper le tuyau caoutchouc à 10cm de l'extrémité du
bras (réf. 91525). A faire des deux côtés.
• Placer la douille annelée (réf. 71841).
• Sertir le collier à oreille 12.8 (réf. 71218).
• Raccorder l'union double (réf. 55296).
• Ajuster la longueur du tuyau(réf. 91525).
Bras QC2, QC4, QC6, QC7.
Le raccordement est identique au montage QC. Le tuyau
se clipse dans les raccords automatiques. Les références
71218, 55296 et 91525 ne sont pas utilisées.
3
