6.15 Communication BUS

La communication bus permet un contrôle à
distance et un réglage de la pompe via un
système fieldbus.
D'autres manuels, profils fonctionnels et fichiers
d'aide (par exemple, fichiers GSD) sont disponibles
sur le CD fourni avec le matériel d'interface et sur
www.grundfos.com.

6.15.1 Communication GENIbus

La pompe est fournie avec un module intégré de
communication GENIbus. La pompe identifie la com-
mande bus après connexion à l'entrée de signal cor-
respondante. L'invite "Activer la communication?"
s'affiche. Après confirmation, le symbole correspon-
dant apparaît dans la zone "Fonctions activées"
dans le menu "Fonctnmt".
Dans le menu "Régl. > Bus", l'adresse GENIbus peut
être réglée entre 32 et 231 et le contrôle bus peut
être désactivé.

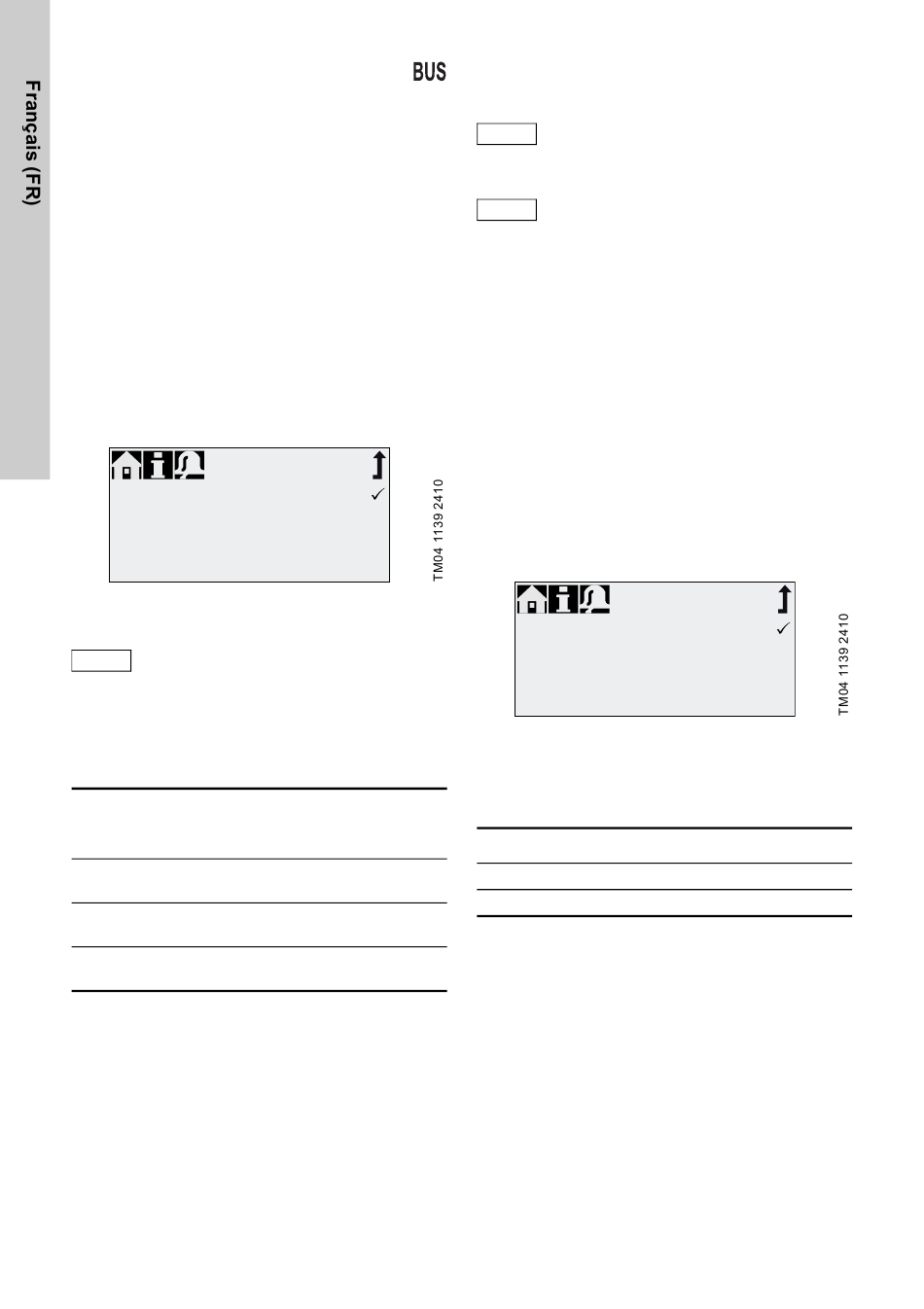

Bus
Bus actif
Adresse bus
Menu Bus
Fig. 35
La longueur de câble max. pour la
Précaution
connexion GENIbus est de 3 m. Elle ne
doit être dépassée en aucun cas !

6.15.2 Types de bus industriels possibles

La pompe peut être intégrée à plusieurs réseaux à
l'aide de l'E-box (boîtier d'extension) supplémen-
taire.
Matériel
Type de bus
d'interface
®
Profibus DP E-Box 150
Modbus RTU E-Box 200
Ethernet E-Box 500
La pompe peut également être connectée à une
unité CIU Grundfos (CIU = unité d'interface de com-
munications) équipé de l'un des modules CIM sui-
vants (CIM = module d'interface de
communications) :
• CIM150 Profibus
• CIM200 Modbus
• CIM270 GRM
• CIM500 Ethernet
32
231
Réhabilitation pos-
sible pour le logi-
ciel de la pompe
version 2.5 et
ultérieures
version 2.5 et
ultérieures
version 2.5 et
ultérieures
On utilise GENIbus pour la communication interne
entre l'E-Box/le CIU et la pompe de dosage.
La longueur de câble max. pour la
Précaution connexion GENIbus est de 3 m. Elle ne
doit être dépassée en aucun cas !
Avant de procéder à l'installation et à la
mise en service, lire attentivement la docu-
Précaution
mentation fournie avec l'E-Box ou le CIU !

6.15.3 Activer la communication

1. Arrêter la pompe en utilisant la touche
[Marche/arrêt].
2. Mettre la pompe hors tension.
3. Installer et connecter l'E-Box/le CIU conformé-
ment à la notice d'installation et de fonctionne-
ment correspondante.
4. Mettre la pompe sous tension.
L'invite "Activer la communication?" s'affiche.
Après confirmation, le symbole "Bus" apparaît dans
le champ "Fonctions activées" du menu "Fonctnmt",
que l'invite soit acceptée ou refusée.
Si l'invite a été acceptée, la fonction de contrôle bus
est activée. Si l'invite a été refusée, la fonction de
contrôle bus peut être activée dans le menu "Régl. >
Bus".
Profibus
Bus actif
Adresse bus
Fig. 36 Exemple de sous-menu pour Profibus
6.15.4 Réglage de l'adresse bus
1. Entrer dans le menu "Régl. > Bus" et sélectionner
l'adresse bus souhaitée.
Type de bus Plage d'adresses
®
Profibus DP 0-126
Modbus RTU 1-247
2. Redémarrer la pompe pour initialiser la nouvelle
adresse bus. Mettre la pompe hors tension et
patienter environ 20 secondes.
3. Mettre la pompe sous tension.
La pompe est initialisée avec la nouvelle adresse
bus.
