3.6.
Option amplificateur d'isolement pour thermistances et/ou disque de rupture :
terminaux 6–9
Un amplificateur d'isolement optionnel pour la protection par thermistances ou circuit de détection
d'explosion peut être enfiché sur le module TCB. Les raccordements d'entrée doivent être
réalisés sur les terminaux 6 et 7; un contact libre de potentiel (NC) pour un signal de sortie est
disponible aux terminaux 8 et 9. Ce signal de sortie peut par exemple être utilisé pour lancer une
alarme dans le TCB en le raccordant aux terminaux 26 et 28.
Les terminaux pour le thermistor sont des éléments standards sur le TCB mais le module
thermistor lui-même constitue une option.
3.7.
Démarreur ventilateur Etoile/Triangle : terminaux 14 – 17
Les contacteurs du démarreur Etoile/Triangle doivent être reliés aux terminaux 14-17. Terminal
14 = COM, 15 = contacteur VENTILATEUR, 16 = contacteur Etoile, 17 = contacteur Triangle. Ces
raccordements sont effectués en usine. En cas de démarrage on-line, seul le terminal 15 est
utilisé pour activer le contacteur.
3.8.
Relais alarme : terminaux 18–20
Un commutateur est disponible aux terminaux 18-20, il est activé lorsque le voyant d'alarme
rouge s'affiche sur l'affichage. (voir le schéma ci-dessous)

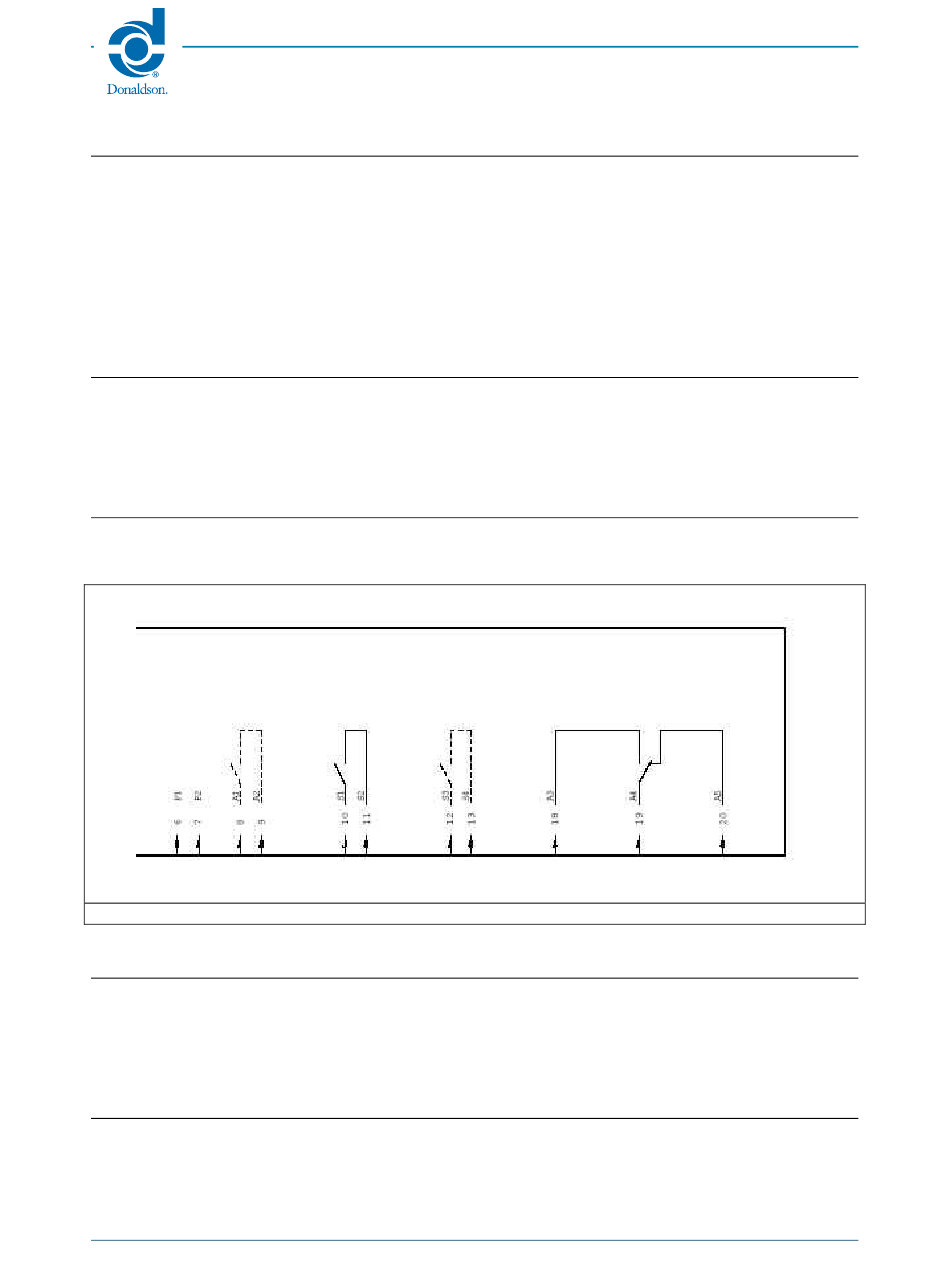

Schéma 3 : Schéma électrique du module PCB (détail)
3.9.
Touches de marche/arrêt à distance : terminaux 21–23
Le circuit du bouton poussoir MARCHE/ARRET externe peut être connecté aux terminaux 21-23.
Les terminaux 21 et 22 sont pré-raccordés en usine. Pour activer le ventilateur : fermez les
contacts 23 et 22 (contacts normalement ouverts). Pour désactiver le ventilateur : ouvrez les
contacts 21 et 22 (contacts normalement fermés).
3.10.
Entrée externe sur les terminaux 24, 28
Le terminal d'entrée 24 peut être utilisé pour activer le filtre à partir d'un contact externe libre de
potentiel. Contact fermé = ventilateur démarre, décolmatage opérationnel; contact ouvert =
ventilateur arrêté. Dans ce cas, les terminaux 21 et 22 (arrêt à distance) sont bridgés.
Manuel d'installation, d'utilisation et de maintenance
10
Total Control Board - TCB
