Raccordement

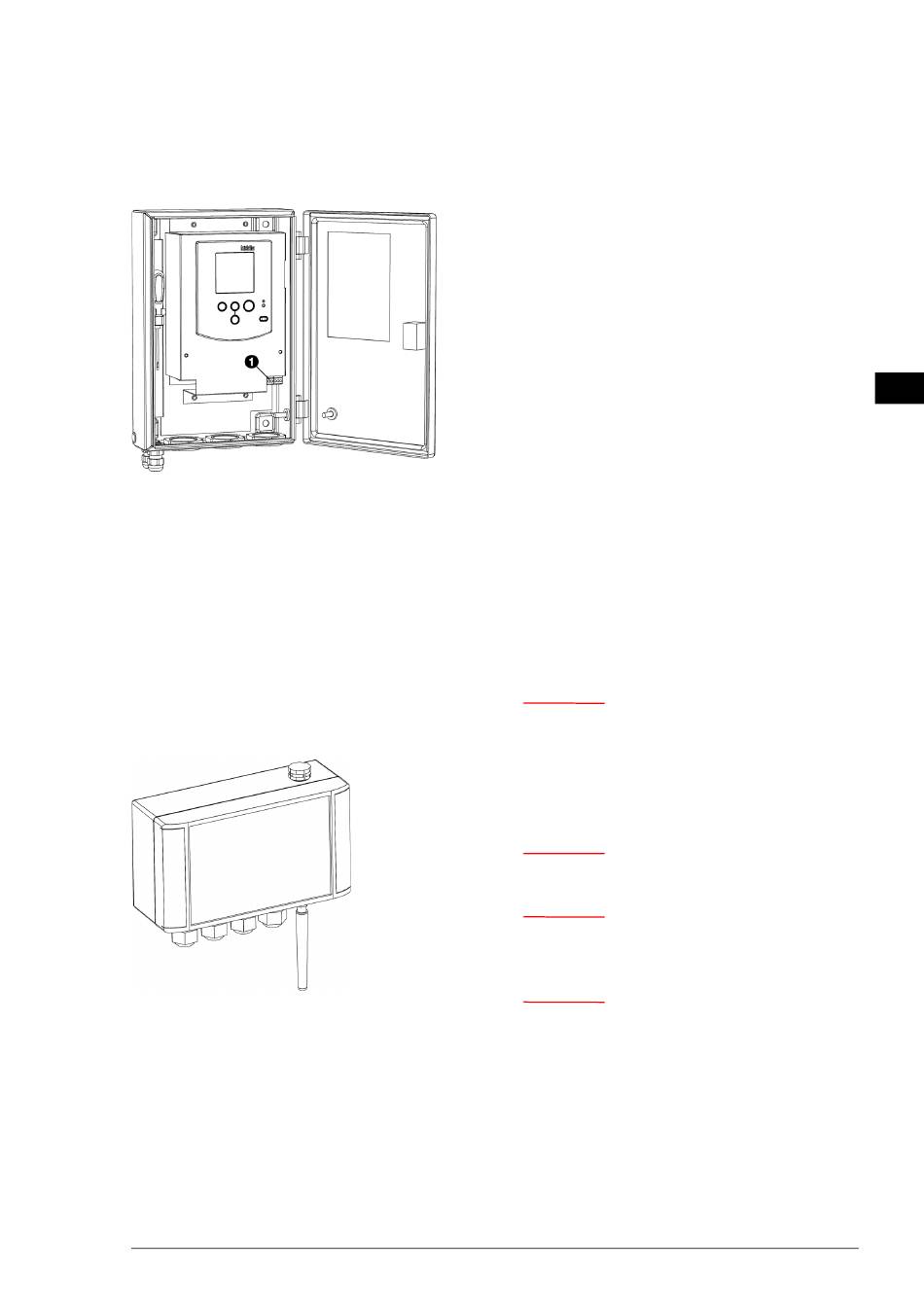

Relier le contact de porte à l'unité de commande en utilisant
du câble bifilaire :
1. Ouvrir le couvercle de l'unité de commande.
2. Acheminer le câble d'alimentation par le presse-étoupe.
3. Brancher le câble sur le connecteur bipolaire (X426).
4. Bien serrer le presse-étoupe pour empêcher toute
infiltration d'eau ou de saleté.
Raccorder l'autre extrémité du câble au contact de porte
conformément aux préconisations du fabricant.
3.7.2 Installation du module RCM
Seulement pour les modèles hybrides (type H4E) :
De l'eau chaude doit toujours être disponible pendant que
l'appareil fonctionne, pour éviter tout risque de gel. Raccorder
le module RCM de manière à pouvoir contrôler ceci pendant
une période de test.
Remarque :
n
Après une période de test, le module peut être
enlevé.
Connexion du module RCM à l'appareil
1. Monter le Module RCM à proximité de l'appareil.
Remarque :
n
Tenir compte de la longueur des câbles à raccorder.
Remarque :
n
Orienter l'antenne du module autant que possible en
direction d'un espace libre.
Remarque :
n
S'assurer que le nœud sur le côté du module reste
bien visible.
