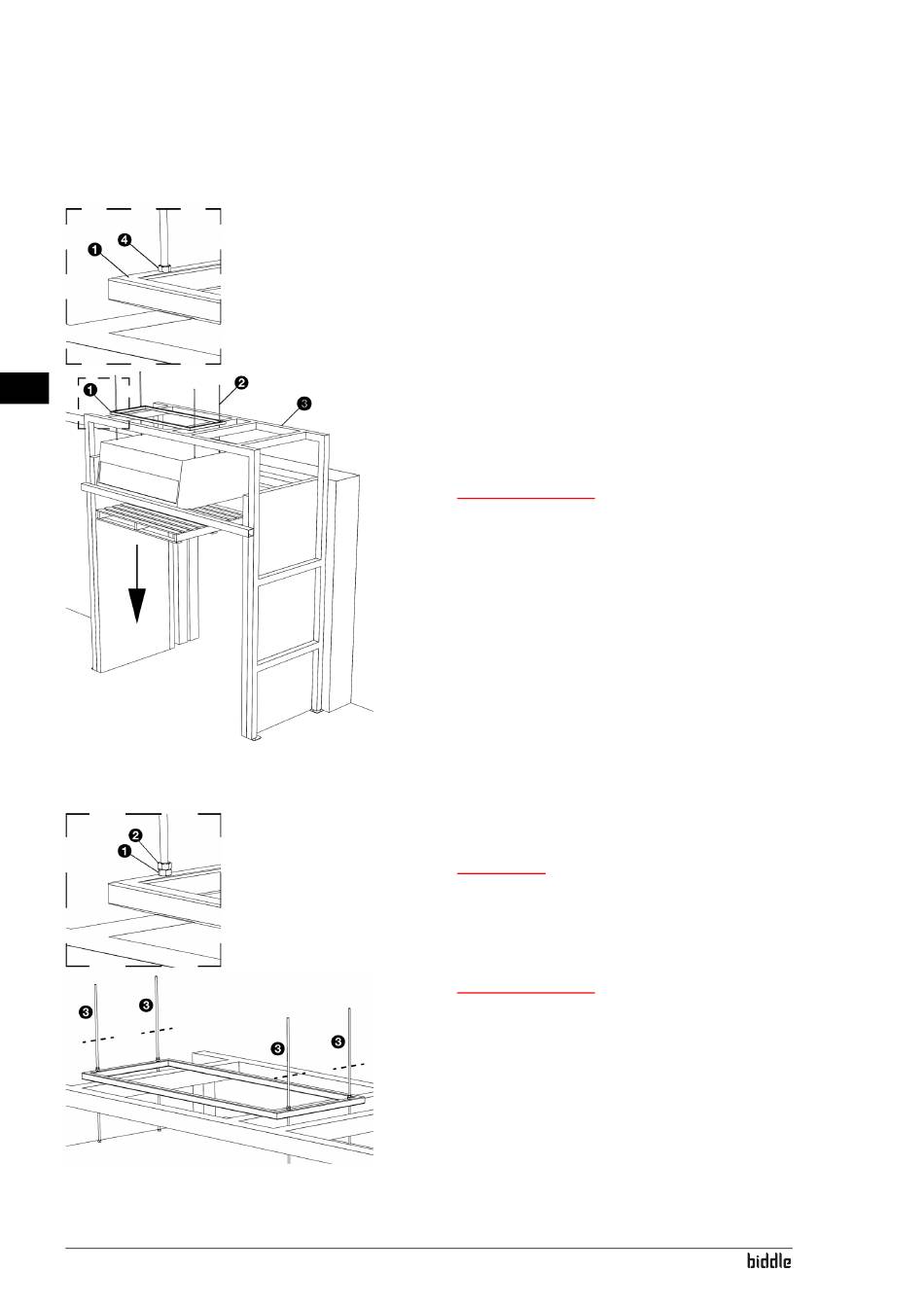

3.4.3 Suspension
1. Hisser l'appareil sur une palette et le positionner
approximativement au niveau de son emplacement final.
Utiliser pour cela un chariot élévateur à fourche.
2. Positionner le cadre de suspension 1 sur les tiges filetées
2 au-dessus des barres horizontales du châssis du couloir
3.
3. Sécuriser la cadre de suspension à l'aide d'un écrou 4 sur
chaque tige filetée.
4. Enlever le chariot élévateur à fourche et la palette.
L'appareil ne doit pas être suspendu librement.
Avertissement :
w
La hauteur d'assemblage minimale doit être
de 1,8 m mesurée à partir de la base de
l'unité.
3.4.4 Ajustement vertical et sécurisation de la fixation
1. Ajuster l'appareil verticalement en utilisant les écrous 1.
Attention :
c
L'appareil doit être de niveau.
2. Bloquer tous les écrous sur les tiges filetées en utilisant un
contre-écrou 2.
Avertissement :
w
Les écrous sur les tiges filetées doivent être
verrouillés.
3. Scier les longueurs de tiges filetées en excès 3. Laisser
environ 10 cm intact.
'
