DEBALLAGE

Déballer l'appareil avec soin et s'assurer que tous les com-
posants ont été sortis de leur emballage. Vérifier l'absence
de dégâts et signaler tout dommage éventuel au transpor-
teur dans les 24 heures. Vérifier le contenu des cartons ou
caisses par rapport au bordereau d'expédition et signaler
toute anomalie à Magnetrol. Vérifier si le numéro de modè-
le figurant sur la plaque signalétique correspond à celui du
bordereau d'expédition et du bon de commande. Prendre
note du numéro de série en vue de toute commande ulté-
rieure de pièces détachées.
Ces appareils sont conformes à:
1. La directive CEM 2014/30/EU. Les appareils ont été testés selon la
norme EN 61326: 1997 + A1 + A2.
0038
2. La directive 2014/34/EU concernant les appareils et les systèmes
0344
de protection destinés à être utilisés en atmosphères explosibles.
Numéro de certificat d'examen de type CE ISSeP12ATEX042
(boîtier antidéflagrant).
3. La directive 2014/68/EU concernant les équipements sous pres-
sion. Accessoires de sécurité selon catégorie IV module H1.

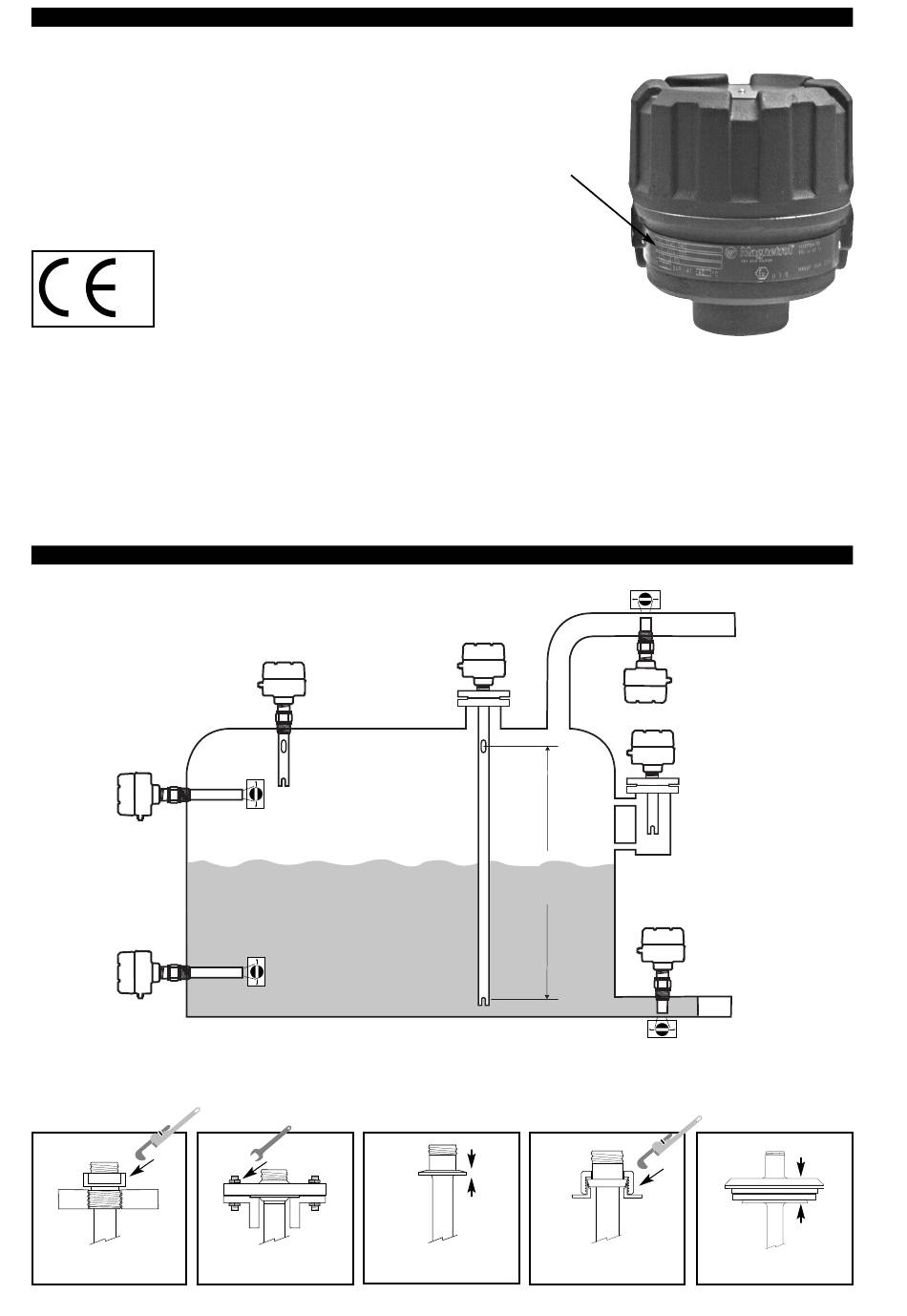

MONTAGE

Alarme de niveau haut
Alarme de niveau très haut
Alarme de
niveau haut
Alarme de
niveau bas
@@@ @@@ @@@ @@@ @@@ @@@@ @@@@ @@@@ @@@@ @@@@
@@@ @@@ @@@ @@@ @@@ @@@@ @@@@ @@@@ @@@@ @@@@
@@@ @@@ @@@ @@@ @@@ @@@@ @@@@ @@@@ @@@@ @@@@
Fileté
2
Régulation de
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
@ @ @ @ @ @ @ @ @ @ @@@ @@@ @@@ @@@ @@@
Bride soudée
Plaque signalétique:
- codification
- numéro de série
pompe
Régulation de pompe
pour remplissage ou
vidange automatique
@@@@ @@@@ @@@@ @@@@ @@@@
@@@@ @@@@ @@@@ @@@@ @@@@
@ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @ @
@@@@ @@@@ @@@@ @@@@ @@@@
Tri-Clamp
®
Tuyauterie
d'arrivée
Alarme de niveau haut
Protection de pompe
Pompe
@@@ @@@ @@@ @@@ @@@
@@@ @@@ @@@ @@@ @@@
DIN 11851 Varivent
®
