Branchements

REMARQUE!
Pour éviter toute interférence, ne placez pas
de système de communication et/ou de sonde
non blindé relié aux câbles de branchements
externes à moins de 20 cm du câble à haute
tension lors du routage.

Alimentation

F1255 doit être installé via un commutateur d'isolation
avec un écart de rupture minimal de 3 mm. La surface
minimale des câbles doit être dimensionnée en fonction
du calibre de fusible utilisé. Le câble fourni pour l'élec-
tricité entrante est branché au répartiteur (X1) sur la
carte du thermoplongeur (AA1).
REMARQUE!
F1255 ne peut être rebranché entre un courant
monophasé et triphasé, ni entre 3x230 V et
3x400 V.

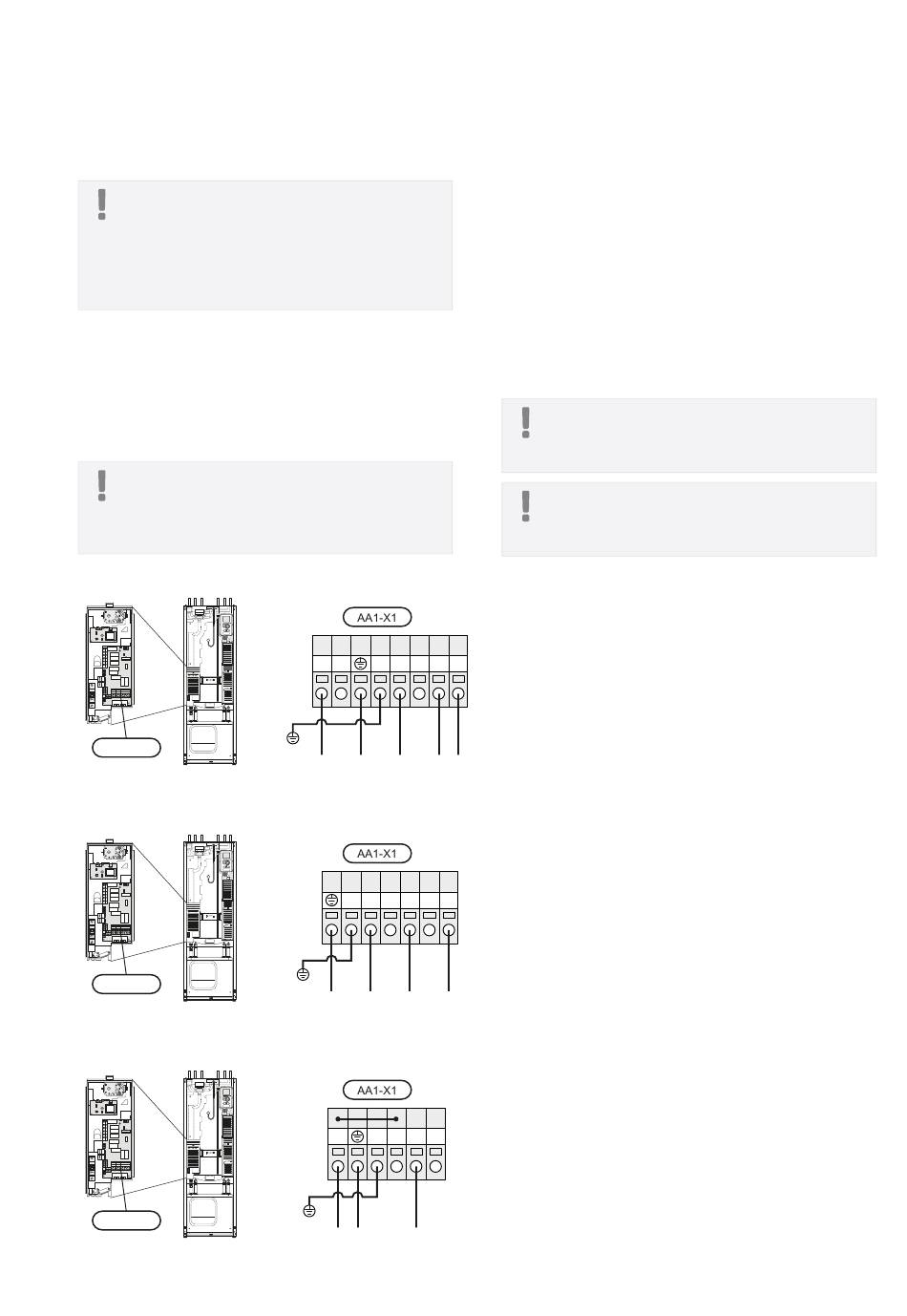

Raccordement 3x400V
AA1-X1
Raccordement 3x230V
AA1-X1
Raccordement 1x230V
AA1-X1
20 Chapitre 5 | Branchements électriques
F1255
N 0 PE L1 1 L2 L3
PE1
F1255
PE L1 1 L2 2 L3
PE1
F1255
N PE 0 L1 1
PE1
Si le compresseur et le thermoplongeur nécessitent
une alimentation indépendante, voir section « Commu-
tateur de blocage externe du chauffage supplémen-
taire et/ou du compresseur » à la page 26.
Contrôle du tarif
Si la tension vers le thermoplongeur et/ou le compres-
seur disparaît pendant un certain temps, cela indique
certainement un blocage au niveau des entrées AUX
(voir rubrique « Options de raccordement - Choix pos-
sible pour entrées AUX »).
Branchement d'une tension de service ex-
terne pour le système de régulation
REMARQUE!
Ne s'applique que pour une alimentation de
3x400V.
REMARQUE!
Placez des avertissements de tension externe
sur les boîtes de jonction.
Si vous souhaitez brancher une tension de service ex-
terne pour le système de régulation au F1255 sur le
circuit imprimé du thermoplongeur (AA1), le
connecteur plat AA1:X2 doit être placé sur AA1:X9 (cf.
schéma).
Lors du branchement d'une tension de service externe
pour le système de régulation avec disjoncteur contre
les défauts à la terre séparé, débranchez le câble bleu
du répartiteur X7:24 sur le circuit du thermoplongeur
(AA1) et branchez-le dans la pince supérieure jointe
avec le fonctionnement d'entrée à zéro. Branchez un
câble bleu (min. 0,75 mm
et le répartiteur X11:N sur le circuit imprimé du thermo-
plongeur (cf. schéma).
La tension de service (1x230 V ~ 50 Hz) est connectée
à AA1:X11 (comme illustré).
2 ) entre la pince supérieure
NIBE™ F1255
