Sé rie SUN2000-(90KTL, 95KTL, 100KTL, 105KTL)
Manuel d'utilisation

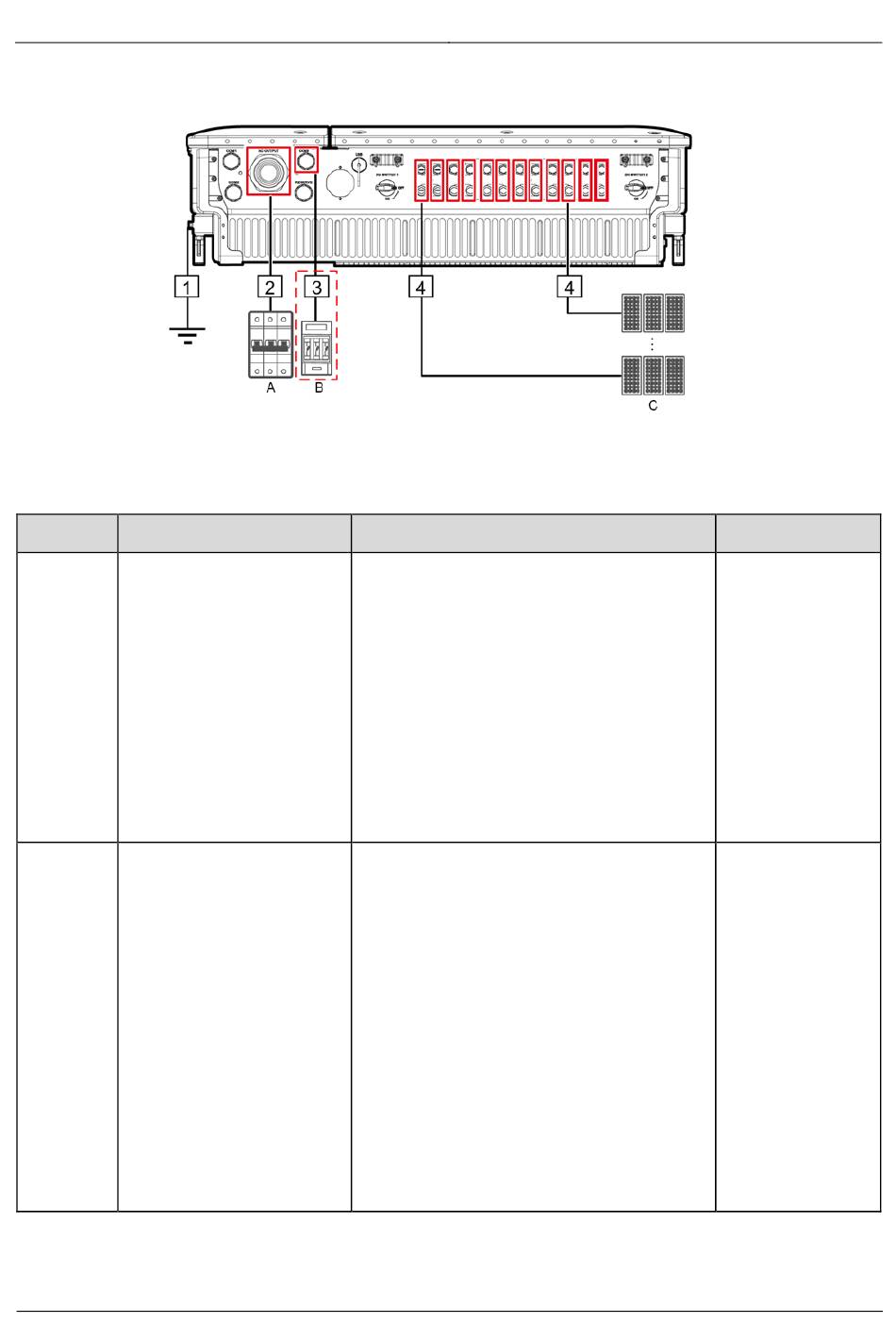

Figure 5-2 Connexions des câ bles du SUN2000 (composants optionnels indiqué s par un encadré
discontinu)
Tableau 5-1 Description de composant
N° Composant
A Commutateur CA
B Fusible/disjoncteur
Édition 09 (2020-02-18)
Remarques

Installé dans le coffret de regroupement
CA
 Il est recommandé de configurer un
disjoncteur CA triphasé avec une tension
nominale supé rieure ou é gale à 800 V CA
et un courant nominal de 125 A pour le
SUN2000-105KTL-H1.

Il est recommandé de configurer un
disjoncteur CA triphasé avec une tension
nominale supé rieure ou é gale à 800 V CA
et un courant nominal de 100 A pour les
autres modè les.
Le systè me de suivi doit ê tre doté d'un
composant/dispositif de protection contre les
surintensité s. Le câ ble d'alimentation entre le
composant/dispositif et la borne de câ blage
ne doit pas faire plus de 2,5 m.
Il est donc recommandé d'utiliser un fusible
ou un disjoncteur.

Installé entre le SUN2000 et le boî tier de
contrô le du suivi
 Spé cifications du fusible : tension
nominale ≥ 800 V ; courant nominal : 6
A ; protection : gG

Spé cifications du disjoncteur : tension
nominale ≥ 800 V ; courant nominal : 6
A ; dé placement : C
