Sé rie SUN2000-(90KTL, 95KTL, 100KTL, 105KTL)
Manuel d'utilisation

4.4 Installation du support de montage

Avant d'installer le support de montage, enlevez la clé de sé curité Torx et conservez-la pour
une utilisation ulté rieure.

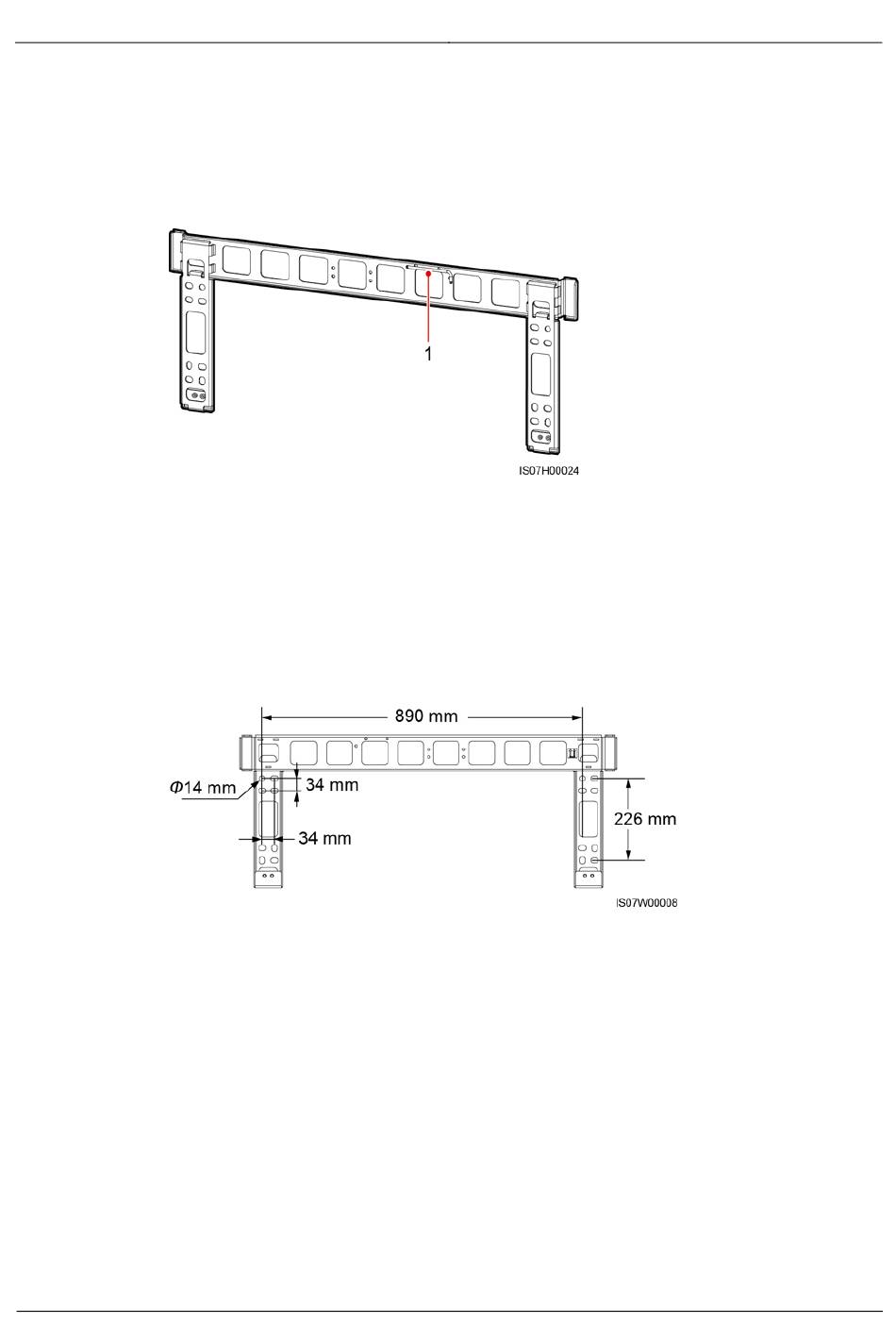

Figure 4-9 Position d'attachement d'une clé Torx de sé curité
(1) Position d'attachement d'une clé Torx de sé curité
Le support de montage du SUN2000 est doté de quatre groupes de trous de vis, chaque groupe
contenant quatre trous. Marquez un trou de chaque groupe selon les conditions du site, et
marquez quatre trous au total. Il est recommandé d'utiliser les deux trous ronds.
Figure 4-10 Dimensions des trous

4.4.1 Installation sur support

Pré requis
Les assemblages de boulons M12x40 sont livré s avec le support de montage. Si la longueur
de l'assemblage de boulons ne ré pond pas aux conditions d'installation, pré parez les
assemblages de boulons M12 vous-mê me et utilisez-les avec les é crous M12 fournis.
Procé dure
Étape 1 Dé terminez les positions pour le perç age des trous avec le support de montage. Nivelez les
positions des trous de montage à l'aide d'un niveau à bulle ou d'un niveau numé rique et
marquez les positions avec un marqueur.
Édition 09 (2020-02-18) Copyright © Huawei Technologies Co., Ltd.
4 Installation
31
