• Si no se utiliza un pistón con el barril, debe instalarse un filtro en línea (881-
000-000), No Incluido, en la cabeza receptora para impedir que los líquidos
sean succionados nuevamente a la unidad. No llene el barril en exceso ni lo
ubique en posición horizontal
• No fume ni utilice fuentes de ignición cuando se dosifiquen materiales
inflamables
• Este equipo es para uso exclusivo en interiores

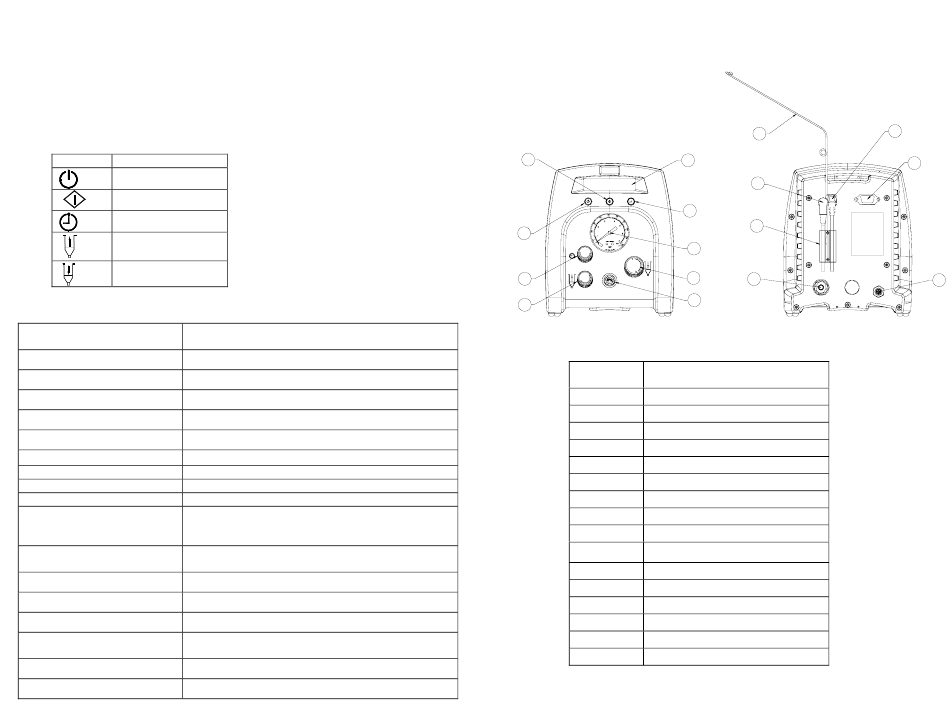

DEFINICIONES DE SÍMBOLOS
2
Símbolo Definición
Encendido/Apagado
Modo de ciclo
Reloj
Vacío
Presión
FICHA TÉCNICA
3
152 mm X 165 mm X 178 mm
Tamaño
(6" X 6,5" X 7")
Peso 1,2 kg (2,6 lbs.)
Voltaje de la línea de entrada 24 VCD
Consumo de energía 10 W
Entrada de aire 100 psi (6,9 barios) máx.
Grado de contaminación II
Categoría de instalación I
Uso en interiores Altitud hasta 2500 m (6562 pies)
Temperatura de operación De 0°C a 50°C (de 32°F a 122°F)
Temperatura de almacenamiento De -10°C a 60°C (de 14°F a 140°F)
80% para una temperatura máxima de 31°C (87,8°F) con
Humedad relativa máxima una disminución lineal hasta alcanzar el 50% de humedad
relativa a 40°C (104°F)
DX-250=0-100 psi (0-6,9 bar)
Salida de aire
DX-255=0-15 psi (0-1,03 bar)
Vacío 406mm (16") de Hg
Reloj 0,020-60,000 segundos
Modo de ciclo Tiempo, Manual
Tolerancia de tiempo de
+/- 0,001%
repetición
Velocidad de ciclo 600 ciclos/minuto
LCD Segmentos de pantalla de 16 x 2
3
4 CARACTERÍSTICAS
2 4
3
1
5
6
9
7
8
Elementos Descripción
Botón de encendido
1
Botón de modo
2
Botón de configuración/guardar
3
Pantalla
4
Indicador de presión de aire
5
Regulador de presión de aire
6
Salida de aire pulsado
7
Control de vacío
8
Perilla de Control de Tiempo
9
Cabezal con soporte para linea de aire
10
Receptáculo del interruptor de pedal
11
Receptáculo de energía
12
Conexión de E/S
13
Puerto de escape
14
Entrada de aire
15
Bloqueo de cable
16
10
11
16
15
Figura 1.0
4
12
13
14
