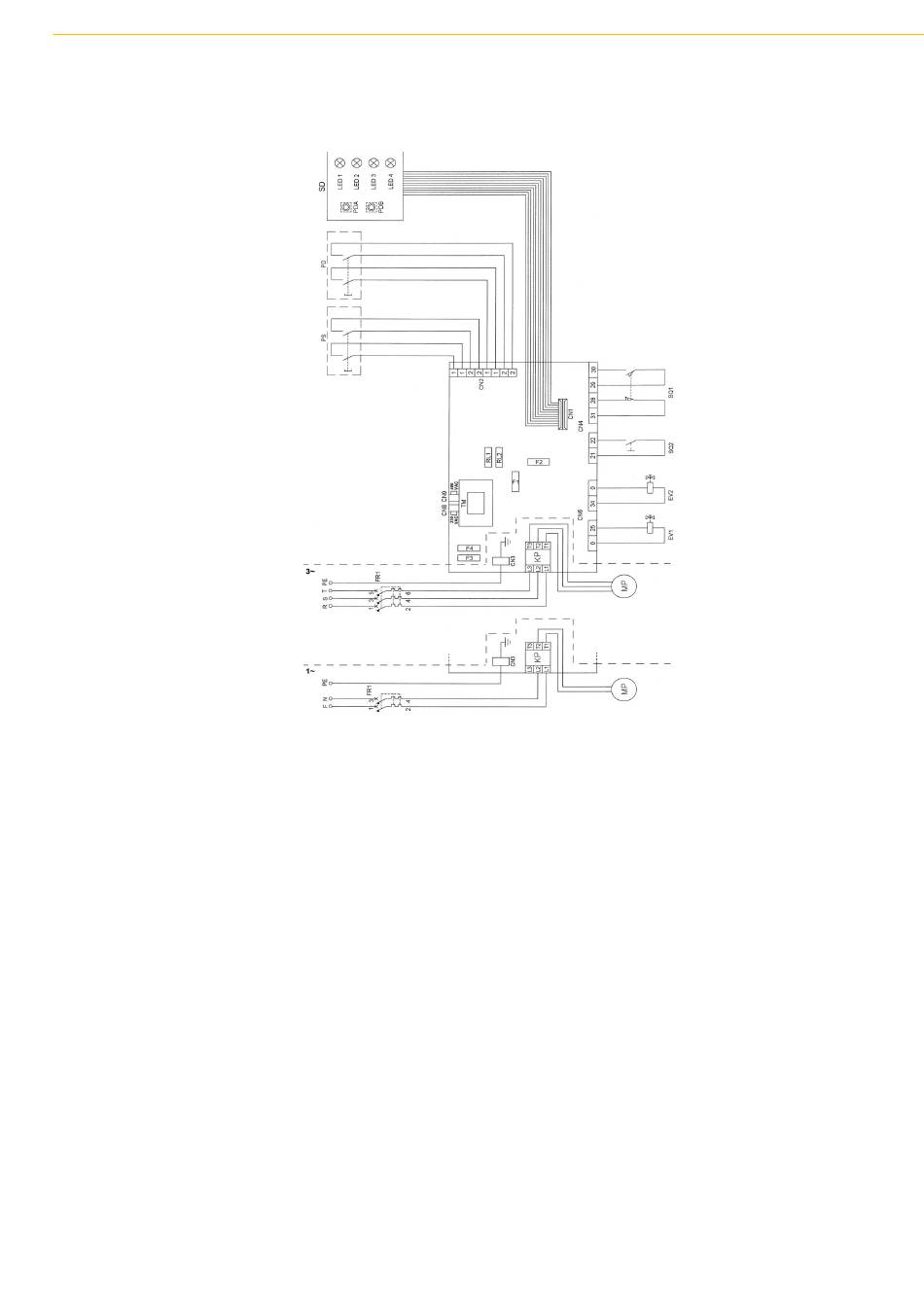

7.4. ESQUEMA ELÉCTRICO
El esquema funcional de la instalación eléctrica se compone de un circuito principal de potencia y un circuito auxiliar de
accionamiento que funciona a baja tensión, constituido esencialmente por:
MP):Motor de la centralita electrohidráulica, potencia 1,5
kW - 4 polos.
FR1)interruptor cortacircuitos
disparador fungiforme e interruptor de reposición.
EV1)Solenoide de electroválvula
accionamiento del desbloqueo del gancho de
seguridad contra la caída.
EV2):Solenoide de la
accionamiento de la bajada del elevador.
KP) Contactor tripolar + auxiliar de 24 volts del motor de
la electrobomba.
TM) Transformador de 50 voltamperios, 400- 230/24
volts.
PS) Interruptor <subida>.
PD) Interruptor <bajada>.
SQ2)Presóstato de seguridad de introducción del codal.
SQ1):Interruptor de tope de seguridad para el control de la
modalidad de bajada.
PDA)Botón de bajada alta.
PDB)Botón de bajada baja.
LED1)Led línea.
LED2)Led subida.
LED3)Led bajada.
LED4)Led disparo.
F1-F2)Fusible 5x20 - 3, 15 A (circuito secundario).
F3-F4)Fusible 6,3x31 - 1 A (circuito primario).
magnetotérmico
neumática
electroválvula hidráulica
FUNCIONAMIENTO:
cuando se cierran los contactos del interruptor general
con
(FR1), la corriente circula en ambos circuitos. El
transformador (TM), conectado a dos fases del circuito
de
de potencia mediante el portafusibles (F3-F4), se encarga
de bajar la tensión de 400/230 volt a 24 volt, para la
alimentación del circuito auxiliar. De este modo, la tensión
de
de línea (400/230) va sólo al circuito de alimentación del
motor de la centralita. Cuando se cierran los contactos
del telerruptor (KP), el motor eléctrico provoca la rotación
de la bomba; todo esto como consecuencia del cierre de
los contactos de los interruptores de <subida> (PS) o de
<bajada> (PD). El cierre de los contactos del interruptor de
<subida> provoca contemporáneamente la activación del
solenoide (EV1) <subida> de la electroválvula hidráulica.
El cierre de los contactos del botón de <bajada> provoca
contemporáneamente la activación del solenoide (EV2)
<bajada> de la electroválvula hidráulica y del solenoide
(EV1) de la electroválvula neumática que desbloquea el
gancho de seguridad.
El circuito auxiliar de accionamiento se inhabilita cuando
el operador abre los contactos del botón fungiforme de
emergencia (FR1) , impidiendo cualquier movimiento. De
este modo se desconecta la tensión del circuito auxiliar
y de la alimentación del motor (MP). Para reactivar
el funcionamiento de la instalación es indispensable
desbloquear el
magnetotérmico (FR1).
200
I
GB
F
D
E
botón fungiforme y reactivar el
