3.2.2. BRANCHEMENT DE L'INSTALLATION
ELECTRIQUE
Procéder comme suit pour brancher correctement
l'installation électrique de l'élévateur:
•
Contrôler le tableau de distribution qui alimente la
centrale de l'élévateur: il doit être muni d'un terne de
fusibles et d'un interrupteur magnétothermique réglé
de façon appropriée.
•
Contrôler tout d'abord la tension et la fréquence de
fonctionnement de l'élévateur qui doivent correspondre
à la tension et à la fréquence du réseau de distribution
existant dans l'atelier. La tension de fonctionnement
du MINIBENCH MAXIPLUS est indiquée sur la
plaque qui se trouve sur le bâti du moteur électrique
qui commande la centrale. L'installation électrique de
la machine est prévue pour fonctionner normalement
avec une tension de 400 volts, fréquence de 50
hertz.
•
Introduire la fi che du câble d'alimentation dans la
prise qui se trouve sur le tableau de distribution.
•
SPANESI S.p.A fournit un câble ayant une longueur
d'environ 2,5 mètres, muni d'une fi che quadripolaire.
Cette longueur suffi t généralement à faire les
branchements. Refaire entièrement le câble si le
pupitre de commande doit être placé à une distance
supérieure à celle du câble fourni:
ATTENTION! Il est strictement interdit de
rallonger le câble d'alimentation.
•
Le câble d'alimentation doit avoir une section
appropriée au débit absorbé par l'élévateur et à la
distance entre le pupitre de commande et le tableau
de distribution de l'atelier.
•
Le câble d'alimentation doit être branché au tableau
de l'élévateur en le faisant passer par le trou prévu
à cet effet (1) jusqu'à ce qu'il atteigne la plaque à
bornes reportant la valeur de la tension d'alimentation
(2 - fi g.6). Les trois conducteurs de phase doivent
être fi xés aux bornes respectives indiquées par les
symboles L1, L2, L3. Le conducteur de terre doit être
branché à la borne jaune/ vert correspondante.
•
Avant de brancher le câble d'alimentation de la
centrale au tableau de distribution, contrôler si
l'interrupteur du tableau de distribution est sur «0».
Ouvrir les contacts si ce n'est pas le cas.
DANGER! Toujours contrôler l'effi cacité de
la mise à la terre de l'élévateur après avoir
branché
défectueux ou non approprié du conducteur de
terre peut provoquer des accidents graves et
même la mort.
•
Quand le branchement de la centrale au tableau
d'alimentation est terminé, remettre le couvercle en le
bloquant avec les 4 vis correspondantes (3 - fi g.6).
Contrôler si le branchement électrique au réseau
d'alimentation est correct en agissant comme suit:
.•
Tirer sur le bouton d'urgence coup-de-poing pour le
débloquer (1 - fi g.7).
•
Appuyer sur le bouton de remise à zéro (2 - fi g.7) qui
se trouve à droite du bouton d'urgence (1 - fi g.7): le
voyant blanc (3 - fi g.7) qui s'allume signale qu'il y a du
courant. Contrôler les branchements si ce n'est pas le
cas.
•
Pendant environ trois secondes sur le bouton
<montée> (5 - fi g.7): l'élévateur doit monter.
Inverser la polarité du moteur en procédant comme suit
dans le paragraph "3.3 CÔNTROLE DES PHASES" si
l'élévateur ne monte pas.

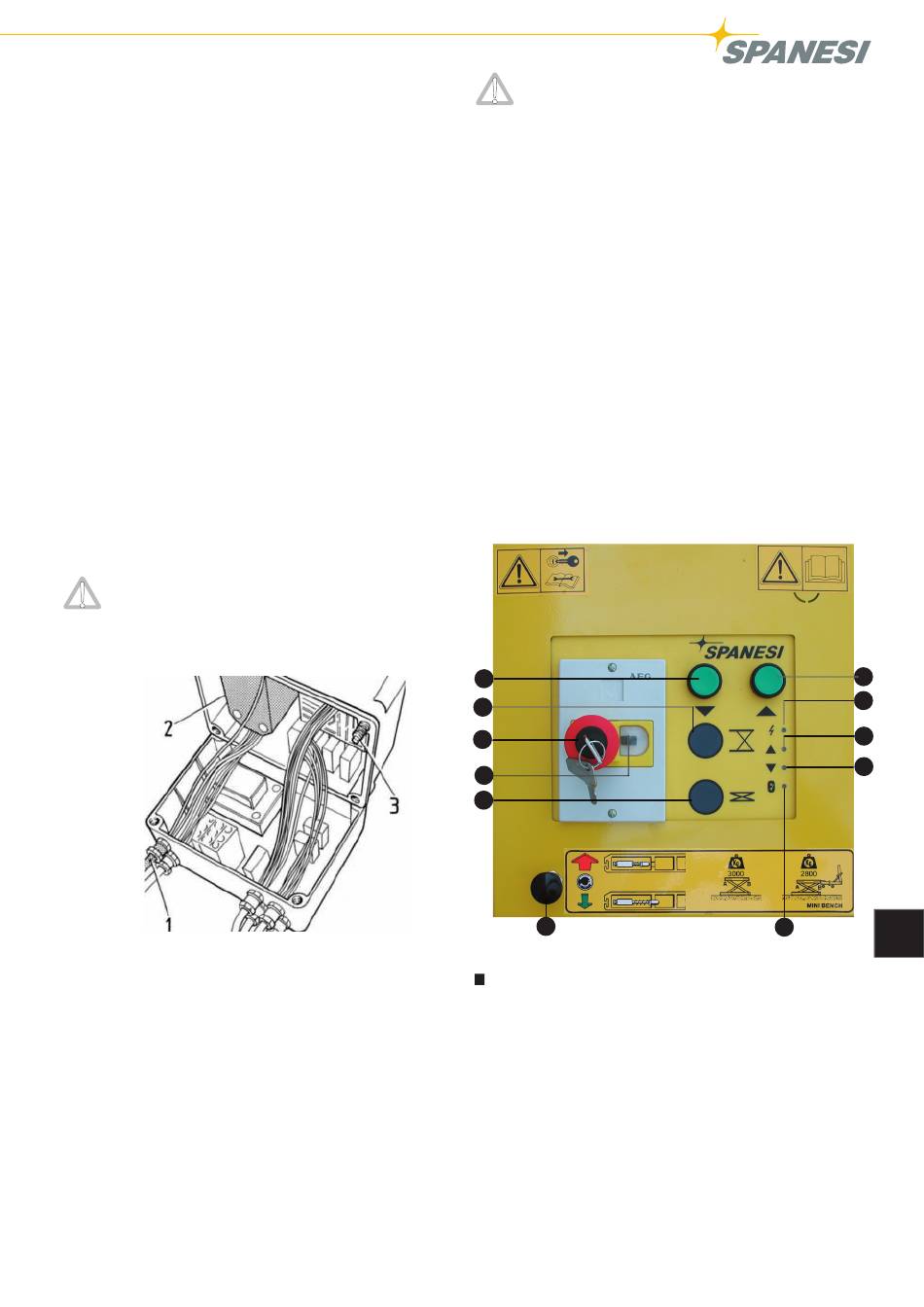

Figure 6
4
6
1
2
7
11
1.
Interrupteur général avec bouton coup-de-poing
d'urgence à retenue mécanique.
2.
Bouton de remise à zéro.
3.
Voyant présence tension.
4.
Bouton qui commande la descente de l'élévateur.
5.
Bouton qui commande la montée de l'élévateur
6.
Déblocage disp. de sécurité premier tronçon.
7.
Déblocage disp. de sécurité + by-pass microcontact
8.
Voyant montée
9.
Voyant descente
10. Voyant by-pass
11. Bouton qui commande le déblocage des disp. de
sécurité du bras de tirage
105
l'alimentation.
Un
branchement
10
Figure 7
5
3
8
9
F
