Raccordement électrique
Avant de procéder au branche-
ment vérifiez que :
• la puissance de l'installation est suffi-
sante,
• les lignes d'alimentation sont en bon
état,
• le diamètre des fils est conforme aux
règles d'installation en vigueur,
• l'installation fixe de l'utilisateur com-
porte un dispositif à coupure
omnipolaire ayant une distance
d'ouverture des contacts d'au moins 3
mm.
Comment procéder ?

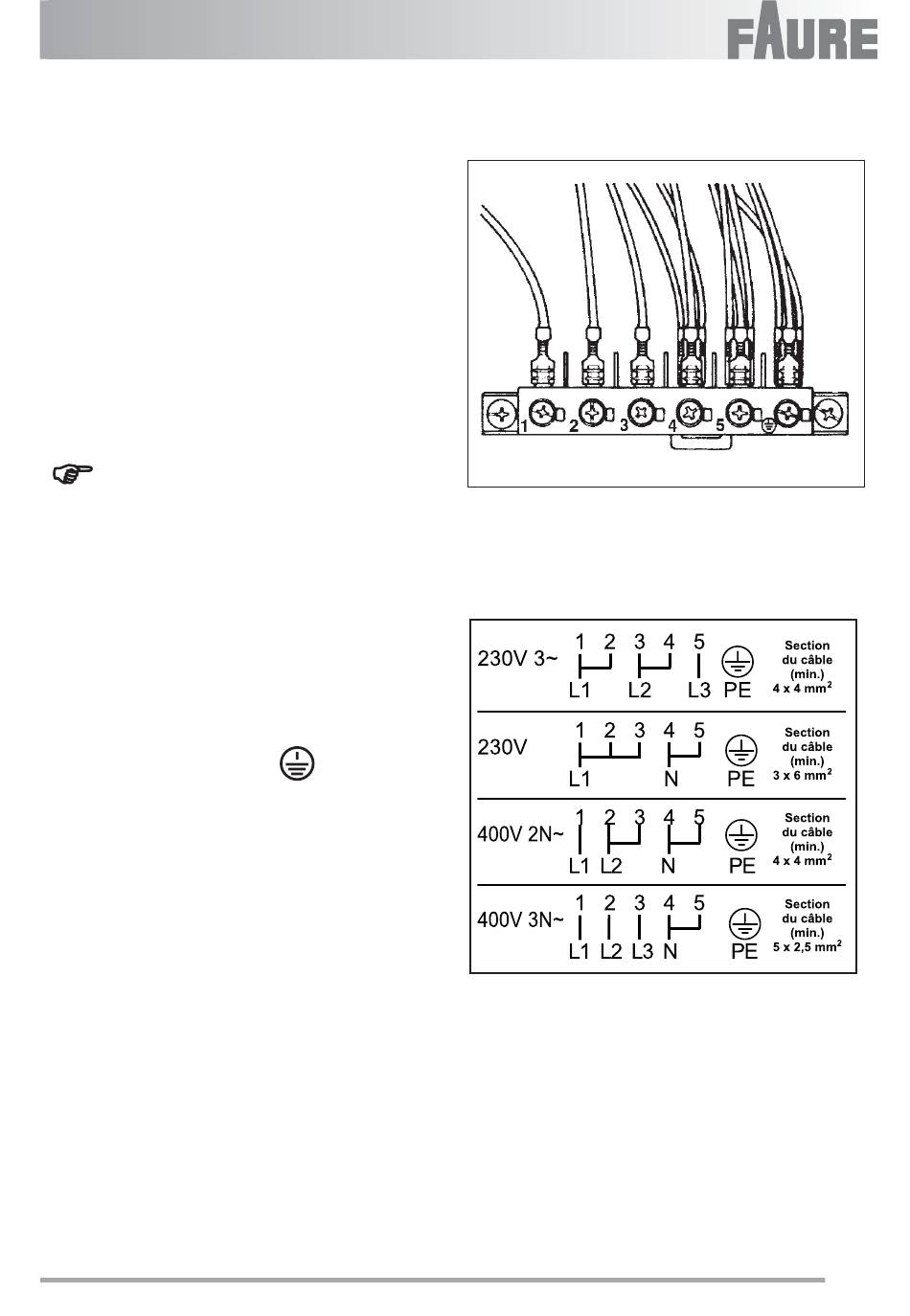

1) Dévissez et enlevez le capot de pro-
tection situé à l'arrière de l'appareil.
2) Raccordez le câble d'alimentation à
la plaque à bornes de l'appareil
d'après les indications de branche-
ment portées sur le tableau n°1.
Utilisez un câble de type : H07RN-F
l H05 RN-F l H05 RR-F l H05 VV-F
l H05V2V2-F (T90) l H05BB-F.
• Le conducteur de mise à la terre doit
être relié à la borne
• La longueur du conducteur de terre
sera supérieure de 2 cm à celle des
conducteurs de phase.
3) Immobilisez-le à l'aide du serre-câ-
ble.
4) Assurez-vous que le branchement
effectué à la plaque à bornes est en
concordance avec la tension du ré-
seau (voir tableau n°1).
5) Remontez et vissez le capot de pro-
tection situé à l'arrière de l'appareil.
Tableau n°1
.
FO 0330
electrolux 63
63
