7.2 Benutzung des Dahl Andocksystems

VORSICHT!
Der Einbau sollte von einem Techniker vorgenommen oder
beaufsichtigt werden. Lesen Sie alle Anweisungen sorgfältig
durch, bevor Sie mit dem Einbau beginnen.
Verwenden Sie den Dahl Anbausatz Nr. 501798 für den Einbau
der Andockplatte

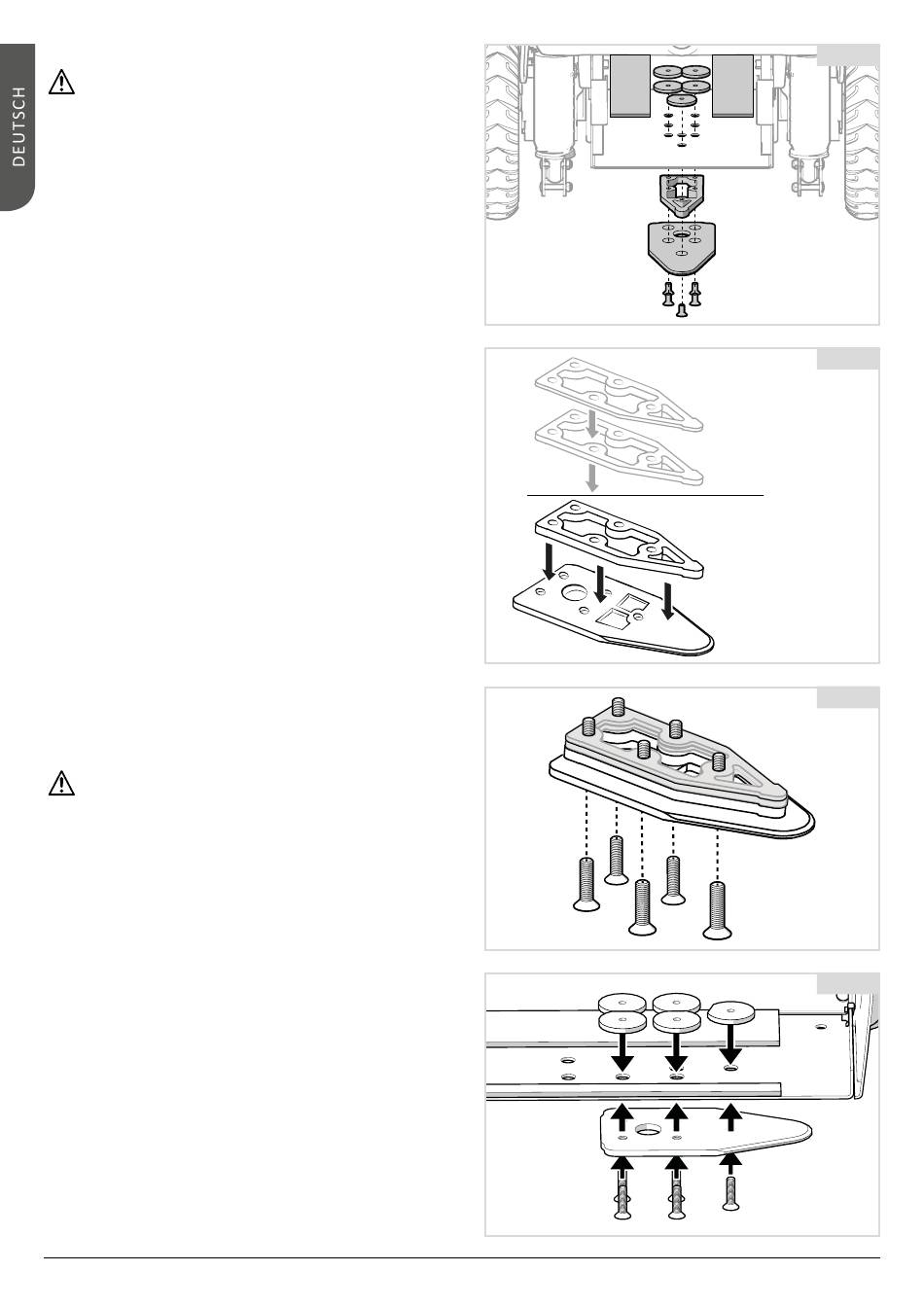

1. Bringen Sie das 8 mm Distanzstück an der Sicherungsplatte
an (Fig. 7.6).
2. Verwenden Sie weitere Distanzstücke, um die gewünschte
Dicke, zum Beispiel in Bezug auf das Körpergewicht des
Benutzers und den Reifendruck zu erzielen.
Weitere Distanzstücke können unter der Andockstation
angebracht werden (Fig. 7.7). Um die Höhe der
Sicherungsplatte unter dem Rollstuhl an die Andockstation
anzupassen, bringen Sie zwischen der Andockstation
und dem Fahrzeugboden Distanzstücke an, um die
Andockstation anzuheben.
3. Stecken Sie die fünf Schrauben durch die Sicherungsplatte,
das vorgeschriebene 8 mm Distanzstück und die
ausgewählten optionalen Distanzstücke (in der Abbildung
grau dargestellt) (Fig. 7.8).
WARNUNG!
Verwenden Sie nur die von Dahl Engineering gelieferten
Schrauben (Teile-Nr. 502800, Güte 14.9 für Torx-Schlüssel der
Größe 27). Standardschrauben können den bei einem Aufprall
einwirkenden Kräften nicht widerstehen.
4. Montieren Sie die fünf Schrauben mit dem bzw.
den Distanzstücken und der Sicherungsplatte an die
Unterseite des Fahrgestells (Fig. 7.9).
26
Fig. 7.6
Fig. 7.7
1 mm
Optional,
max. 3 mm
2 mm
8 mm Vorgeschrieben
Fig. 7.8
Fig.7.9
