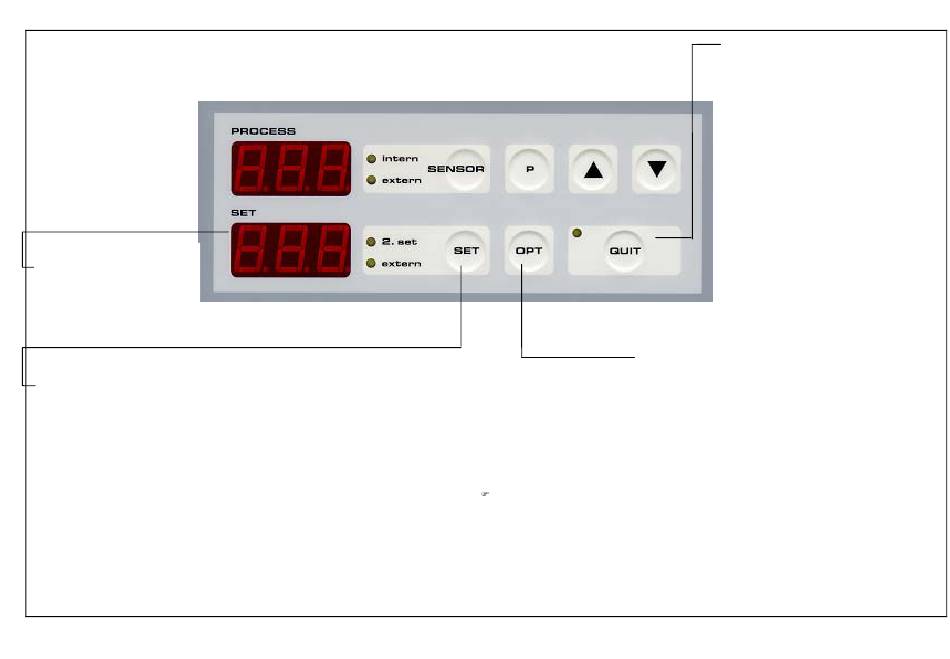

Affichage (SET)
• Affichage des valeurs théoriques
actuelles resp. présélectionnées
• Affichage des valeurs numéri
ques resp. valeurs des
paramètres pour niveau de
travail, des paramètres et de
configuration.
Touche de définition de la valeur théorique
1. Valeur théorique définie est active (aucun témoin
lumineux)
2. 1 x "SET" = 2. Valeur théorique active (valider avec
"QUITTER")
• 2. Le champs "set" est illuminé.
3. + 1 x "SET" = définition externe de la valeur théorique
(valider avec "QUITTER")
• Le champs "externe" est illuminé
Définition par signal analogique 0-10V ou 4-20mA
ou 0-20mA (entrée de tension ou de courant) ; plage
peut être présélectionnée au niveau paramètres sous
"C18 + C19".
L'écran affiche alors la valeur théorique externe.
4. + 1 x "SET" = retour à la "valeur théorique allouée"
Attention !
Les deux témoins lumineux clignotent jusqu'à la
validation avec la touche "QUITTER".
5. La touche SET peut être verrouillée au moyen de la
liste des paramètres "C3" au niveau configuration (elle
est verrouillée au moment de la livraison)
6. Commutation également possible par contact externe
neutre (configuration "C12"), (
p. 12)
Seite 5 von 23
Touche de validation et de déverrouillage
Toutes les modifications σ et τ doivent
être validées !
(Valeurs théoriques et paramètres).
Valider impérativement les témoins clignotants
jaunes au niveau des touches de présélection :
off, direct et F1.
Tout témoin lumineux clignotant dans le
champs indique la nécessité de validation.
Toutes les anomalies doivent être
déverrouillée :
a) Eau :
Dépassement température du
film
b) Huile:
Dépassement température du
film
Niveau – "max." -
Surveillance
Remarque:
- A chaque actionnement de
la touche, un voyant lumineux
sinueux parcourt la
circonférence du champs SET.
Auto-Optimisation (Touche)
• L'activation de cette touche déclenche une course
d'auto-optimisation (verrouillage par "LOC" ; touche
libre uniquement si "OFF" ou "SPt")
• En cas d'erreur de manipulation, annulation par "0",
ARRET" (AUS) ou activation simultanée de "OPT" +
"QUIT".
• Pendant la marche d'optimisation, l'indication "OPT"
clignote dans l'écran "SET" en alternance avec la
valeur théorique.
Attention ! En cas d'activation sur "valeur théorique,
baisse de 20K de courte durée ;
déclenchement impossible en deça de
50°C – L'indication "Er.O" clignote dans
l'écran "PROCESSUS" ; déverrouillage
possible grâce à la touche "QUITTER".
