3.4.2
Arucomp EK
– Raccorder l'alimentation par les douilles enfichables plates et les douilles d'isolation A 6,3 x 0,8
Remarque
Amener les lignes de raccordement par les découpes rectangulaires du couvercle transparent (protection
IP 20).

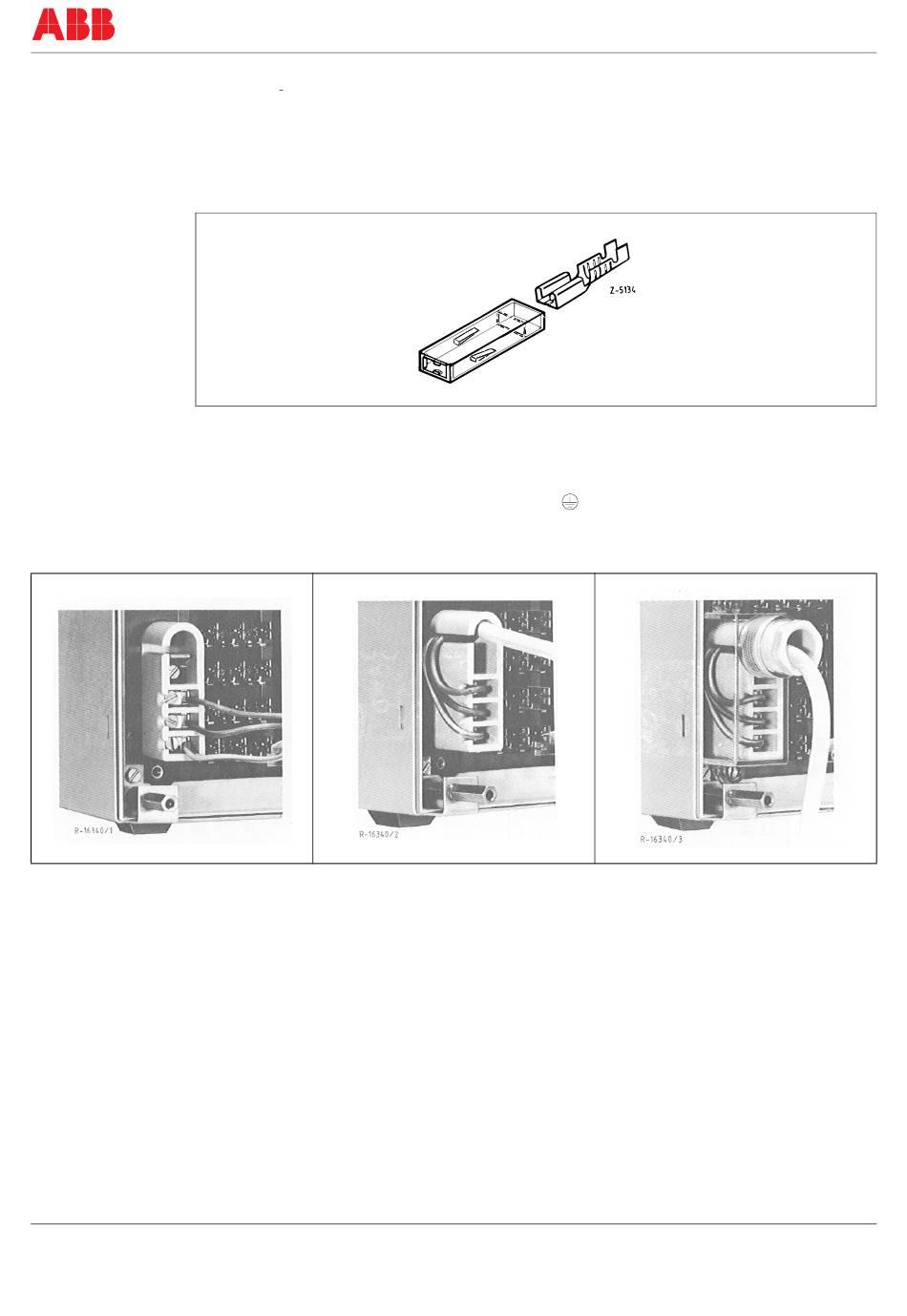

Fig. 3-7 Raccordement par douille enfichable plate et douille d'isolation
Arucomp EK-Ex
– Raccorder l'alimentation par les bornes à vis (1, 2 et
– Recouvrir les bornes à vis en utilisant le capot de recouvrement transparent (protection IP 54)
Fig. 3-8 L'alimentation de l'Arucomp EK-Ex (joint du capot de recouvrement transparent (protection IP 54) n'est pas représenté)
3.4.3
Arucomp EK
– Raccorder les circuits de mesure par bornes à vis (cf. Fig. 3-9)
– ou par fiches plates 6,3 mm x 0,8 mm
– ou par fiches plates 2,8 mm x 0,8 mm
– ou par maxi termi point selon DIN 41 611, partie 4.
– poser les lignes de compensation jusqu'aux raccordements de l'Arucomp EK (pour thermocouples en
Remarque
La soudure froide est intégrée dans la boîte de mesure W .. KV.
- Raccorder les lignes de compensation des sondes aux bornes correspondantes (cf. Fig. 3-10).
*2 (pour sonde plus (+))
*1 (pour sonde moins (-))
*3 (pour l'alimentation de sondes inactives).
42/41-17 FR
Enregistreur par points Arucomp EK-Ex
Raccordement de l'alimentation
(cf. Fig. 3-7).
(cf. Fig. 3-8).
Raccordement des circuits de mesure
tant que sondes).
Montage et raccordement
).
9
