n Filtre à air
o Vis de mise à niveau
3 À propos des unités et des
options

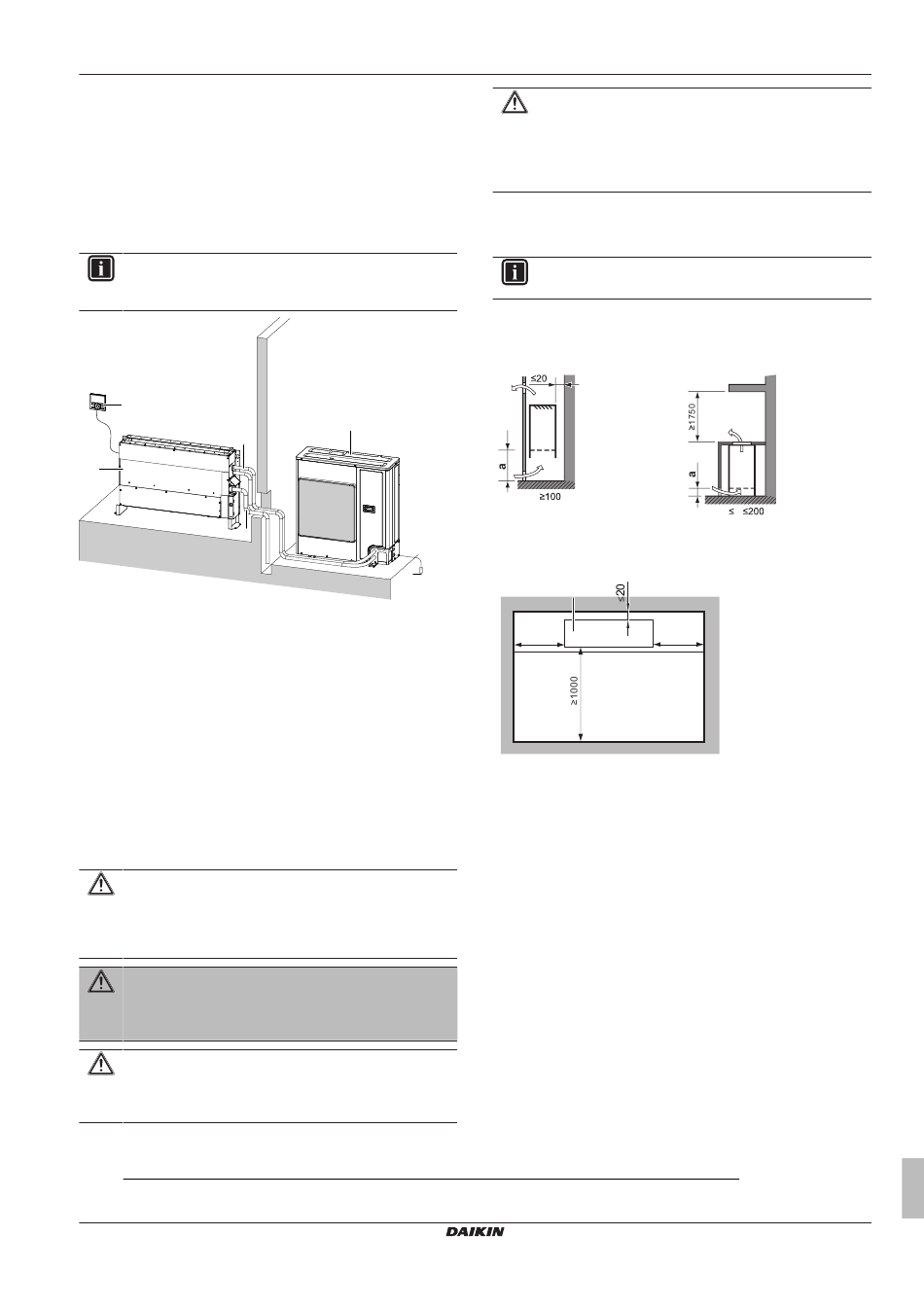

3.1 Configuration du système
INFORMATIONS
L'illustration suivante est un exemple, il est possible qu'elle
ne corresponde PAS à la configuration de votre système.
c
d
a
e
a Unité intérieure
b Unité extérieure
c Interface utilisateur
d Tuyauterie de réfrigérant + câble d'interconnexion
e Tuyau de purge
f Câblage de mise à la terre
4 Préparation
4.1 Préparation du lieu d'installation
▪ Prévoyez suffisamment d'espace autour de l'unité pour les travaux
de réparation et la circulation de l'air.
▪ Sélectionnez un lieu d'installation suffisamment spacieux pour
permettre le transport de l'unité sur le site et hors du site.
ATTENTION
NE PAS installer ou utiliser dans des endroits remplis de
fumée, de gaz, de produits chimiques, etc. Les capteurs à
l'intérieur de l'unité intérieure peuvent détecter ces
substances et afficher un problème de fuite de réfrigérant.
AVERTISSEMENT
Ne PAS installer le climatiseur dans un endroit où des gaz
inflammables peuvent fuir. Si du gaz fuit et reste aux
alentours du climatiseur, un incendie peut se déclarer.
ATTENTION
NE PAS installer ou utiliser dans des espaces très
étanches à l'air, p.ex. des chambres insonorisées ou des
locaux aux portes scellées.
(1)
Uniquement pour les unités utilisant du réfrigérant R32. Se référer aux spécifications de l'unité extérieure pour le type de
réfrigérant à utiliser.
FNA25~60A2VEB(9)
Climatiseurs système Split
4P456958-1D – 2018.11
b
f
1
1
3 À propos des unités et des options
ATTENTION
Cette unité est équipée de mesures de sécurité
électriques, comme un détecteur de fuites de réfrigérant.
Pour être efficace, l'unité doit être alimentée en électricité à
tout moment après l'installation, à l'exception des périodes
1
de service courtes.
4.1.1 Exigences pour le lieu d'installation de
l'unité intérieure
INFORMATIONS
Le niveau de pression sonore est inférieur à 70 dBA.
▪ Utilisez des boulons de suspension pour l'installation.
▪ Gardez à l'esprit ce qui suit:
Type monté au mur
a
a Espace minimal
Vue du dessus
a
≥300 ≥300
a Unité intérieure
▪ Installez l'unité avec une
préconstruite avec panneau d'accès amovible, grille d'air
d'aspiration et grille de décharge. Ces pièces amovibles doivent
empêcheront l'accès à l'unité et NE peuvent être retirées QU'avec
un outil de dépose.
▪ En cas d'installation sous un seuil de fenêtre, assurez-vous qu'il
n'y a pas de court-circuit d'air.
Type monté au sol
a
100
(mm)
carcasse entièrement fermée
Manuel d'installation
5
