Montage / Installation
4.2.3

Schalttafel-Montage D1C W

Am Umfang des Gehäuses befindet sich ein 4 mm breiter Vorsprung als Anschlag für die Schalttafel, mit
zusätzlicher umlaufender Nut zur Aufnahme einer Dichtschnur. Bei der Schalttafel-Montage ragt die
gesamte Vorderansicht ca. 35 mm aus der Schalttafel heraus. Die Montage erfolgt von außen in eine dafür
vorgesehene Schalttafelaussparung. Mit dem Befestigungsmaterial kann das Gerät von innen an der
Schalttafel befestigt werden.
Befestigungsmaterial für Schalttafelmontage:
• Pos. (1) 1 Stck. Dichtschnur d3 Moosgummi
• Pos. (2) 6 Stck. Haltebügel Stahl verzinkt
• Pos. (3) 6 Stck. PT-Schneideschraube verzinkt
Vorgehensweise
Mit Hilfe der beigefügten Stanzschablone zunächst die exakte Lage des Gerätes an der Schalttafel
einrichten. Nach Möglichkeit sollte diese in Augenhöhe liegen. Dabei berücksichtigen, dass für die
„Parkstellung" nach oben noch genügend Freiraum vorhanden ist. Die Ecken anreißen und bohren.
Bohrdurchmesser 12-13 mm.
ACHTUNG
Prüfen Sie die tatsächlichen Maße der Bohr-/Stanzschablone nach!
Anschließend mit Stanzwerkzeug oder Stichsäge die Aussparung gemäß Zeichnung anfertigen. Die
Schalttafeldicke sollte 2-3 mm betragen. Vor dem Einsetzen des Gerätes in die Aussparung die Rund-
schnurdichtung in die außen umlaufende Nut am Gerät gleichmäßig eindrücken. Der Regler kann dann von
hinten ggf. durch eine zweite Person mit den Haltebügeln und den Schrauben mit der Schalttafel verspannt
werden.
8

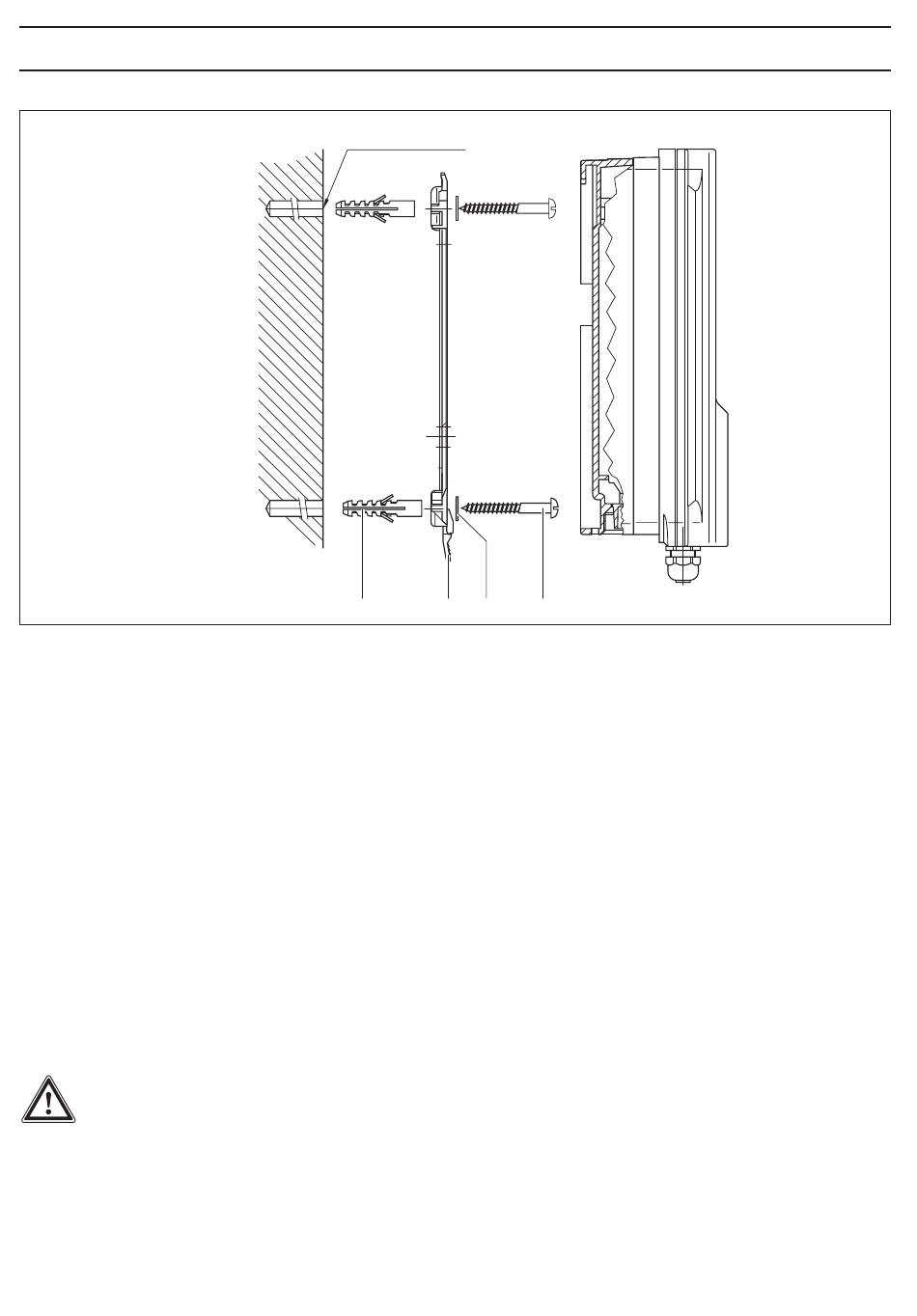

Bohrl. ø 8 x 50 tief
3 4 2 1
D1C1(W) 003 D
