5) Sécuriser le rail au
poteau en fermant
la poignée du
crochet, tout en
poussant le crochet
par dessus la tige
du rail. Les
marques rouges
sur la poignée du
crochet ne
devraient plus être
visibles.
Vous devriez ressentir une faible tension en
refermant la poignée du crochet.
Répéter la procédure jusqu'à ce que les quatre
rochets soient sécurisés.

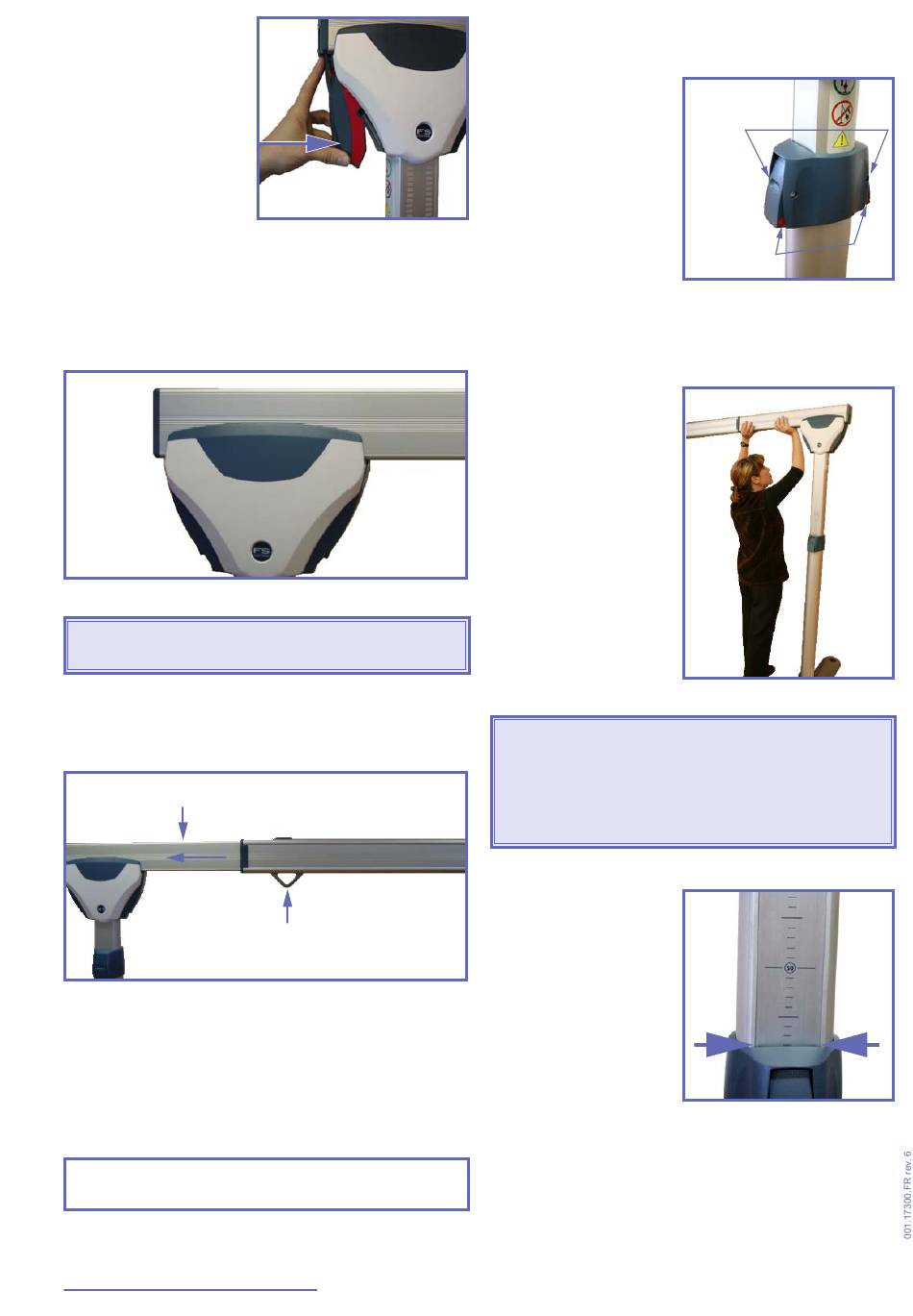

La figure suivante présente une image du rail
correctement installé et verrouillé.
MISE EN GARDE : S'assurer que les crochets
sont accrochés correctement.
Étape 3. Réglage de la longueur du rail
1) Pour régler la longueur du rail, tirer le rail intérieur
hors du rail principal extérieur jusqu'à l'obtention
de la longueur souhaitée.
Rail intérieur
2) La position du chariot devrait être tel que montré
à la « Fig. 13 ». Dans le cas contraire, s'assurer
que le rail intérieur est déployé. Le chariot se
dégagera de la cavité de transport. Dans le cas
contraire, remuer légèrement le chariot vers la
gauche et vers la droite pour le libérer. Le chariot
devra se déplacer librement à ce moment.
REMARQUE : Cette étape peut être réalisée après
le réglage de la hauteur, également.
Assemblage du EASYTRACK FS
Appuyer pour
vérrouiller
Chariot
Étape 4. Réglage de la hauteur
Déployer les poteaux
1) Tirer les portions
inférieures
chaque poignée de
verrouillage
collet située sur les
deux côtés du collet
pour dégager les
mécanismes
Fig. 11
verrouillage
permettre
section
du poteau de se
déployer
haut.
Les marques rouges sont visibles lorsque les
collets de serrage sont déverrouillés.
2) Placez-vous sous
le rail et poussez
lentement vers le
haut jusqu'à la
hauteur souhaitée.
Fig. 12
MISE EN GARDE : Veiller à empêcher le rail
d'entrer en contact avec le plafond. Garder un
espace libre d'au moins 30 mm en permanence
au-dessus du rail. Cet espace libre est nécessaire
pour permettre au poteau de se rétracter au
démontage.
Réglage du niveau du rail
3) Vérifier que le rail
est de niveau. Pour
régler le rail de
niveau, déployer
les poteaux à la
même longueur.
Fig. 13
Vérifier que la règle
à l'avant du poteau
sorte du poteau à la
même longueur sur
chacun des
poteaux.
de
Loquets
(ouvert)
du
de
et
à
la
Marques rouges
intérieure
vers
le
Fig. 14
Fig. 15
Fig. 16
9
