3.2 - Description de l'appareil
Le système de transmission WiFi permet de synchroniser plusieurs appareils sans utiliser de câble DMX.
Vous pouvez synchroniser plusieurs appareils en mode maître/esclave ou en chaîne DMX classique.
Pour activer la communication DMX WiFi, positionnez sur ON l'interrupteur WIRELESS DMX sur tous les
appareils munis de cette fonction.
Pour synchroniser plusieurs appareils, il faut que ces derniers soient sur le même canal de communication.
Pour ce faire, utilisez le bouton ID et choisissez parmi les 7 canaux disponibles. La LED ID s'allume avec une
couleur différente pour chaque canal.
Ci-dessous la liste des canaux et les couleurs correspondantes :
Canal 1
Rouge
Lorsque les appareils communiquent entre eux la LED ID adopte 3 comportements différents :
1 - LED constamment allumée : Pas de signal DMX ou pas de signal WiFi.
2 - LED clignote en rouge : Le projecteur transmet un signal
3 - LED clignote en vert : Le projecteur reçoit un signal.
Note : C'est l'appareil qui émet du DMX qui passe en mode émetteur.
3.3 - Principe de fonctionnement

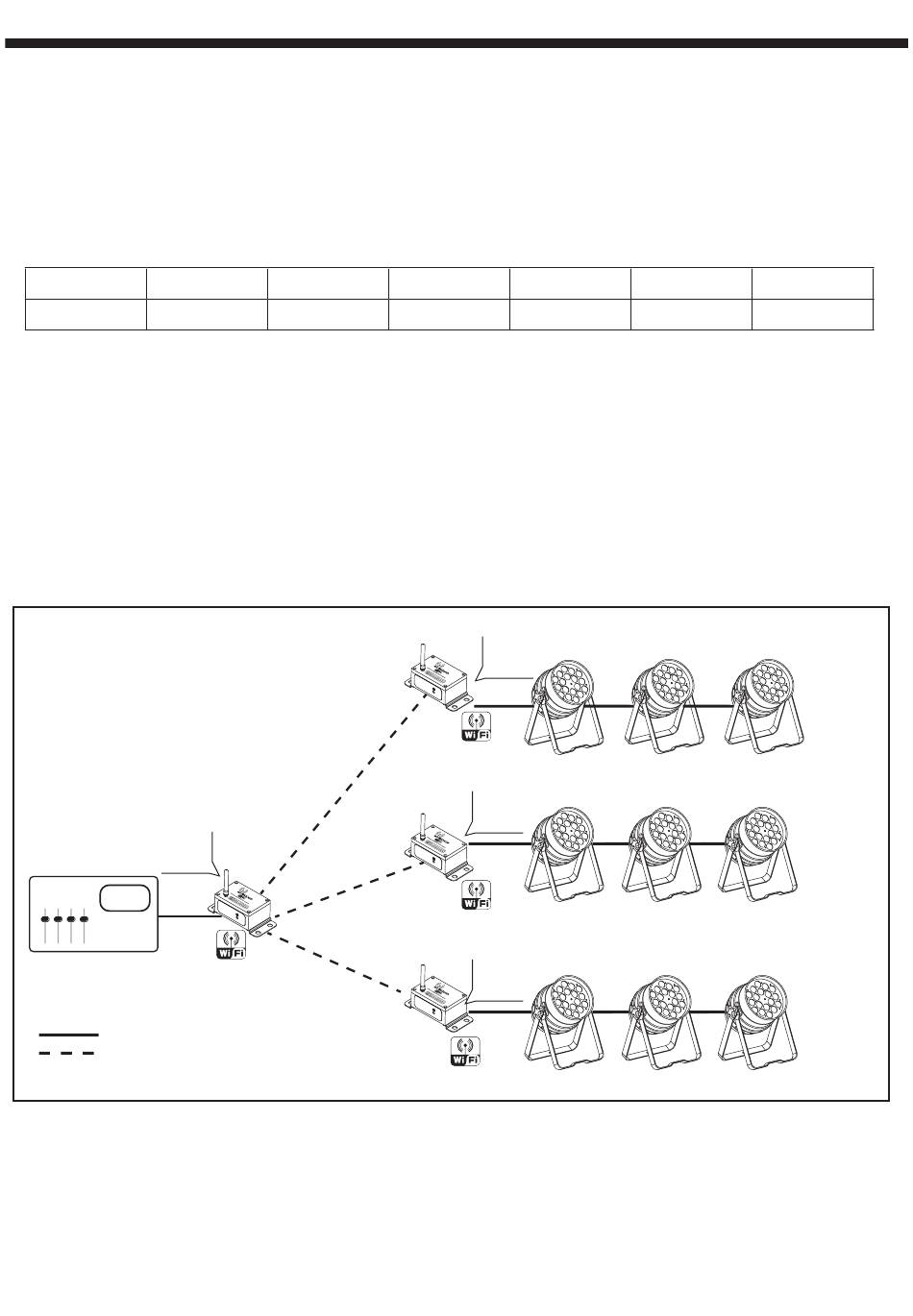

Ci-dessous un schéma de principe de câblage mettant en oeuvre des projecteurs traditionnels et des systèmes
de transmission sans fil.
AirBoxIP
en mode
émission
Contrôleur DMX
Connexion DMX filaire
Connexion DMX via airDMX
AirBoxIP - Boîtier DMX sans fil étanche émetteur et récepteur WiFi (AirDMX)
Canal 2
Canal 3
Vert
Jaune
Canal 4
Canal 5
Bleu
Violet
AirBoxIP
en mode
récéption
Projecteurs DMX classiques
AirBoxIP
en mode
récéption
Projecteurs DMX classiques
AirBoxIP
en mode
récéption
Projecteurs DMX classiques
Canal 6
Canal 7
Cyan
Blanc
