AirBoxIP- Boîtier DMX sans fil étanche émetteur et récepteur WiFi (AirDMX)
2 - Introduction
Nous vous remercions d'avoir choisi l'AirBoxIP.
Vous possédez maintenant un appareil de grande qualité, qui saura, nous en sommes persuadés, vous apporter
satisfaction.
Le boîtier AirBoxIP permet l'émission ou la réception du signal airDMX. Lorsqu'un signal DMX filaire entrant
est détecté, l'AirBoxIP se met automatiquement en mode émetteur pour transmettre le signal DMX en WiFi. En
mode récepteur, il transmet le signal airDMX via sa sortie DMX filaire transformant ainsi n'importe quel groupe de
projecteurs DMX en ensemble compatible airDMX.
3 - Description et installation

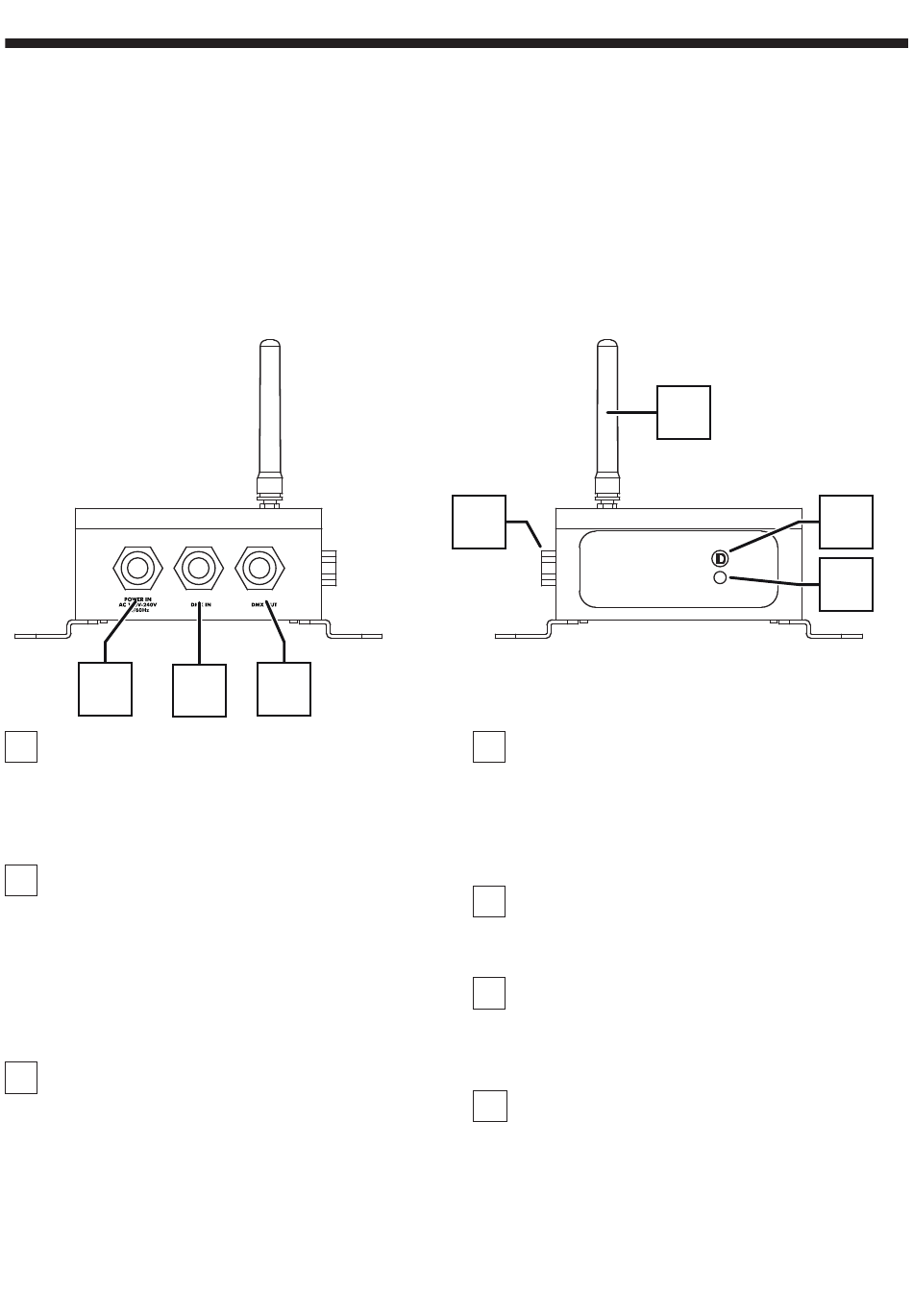

3.1 - Description de l'appareil
1
1
Entrée alimentation
Permet de relier le boîtier au secteur.
Vérifiez que la tension délivrée sur le lieu de
l'installation de l'appareil se trouve bien dans la
plage tolérée par ce dernier.
2
Entrée DMX
Fiches IP 3 broches mâle câblées comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette entrée pour amener le signal DMX au
boîtier, soit en provenance d'un autre appareil, soit
en provenance d'une console DMX.
3
Sortie DMX
Fiches IP 3 broches femelle câblées comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette sortie DMX pour envoyer le signal DMX
vers un autre appareil.
Page 4
3
2
4
4
Valve de décompression
Les variations de température entre les périodes de
fonctionnement et les périodes d'arrêt font varier la
pression interne. Pour palier à ce problème, cette
valve permet à l'air de circuler tout en garantissant
l'étanchéité du boîtier.
5
Antenne
Cette antenne permet une meilleure portée du signal.
6
LED ID
Cette LED clignote en rouge lorsque la fonction DMX
sans fil est active. Elle permet aussi de visualiser le
canal sur lequel est configuré le boîtier.
7
Touche ID SELECTOR
Cette touche permet de choisir le canal WiFi sur
lequel doit communiquer le boîtier.
Vous disposez de 7 canaux. Pour chaque canal
la LED ID éclaire d'une couleur différente. Voir
paragraphe 6.2 pour les différentes valeurs.
5
6
7
