9.5. Bloc de la tour
Les vannes 16,17, 18 sont sur le bloc de la tour
Vanne (16) (VBS) soupape de frein
Il s'agit d'une vanne de retenue de charge pilotée (taux 8:1). Il permet au bras d'enrubannage de fonctionner plus facilement dans des lieux val-
lonnés et maintient le bras d'enrubannage en place lorsqu'il est en position de stationnement.
Vanne (17) (VMP) vanne transversale de sécurité pour aller vers l'avant
Cette vanne limite le couple maximal du bras d'enrubannage. Si la pression d'entrée dépasse la valeur définie, elle libère l'huile vers le côté de
sortie du moteur. Elle est réglée de manière à ce que la force de traction au bout bras soit d'environ 35 KG. Si elle est réglée de façon trop élevée,
l'accélération au début de l'enrubannage sera très brusque.
Vanne (18) (VMT) vanne transversale de sécurité pour aller en sens inverse
Cette vanne veille à ce que le bras d'enrubannage s'arrête de façon progressive, en limitant la pression du côté de sortie du moteur. Si la pression
dépasse la valeur définie, elle libère l'huile vers le côté d'entrée du moteur.
Vanne (19) Vanne de sécurité principale
Le système hydraulique est équipé d'une soupape de sécurité, qui est réglée à 185 bar. Si cette pression est dépassée, elle s'ouvre et permet à
l'huile de passer du raccordement de pression au raccordement du réservoir de la vanne de régulation.
IMPORTANT :
Les vannes 16 à 19 ont été soigneusement réglées à l'usine. Un réglage incorrect de celles-ci risque d'endommager la machine. Veillez toujours
à ce que seul un personnel formé ajuste les réglages de ces vannes.
44
Valve 17 - (VMT)
Vanne 17(VMT)
Limits Wrap Arm Driving Torque
Elle limite le couple d'entraînement
du bras d'enrubannage.
Vanne 16 (VBS)
Valve 16 - (VBS)
Brake Valve
Soupape de frein
Vanne 8
Valve 8
Vanne de sens inverse
Reversing Valve
(optionnel)

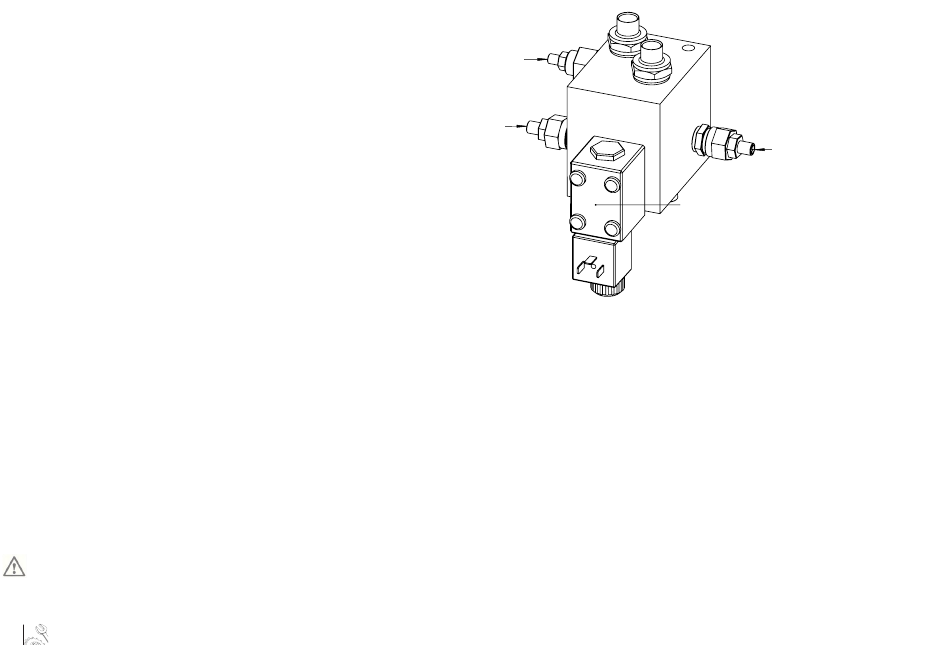

Fig. 9.4 Tower Block
