Fixation Des Profilés Arrière - Dometic 9100 Instructions D'installation

INSTALLATION DE L'AUVENT

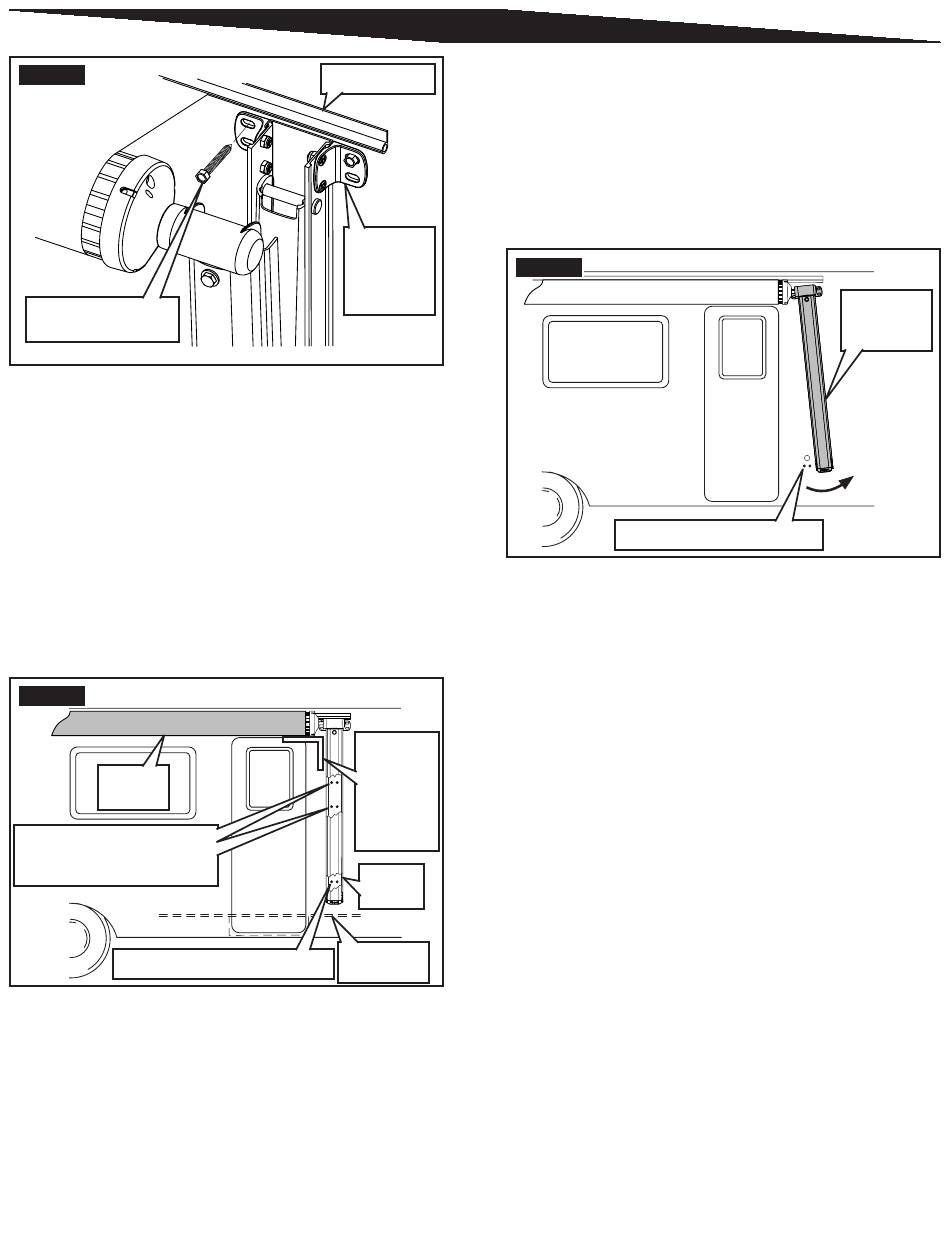

FIG. 12
Vis à tête hex
nº 14-10 x 1-1/2 po
11. Répéter les étapes 3. à 10. pour le câblage des
accessoires et de la rampe, de l'autre côté.
C. Fixation des profilés arrière
1.  R etirer le couvre-fils du profilé arrière droit (le cas
échéant). Le conserver pour le réinstaller plus tard.
2. Le profilé arrière droit doit être installé d'équerre
avec le VR et l'ensemble d'auvent et tube. Marquer
les emplacements des trous de montage inférieurs
(profilés arrière, le droit et le gauche) (FIG. 1) et
(FIG. 13).
 I l est acceptable de mesurer à partir d'un
cadre de porte ou de fenêtre.
FIG. 13
Auvent
et tube
Trous de montage centraux
1 paire au-dessus de l'amort.
1 paire en dessous de l'amort.
Trous de montage inférieurs
3. Pour le trou du câblage de l'ensemble de bras
motorisé, voir (FIG. 1).
 L 'ensemble de bras motorisé est TOUJOURS
installé du côté droit de l'auvent.
L'emplacement du faisceau de câblage est
déterminé par le modèle d'auvent. Le profilé
arrière comporte une encoche en haut, ou
un trou près du bas, pour le passage du
câble dans la paroi du VR.
a. Si le câble traverse la paroi du VR, EN HAUT
du profilé arrière, passer à l'étape 4.
Rail d'auvent
Bride de
montage
supérieure
droite
Monter
d'équerre
avec le
VR et
l'auvent/
tube
Profilé
arrière
Niveau du
plancher
10
b. Si le câble traverse la paroi du VR, EN BAS du
profilé arrière, marquer l'emplacement du trou
pour le passage du câble.
4. Éloigner doucement les ensembles de bras (à
l'écart) pour exposer les emplacements marqués
pour les trous (FIG. 14).
 S i le bras est trop raide pour s'écarter,
desserrer la vis sur la fente intérieure de la
bride de montage supérieure.
FIG. 14
Emplacements des trous
5. Percer des trous de 3/16 pouce aux emplacements
marqués pour les trous de montage et dans le
renfort de structure du VR.
 P ercer des trous de 7/32 pouce dans
l'acier.
6. Percer 1 trou de 5/8 po de diamètre à l'emplacement
marqué pour le trou du câblage, EN BAS et dans
la paroi extérieure du VR.
 S auter cette étape pour attacher le profilé
arrière GAUCHE ou si le câble traverse la
paroi du VR, EN HAUT du profilé arrière
DROIT.
7. Remettre le profilé arrière en place et aligner ses
trous de montage aux trous percés dans le VR.
 R esserrer la vis sur la fente intérieure de la
bride de montage supérieure (si elle a été
desserrée plus tôt pout écarter l'ensemble
de bras).
8. Appliquer de l'agent d'étanchéité sur les rivets
Oscar de 3/16 po x 1 po (fournis). Puis, installer
les rivets dans les 2 trous de montage inférieurs du
profilé arrière et les fixer au renfort de structure du
VR (FIG. 15).
 L e renfort de structure (avec revêtement)
DOIT avoir une épaisseur de 9,5 mm (3/8 po)
à 12,7 mm (1/2 po) pour que les rivets Oscar
puissent être utilisés.
Sinon, des vis spéciales pour structure
(fournies par l'installateur) peuvent être utili-
sées pour fixer le profilé arrière si la structure
du VR peut résister à au moins 100 lb-force
par vis.
Ensemble
de bras
droit
