RÉVISION E
Formulaire n° 3316040.000 1/18
(Anglais 3316039.000_E)
©2018 Dometic Corporation
LaGrange, IN 46761

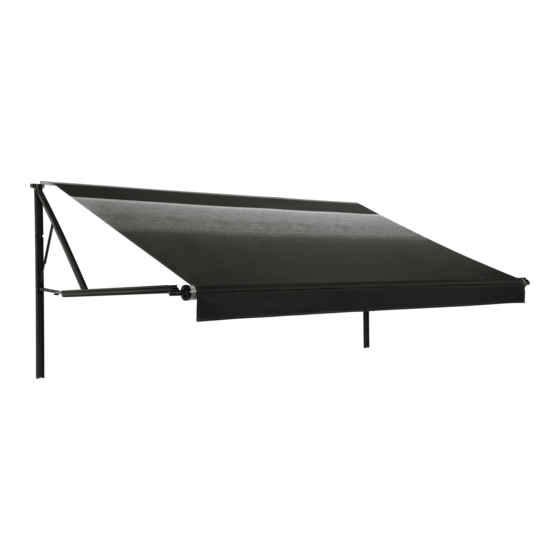

AUVENT AVEC RAMPE D'ALIMENTATION
AUVENT AVEC TUBE À DEL
MATÉRIEL DE MONTAGE
SOUS PLANCHER 8956(X)(X)1.4(X)0(#)
STANDARD 8956(X)(X)2.4(X)0(#)
À INCLINAISON RÉDUITE 8956(X)(X)3.4(X)0(#)
ENSEMBLE D'AUVENT ET DE
TUBE D'ENROULEMENT
Lire ces instructions attentivement et les
LAISSER avec ce produit.
ÉTATS-UNIS
SERVICE OFFICE
Dometic Corporation
1120 North Main Street
Elkhart, IN 46514
NOTER CETTE INFORMATION POUR S'Y
REPORTER ULTÉRIEUREMENT :
N° de modèle de l'ens. auvent/tube
N° de série de l'ens. auvent/tube
N° de modèle du mat. de montage
N° de série du mat. de montage
Date d'achat
Détaillant/Installateur qualifié
9100
601FFLL.000(#)
91XFFLL.000(#)T
ADRESSES DES
CENTRES DE SERVICE
APRÈS-VENTE OU DES
CONCESSIONNAIRES,
consulter :
www.eDometic.com

Publicité

Table des Matières
loading

Manuels Connexes pour Dometic 9100

Sommaire des Matières pour Dometic 9100

  • Page 1 LAISSER avec ce produit. ÉTATS-UNIS ADRESSES DES RÉVISION E SERVICE OFFICE CENTRES DE SERVICE Formulaire n° 3316040.000 1/18 Dometic Corporation APRÈS-VENTE OU DES (Anglais 3316039.000_E) CONCESSIONNAIRES, 1120 North Main Street ©2018 Dometic Corporation Elkhart, IN 46514 consulter : LaGrange, IN 46761 www.eDometic.com...

  • Page 2: Table Des Matières

    Ce produit peut être installé par une seule personne avec l’aide brève d’autres personnes. Utilisez ces instructions pour vous assurer que le produit est correctement installé et qu’il fonctionne bien. Dometic Corporation se réserve le droit de modifier l’apparence et les spécifications des produits sans préavis. TABLE DES MATIÈRES INTRODUCTION ..................................2...

  • Page 3: Instructions De Sécurité Importantes

    INSTRUCTIONS DE SÉCURITÉ IMPORTANTES  L ’installation DOIT satisfaire à toutes les Ce manuel comporte des renseignements et des instructions sur la sécurité, destinés à permettre aux utilisateurs d’éliminer exigences des codes en vigueur, locaux et ou de réduire le risque d’accidents et de blessures. nationaux, y compris à...

  • Page 4: Spécifications

    SPÉCIFICATIONS Dimensions du matériel de montage Dégagement de la porte (profilé arrière) Distances minimales entre le rail d’auvent et la porte d’entrée :  L e faisceau de câblage peut se trouver en haut ou en bas, selon le modèle d’auvent. 8956(X)(X)1.4(X)0(#) 30,5 cm (12 po) FIG.

  • Page 5: Préparation À L'installation

    PRÉPARATION À L’INSTALLATION Roulette protège-auvent et garniture de Préparation du rail d’auvent et insertion protection (en option) de la toile  NE PAS laisser la toile d’auvent  S’assurer que le rail d’auvent est entrer en contact avec l’angle de la porte d’entrée. parallèle au plancher du VR et qu’il N’est PAS gauchi Sinon, la toile d’auvent pourrait se déchirer ou s’user ni incurvé...

  • Page 6: Détermination De L'emplacement De L'auvent

    PRÉPARATION À L’INSTALLATION a. Redresser l’extrémité courbée de la goupille FIG. 6 Pièce moulée sup. fendue. b. Tourner le tube (comme pour dérouler l’auvent) Bride de en tirant le bas du tube vers soi. montage sup. Auvent et tube  C eci réduit la pression sur la goupille fendue et facilite sa dépose.

  • Page 7: Installation Des Nécessaires Électriques

    VR) seront faits plus tard.  U tiliser le commutateur à rappel (approuvé Pour des instructions de câblage supplémen- par Dometic Corporation) approprié, ou le taires, voir les instructions incluses avec le commutateur de commande électronique avec commutateur Dometic Corporation.

  • Page 8: Installation De L'auvent

    INSTALLATION DES NÉCESSAIRES ÉLECTRIQUES  U n fusible en ligne de 3 A peut aussi être supérieure ou inférieure du profilé arrière utilisé entre l’alimentation positive (+) 12 VCC droit, selon le modèle d’auvent (FIG. 1). (fil ROUGE) et le commutateur DEL. 4.

  • Page 9: Fixation Des Brides De Montage Supérieures

    INSTALLATION DE L’AUVENT Fixation brides montage 6. Percer un trou de 5/8 po de diamètre à l’empla- cement marqué pour le trou du câblage, EN HAUT supérieures et dans la paroi extérieure du VR. 1.  L orsque l’auvent est à un endroit prédéterminé, ...

  • Page 10: Fixation Des Profilés Arrière

    INSTALLATION DE L’AUVENT b. Si le câble traverse la paroi du VR, EN BAS du FIG. 12 Rail d’auvent profilé arrière, marquer l’emplacement du trou pour le passage du câble. 4. Éloigner doucement les ensembles de bras (à l’écart) pour exposer les emplacements marqués pour les trous (FIG.

  • Page 11: Raccordements Électriques De L'auvent

    Sinon, des fuites avec l’ensemble de commutateur Dometic pourraient se produirer. Corporation. b. Raccorder le câble de la rampe d’alimentation/ ●...

  • Page 12: Fin De L'installation Du Profilé Arrière

    INSTALLATION DE L’AUVENT 3. RACCORDEMENTS DE LA BANDE LUMINEUSE 7. Appliquer de l’agent d’étanchéité sur les rivets Oscar À DEL DU RAIL (LE CAS ÉCHÉANT) : de 3/16 po x 1 po (fournis). Puis, installer les rivets dans le profilé arrière (trous de montage centraux) ...

  • Page 13: Vérification De L'installation

    VÉRIFICATION DE L’INSTALLATION Manœuvre-test Conserver la documentation L’auvent étant sous tension, le manœuvrer confor- Les instructions renferment des informations pré- mément aux Instructions d’utilisation pour vérifier cieuses pour l’utilisation du produit et la sécurité du que toutes ses pièces fonctionnent correctement. consommateur.
