Hi-Flow värmeväxlare
Hi-Flow heat exchanger
Art.nr 11391, 11392, 11393, 11394

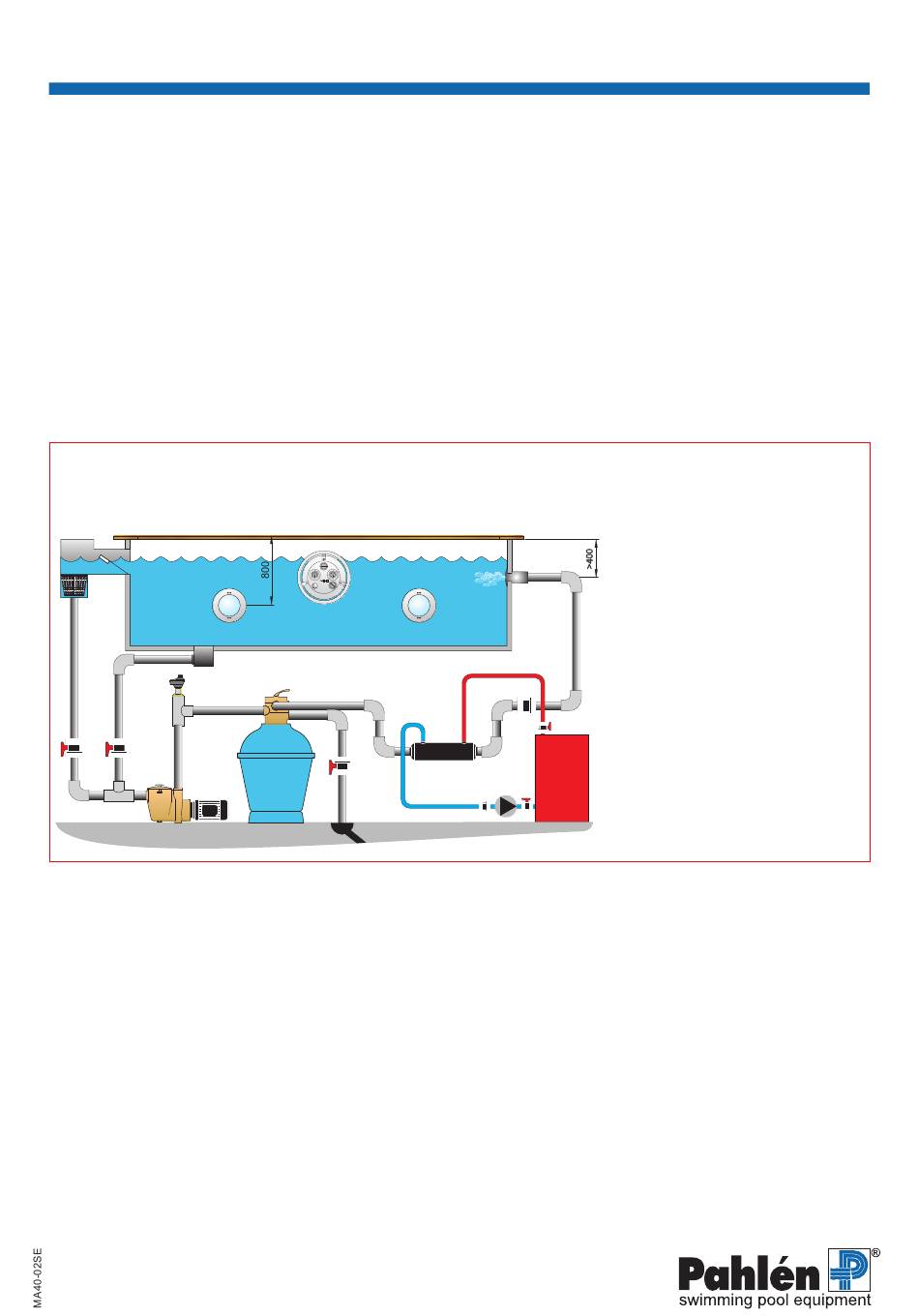

Montera värmeväxlaren enligt skiss.
Vid montage ovanför poolens vattenyta skall rören läggas i en loop för att undvika att värmeväxlaren kan självdräneras.
Värmeväxlaren skall ej monteras mot brännbart material och får ej övertäckas.
Dosering av klor, syra eller liknande skall göras EFTER värmeväxlaren för att undvika korrosion.
Om poolcirkulatioinen upphör eller stängs av, skall även cirkulationspumpen på primärsidan stängas av.
Vid frysrisk, samt om poolen är avstängd för vintern eller längre tid än 1 månad, skall värmeväxlaren dräneras på allt vatten.
Värmeväxlaren får ej användas i saltvatten eller i pooler med klormaskin/saltgenerator.
Följ nedanstående anvisningar:
Klorhalt:
max 3 mg/l (ppm)
Klorid(salt)halt:
max 250 mg/l (ppm)
pH-värde:
7,2–7,6
Alkalinitet:
60–120 mg/l (ppm)
Kalciumhårdhet: 100–300 mg/l (ppm)
Max temperatur: 130°C
Max tryck:
primär 30 bar, sekundär 8 bar
1. Värmeväxlare
2. Panna, solfångare eller värmepump
3. Primär hetvattenkrets
4. Termostat
5. Skjutventil
4
11
10
Item no. 11391, 11392, 11393, 11394
Install the heat exchanger according to the illustration.
If the heat exchanger is installed above the pool water surface, the tubes shall be placed in a loop to avoid self-drainage of the
heat exchanger.
The heat exchanger must not be covered or installed against inflammable material.
Dosage of chlorine, acid or similar, must be done after the heat exchanger to avoid corrosion.
If the pool circulation ceases or is shut off, the circulation pump on the primary side shall be shut off too.
In case of climate with sub-zero temperatures, or if the pool is closed for the winter or for more than 1 month, the heat
exchanger must be completely emptied.
The heat exchanger must not be used in salt water or in pools where a chlorinator is used.
Follow the instructions stated below:
Chlorine content:
Chloride content:
pH-value:
Alkalinity:
Calcium hardness:
Max. temperature:
Max. pressure:
6. Backventil
7. Cirkulationspump
8. Sekundärkrets (poolvatten)
9. Filter
10. Pump
8
9
5
13
max 3 mg/l (ppm)
max 250 mg/l
7,2–7,6
60–120 mg/l (ppm)
100–300 mg/l (ppm)
130°C
primary 30 bar, secondary 8 bar
11. Från pool
12. Retur till pool
13. Avlopp
3
12
1
2
7
5
6
3
SVENSKA
ENGLISH
1. Heat exchanger
2. Boiler, solar panels or heat pump
3. Primary hot water circuit
4. Thermostat
5. Gate valve
6. Check valve
7. Circulator
8. Secondary circuit (pool water)
9. Filter
10. Pump
11. From pool
12. Return pool
13. Waste
