MorphoAccess® Série 500 Manuel d'Installation
éléctriques
Interfaces
SSE-0000066681-06
Avril 2012

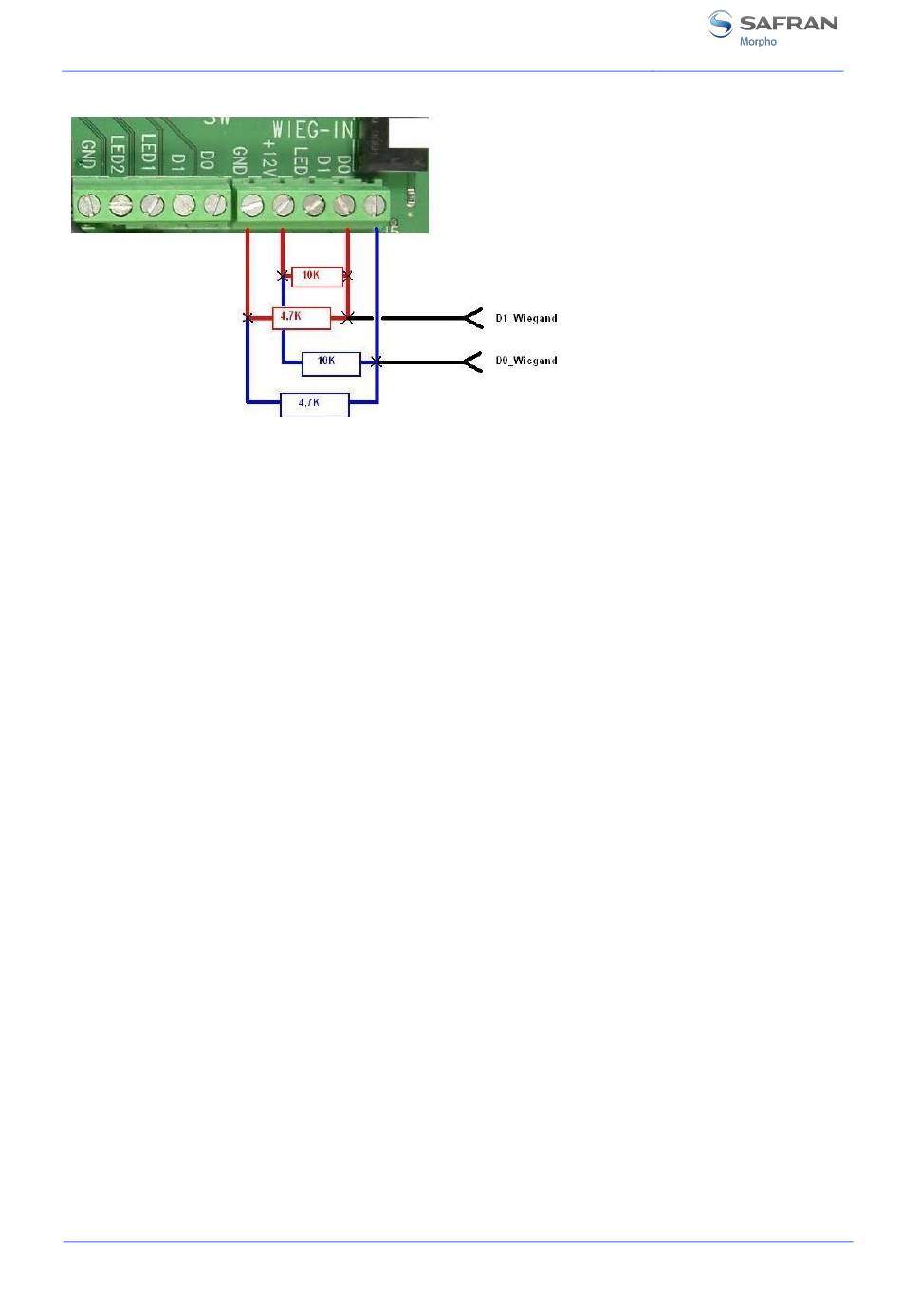

Figure 10: Câblage Wiegand ou DataClock
Document Morpho - Reproduction et divulgation interdites.
Signal D0 Wiegand IN :
Pull up de 10 K Ohms au
+12Volts
Pull down de 4,7 K Ohms
au GND
Signal D1 Wiegand IN :
Pull up de 10 K Ohms au
+12Volts
Pull down de 4,7 K Ohms
au GND
25
