Étape 8: Monter l'unité intérieure
Si une nouvelle tuyauterie de raccordement a été
installé sur l'unité extérieure, procéder comme suit:
1.
Si les tuyaux de réfrigérant ont déjà été passés
à travers le trou dans le mur, passer à l'étape 4.
2.
Dans le cas contraire, vérifier deux fois que les
extrémités des conduites de réfrigérant sont
scellées afin d'empêcher la saleté ou les corps
étrangers de pénétrer dans les tuyauteries.
3.
Passer lentement le faisceau de tuyaux de
réfrigérant enveloppé, le tuyau de vidange et
le fil de signalisation à travers le trou dans le
mur.
4.
Accrocher le haut de l'unité intérieure sur le
crochet supérieur de la plaque de montage.
5.
Vérifier que l'appareil est solidement accroché
lors du montahe en appliquant une légère
pression sur les côtés gauche et droit de
l'appareil. L'appareil ne doit pas bouger ou se
déplacer.
6.
En exerçant une pression uniforme, appuuer sur
la moitié inférieure de l'appareil. Pousser vers
le bas jusqu'à ce que l'appareil s'enclenche sur
les crochets situés le long du bas de la plaque
de montage.
7.
Une fois de plus, vériifer que l'appareil soit
solidement fixé en appliquant une légère
pression sur les côtés gauche et droit de
l'appareil.

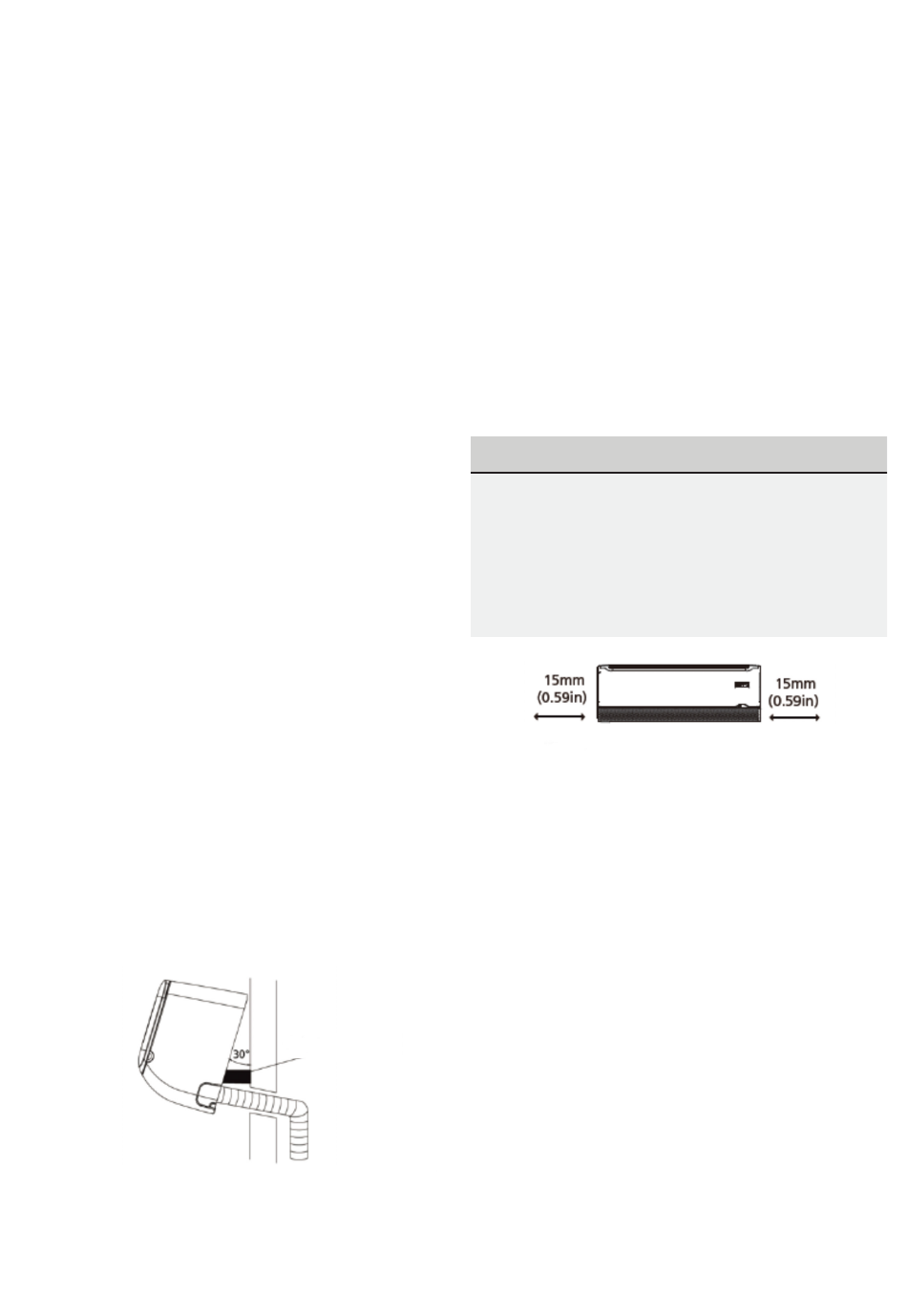

Si la tuyauterie du réfrigérant est déjà encastrée
dans le mur, procéder comme suit:
1.
Accrocher le haut de l'unité intérieure sur le
crochet supérieur de la plaque de montage.
2.
Utiliser un support ou une cale pour soutenir
l'appareil, ce qui vous donnera suffisamment
d'espace pour raccorder la tuyauterie du
réfrigérant, le câble de signalisation et le tuyau
de vidange.
Cale
3.
Raccorder
le
tuyauterie du réfrigérant (se reporter à la
section Raccordement de la tuyauterie du
réfrigérant de ce manuel pour les instructions).
4.
Garder le point de raccordement du tuyau
exposé pour effectuer le test d'étanchéité (se
référer à la section Vérifications électriques
et vérifications d'étanchéité de ce manuel).
5.
Après le test d'étanchéité, envelopper le point
de raccordement avec du ruban isolant.
6.
Retirer le support ou la cale qui soutient
l'appareil.
7.
En exerçant une pression uniforme, appuyer sur
la moitié inférieure de l'appareil. Pousser vers
le bas jusqu'à ce que l'appareil s'enclenche sur
les crochets situés sous la plaque de montage
L'UNITÉ EST RÉGLABLE
Garder à l'esprit que les crochets de la plaque de
montage sont plus petits que les trous à l'arrière de
l'appareil. Dans le cas où il y a trop peu d'espace
pour raccorder les tuyaux encastrés à l'unité
intérieure, l'unité peut être réglée à gauche ou à
droite d'environ 15 mm (0,59 po), selon le modèle.
Déplacer à gauche ou à droite
tuyau
de
vidange
