Installation des systèmes d'entraînement par chaîne
5
IDLER
PULLEYS
4
>100mm
3
>100mm
2
1

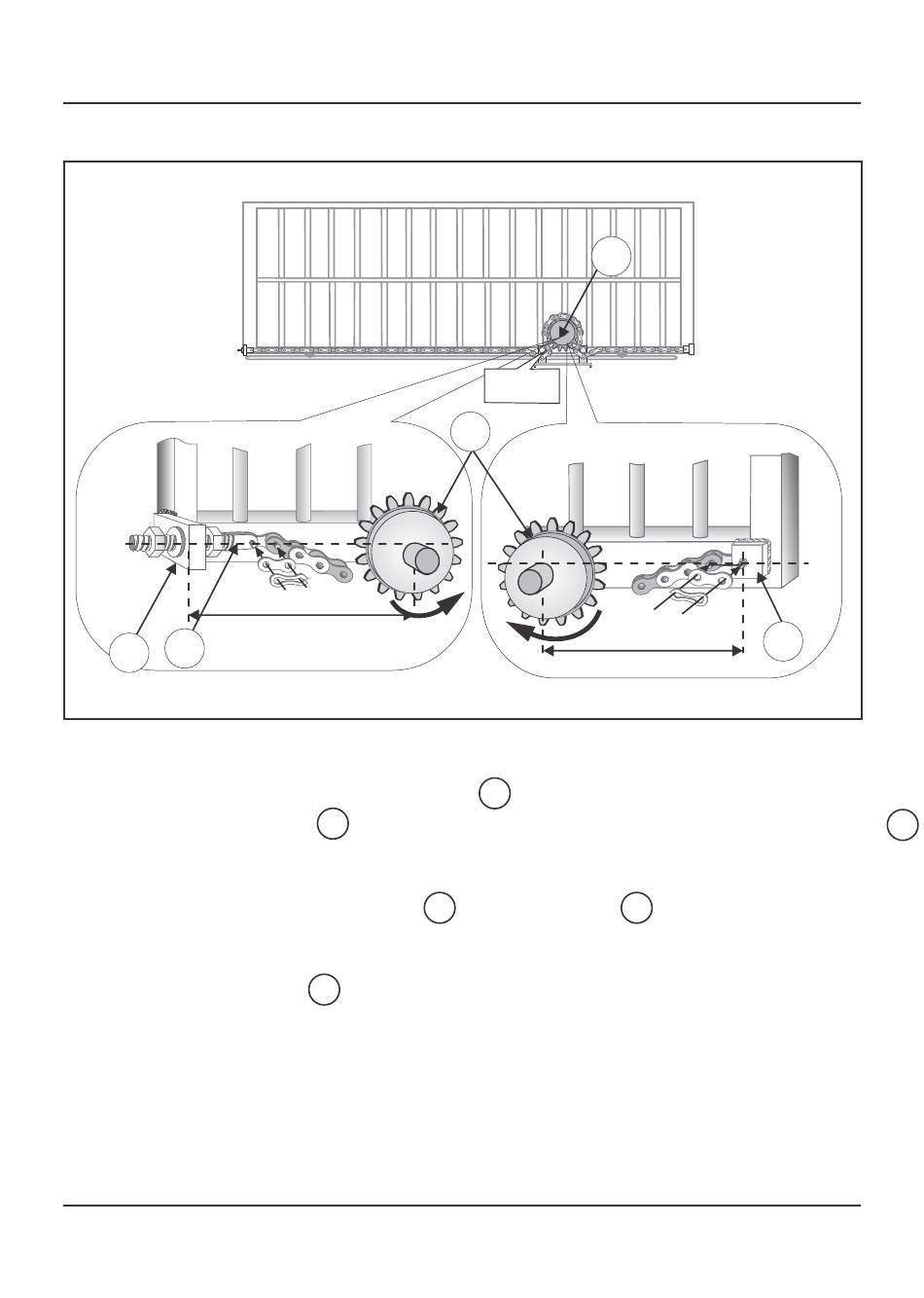

Figure 20 Installation de l'entraînement par chaîne
Soudez l'arrière de la plaque d'ancrage 1 sur le portail afin que la ligne centrale
de la broche de tension 2 soit alignée avec le haut de l'arbre sur la poulie folle 4.
4
Laissez au moins 100 mm entre les poulies folles et les supports d'ancrage.
- Alignez le support d'ancrage fixé 3 comme pour le 1
.
- Assurez-vous que la direction de la chaîne sur le pignon est
comme montrée (voir 5 ).
Page 27
