2.1.2 Conseils d'installation

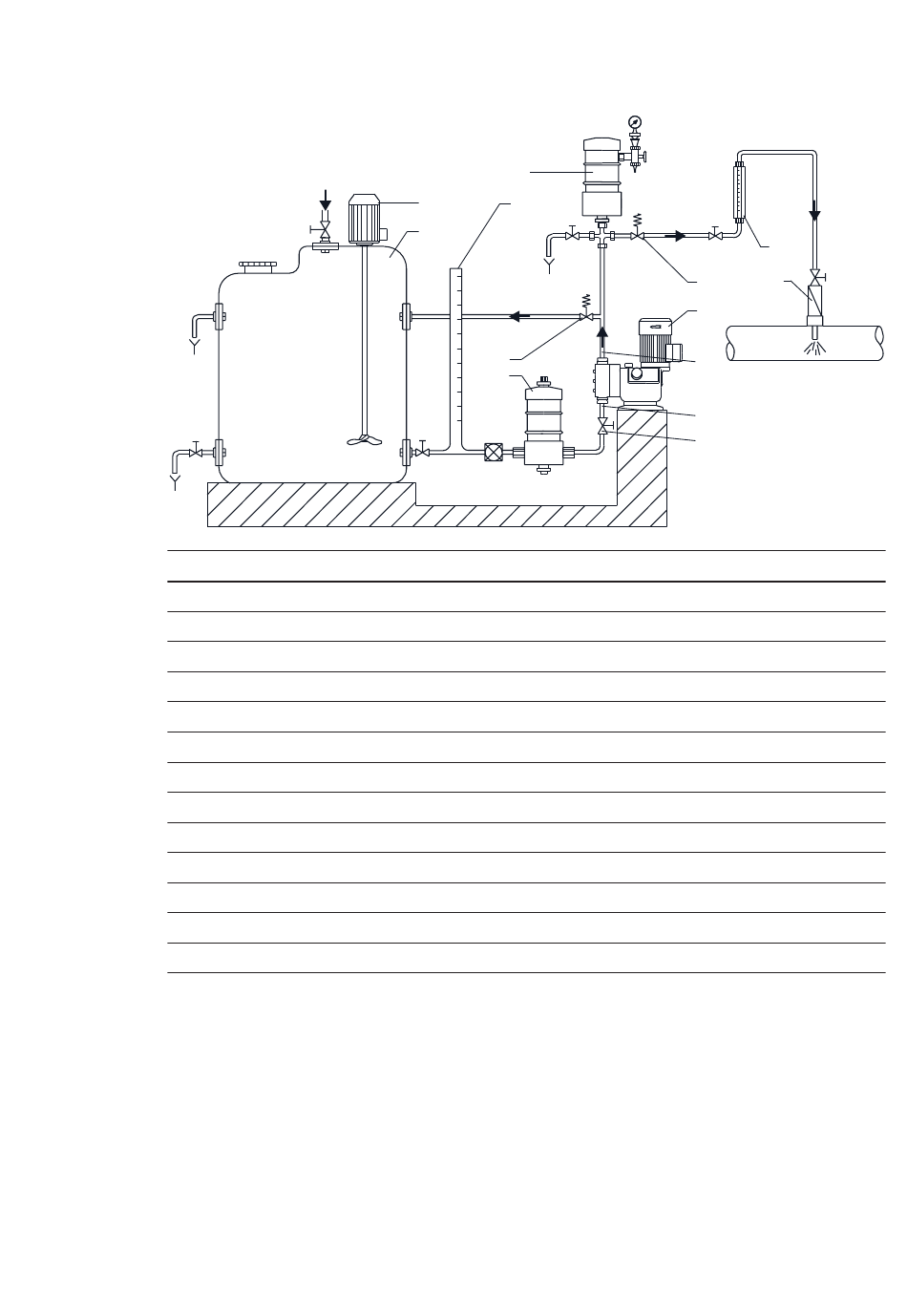

Le schéma illustre un exemple d'installation optimale. Les sous-paragraphes suivants décrivent
différents composants et indiquent leurs conditions d'utilisation.
Pos. Composant
1 Réservoir de dosage
2 Agitateur électrique
3 Cylindre gradué
4 Amortisseur de pulsations, côté aspiration
5 Pompe doseuse
6 Vanne de décharge de pression
7 Vanne de montée en pression
8 Amortisseur de pulsations, côté refoulement
9 Tube de mesure
10 Unité d'injection
11 Robinet d'arrêt
p1 Pression à la vanne d'aspiration
p2 Pression à la vanne de refoulement
2.1.2.1 Installation avec clapet à bille et clapet anti-retour
Pour faciliter le dégazage de la tête de dosage, il est recommandé d'installer un clapet à bille (12)
avec bypass juste après la vanne de refoulement.
Pour éviter tout reflux dans la tuyauterie de refoulement et simplifier la mise en route, il est recom-
mandé d'installer un clapet anti-retour (13) sur la tuyauterie de refoulement.
8
2
3
1
6
4
DMX 221 | | 7
9
10
7
5
p2
p1
11
