Programmation

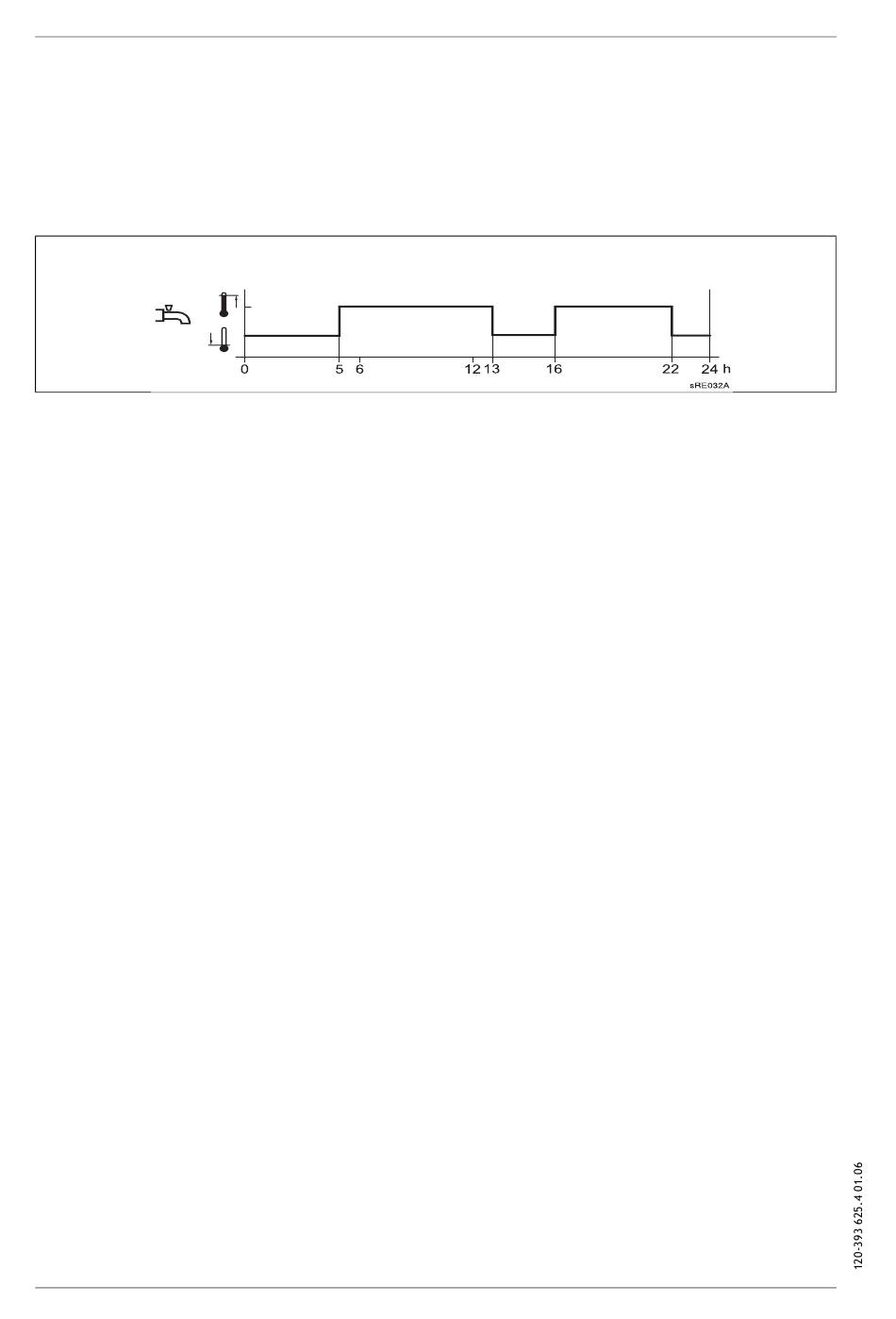

Fig. 16: Libération selon le programme de commutation de temps 4 (exemple)
Libération pompe circu-
lation
(1660)
Encl. périodique pompe
circ.
(1661)
Schéma hydraulique
(5701)
Pompe primaire
(5761)
sorties relais
(5920 bis 5928)
58
Programme horaire 4/ECS: La température de l'eau potable est
commutée, indépendamment des programmes de commutation de
temps des circuits de chauffe, entre la valeur théorique de la tem-
pérature de l'eau potable et la valeur théorique réduite de la tem-
pérature de l'eau potable. Le programme de commutation de
temps 4 est ici utilisé (voir fig. 16).
Programme horaire 3/CCP: La pompe de circulation est libérée en
fonction du programme de temps 3 (voir Prog. no. 540 à 556).
Libération ECS: La pompe de circulation est libérée lorsque la
préparation d'eau potable est libérée.
Programme horaire 4/ECS: La pompe de circulation est libérée en
fonction du programme de temps 4 du régulateur local.
La pompe de circulation est mise en marche à l'intérieur du temps
de libération pendant 10 min et à nouveau mise hors service pen-
dant 20 min.

Configuration

Réglage du code pour le système hydraulique. Les indications du
code sont comprises dans les instructions de l'accessoire corres-
pondant. Pour un circuit de chauffe de pompe, inscrire «2».
La pompe d'alimentation peut être utilisée pour assister les circuits
de chauffe et du circuit d'eau potable. Au prog. n° 5761, l'exigence
de chaleur assistée par la pompe d'alimentation est fixée. La sé-
lection d'exigences de chaleur au choix est la suivante:
Zones avec ppe primaire
CC1 avec ppe primaire
CC2 avec ppe primaire
ECS avec ppe primaire
Défaut : fonctionnement conforme au schéma hydraulique.
Sortie di signilation: la sortie message est actionnée quand le ré-
gulateur a donné un ordre à l'automate de chauffe. En cas de dé-
rangement ne permettant pas de mettre l'automate de chauffe en
service, la sortie message est arrêtée.
Sortie d'alarme: la sortie est active quand l'appareil présente un
dérangement exigeant un déverrouillement manuel.
Message de service: la sortie est active quand le brûleur est en ser-
vice.
Transformateur externe : cette sortie sert à arrêter le transforma-
teur externe. La sortie est active lorsque le transformateur exter-
ne est utilisé; dans le cas contraire, elle n'est pas active. Le
transformateur externe doit être arrêté aussi souvent que possible
pour minimiser la consommation d'énergie totale du système.
