Étape A - Installer le raccord à l'arrivée d'eau froide
Vérifiez les régulations locales en matière
de plomberie et assurez-vous que vous êtes
conforme, ensuite installez le raccord à l'arrivée
d'eau froide fourni.
Le raccord doit comporté un connection
1/4''(6.35 mm) au tuyau de l'osmoseur.

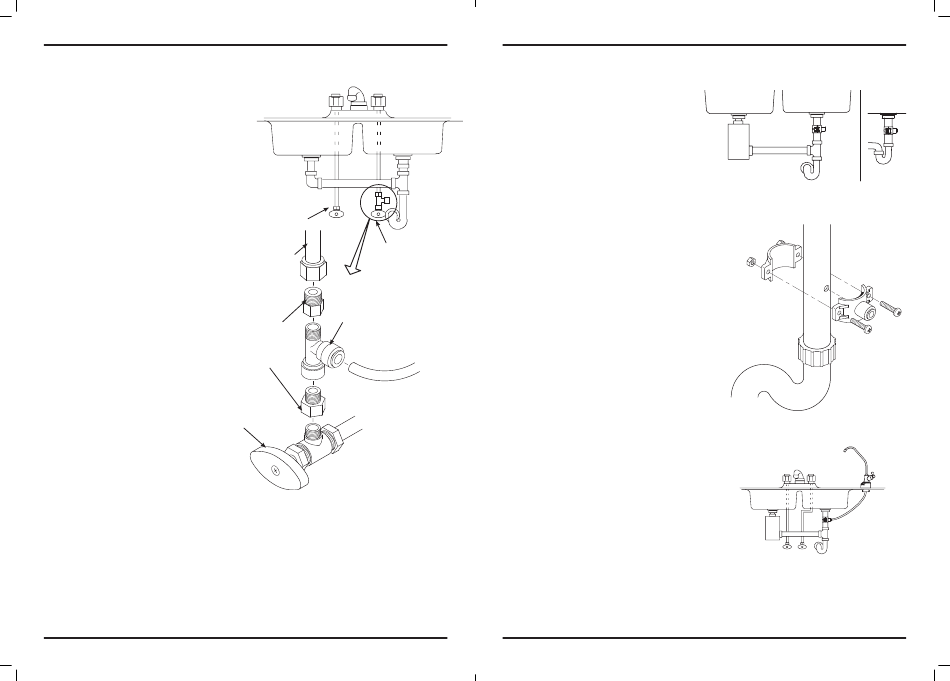

Une installation type, avec des raccords de
plomberie standards est illustrée en Figure 7.
IMPORTANT: Avant de commencer, fermez
les robinets d'arrivée d'eau froide et d'eau
chaude (cf Figure 7). Utilisez un seau pour
récupérer l'eau lorsque vous dévisserez les
tuyaux.
En accord avec les normes de plomberie,
installez un raccord sur le tuyau d'arrivée d'eau
froide pour insérer ensuite un tuyau en 1/4''
(6.35 mm). Une connection type est illustrée en
Figure 7. Vous pouvez utiliser des raccord en
soudure ou filetés. Si vous utilisez des raccords
filetés, assurez-vous d'utiliser des joints de
tuyaux ou du Teflon sur le filetage extérieur.
Ne pas connecté les tuyaux de l'osmoseur
pour le moment. Cette étape interviendra plus
tard dans l'installation.
Vanne d'arrêt d'eau
chaude
Tuyau d'eau
Vanne d'arrêt d'eau
froide
froide
Raccord d'alimentation
en eau froide (fourni)
Adaptateurs pour
Tuyau vert 1/4'' vers
raccord d'alimention
l'entrée de l'osmoseur
en eau froide (fournis)
Vanne d'arrêt d'eau
froide
CONNECTION TYPE SUR L'ARRIVÉE D'EAU
(utilisant le raccord fourni)
8
Étape B - Installer de l'évacuation de l'osmoseur sous l'évier
INTRODUCTION
Un point d'évacuation est requis pour l'eau évacuée par la
membrane d'osmose inverse. Vous avez 2 options :
•
Installer le collier d'évacuation fourni avec votre
appareil (cf Fig. 8 & 10). Celui-ci est à installer dans le
cas d'une installation sous évier. Le collier d'évacuation
est installé sur le tuyau d'évacuation du robinet au-
dessus du siphon. Cf Fig. 9.
•
Utilisation d'une autre évacuation de votre logement
(cf Fig. 11 & 12) Celui-ci est normalement utilisé sur
des installations à distance. Le tuyau d'évacuation de
l'osmoseur va directement à l'égout.
NOTE: des régulations locales peuvent exiger un type
d'évacuation spécifique. Outre les régulations locales,
l'installation de l'évacuation peut être faite sous l'évier
ou sur une installation à distance. Contactez votre
plombier si vous n'êtes pas à l'aise avec les procédures
de plomberie.
INSTALLER LE COLLIER D'ÉVACUATION
(Installation sous évier)
Le collier d'évacuation fourni avec l'osmoseur est conçu pour
s'adapter à un tuyau d'évacuation de 3.8 cm de diamètre.
Dans les étapes qui suivent, vous allez installer le collier
d'évacuation au dessus (en amont) du siphon d'évacuation
Cf Fig. 8. Assurez-vous de respecter les exigences locales
en matière de plomberie.
NOTE: Avant de commencer, inspectez le tuyau
d'évacuation sous évier et assurez-vous qu'il n'y ait
pas de traces de corrosion. Remplacez si nécessaire
avant de poursuivre l'installation.
1. Positionnez les 2 parties du collier autour du tuyau
d'évacuation environ 15 cm au-dessous du siphon
Cf Fig.9. Assurez-vous que le raccord-rapide est en
direction des filtres de l'osmoseur.
NOTE: Positionnez le collier de manière à ce que le
tuyau d'évacuation de l'osmoseur s'insère tout droit
dans le raccord rapide, sans boucle.
2. Utilisez le trou du raccord rapide pour faire une marque
sur le tuyau d'évacuation à l'endroit où un trou de 9.5
mm de diamètre doit être percé (Cf Fig.9), puis retirer le
collier d'évacuation.
NOTE: Ne pas percer le trou à travers le raccord rapide.
Cela pourrait endommager le O-Ring.
3. Percez un trou de 9.5 mm de diamètre dans le tuyau
FIG. 7
d'évacuation.
4. Nettoyez les conduites de l'évier pour vérifier une fuite
éventuelle.
5. Placez les 2 parties du collier d'évacuation à nouveau
autour du tuyau d'évacuation. Utilisez un crayon pour
aligner le raccord rapide en face du trou percé.
6. Assemblez les vis et les écrous (cf Fig. 9). Bien visser
de chaque côté pour bien fixer le collier d'évacuation
autour du tuyau. Ne pas trop serrer les vis
Évier simple
Double évier
Collier
d'évacuation
Siphon
d'évacuation
d'évacuation
Siphon
d'évacuation
FIG. 9
IMPORTANT: Ne pas installer le raccord d'évacuation à
l'égoût sous le siphon. Localiser le raccord
à l'égoût afin que le tuyau noir d'évacuation
à l'égoût issu du robinet d'osmose inverse
s'insère de manière RECTILIGNE dans le
raccord.
FIG. 10
9
Siphon
FIG. 8
