EURODESK SX3242FX/SX2442FX Manuel d'utilisation
1.2 Le manuel d'utilisation
Ce manuel est destiné à vous fournir une vue d'ensemble des commandes
et connexions dont il présente l'utilisation en détail. Nous avons regroupé
les éléments selon leurs fonctions afin que vous saisissiez rapidement
l'architecture de votre console. Les illustrations numérotées jointes vous
aideront à retrouver facilement tous les éléments de votre console. Pour tout
complément d'information concernant un thème précis, consultez notre site
http://behringer.com dont les pages produit ainsi que le glossaire vous fourniront
des précisions sur de nombreux termes spécialisés.
2. Commandes et Connexions
Les chapitres suivants détaillent toutes les fonctions de votre console amplifiée.
Lisez-les en gardant la feuille jointe à portée de main : ses illustrations
numérotées vous permettront de conserver une vue d'ensemble de l'appareil.
2.1 Canaux mono
2.1.1 Entrées micro et ligne
(1)
(2)
(3)
(4)
(5)

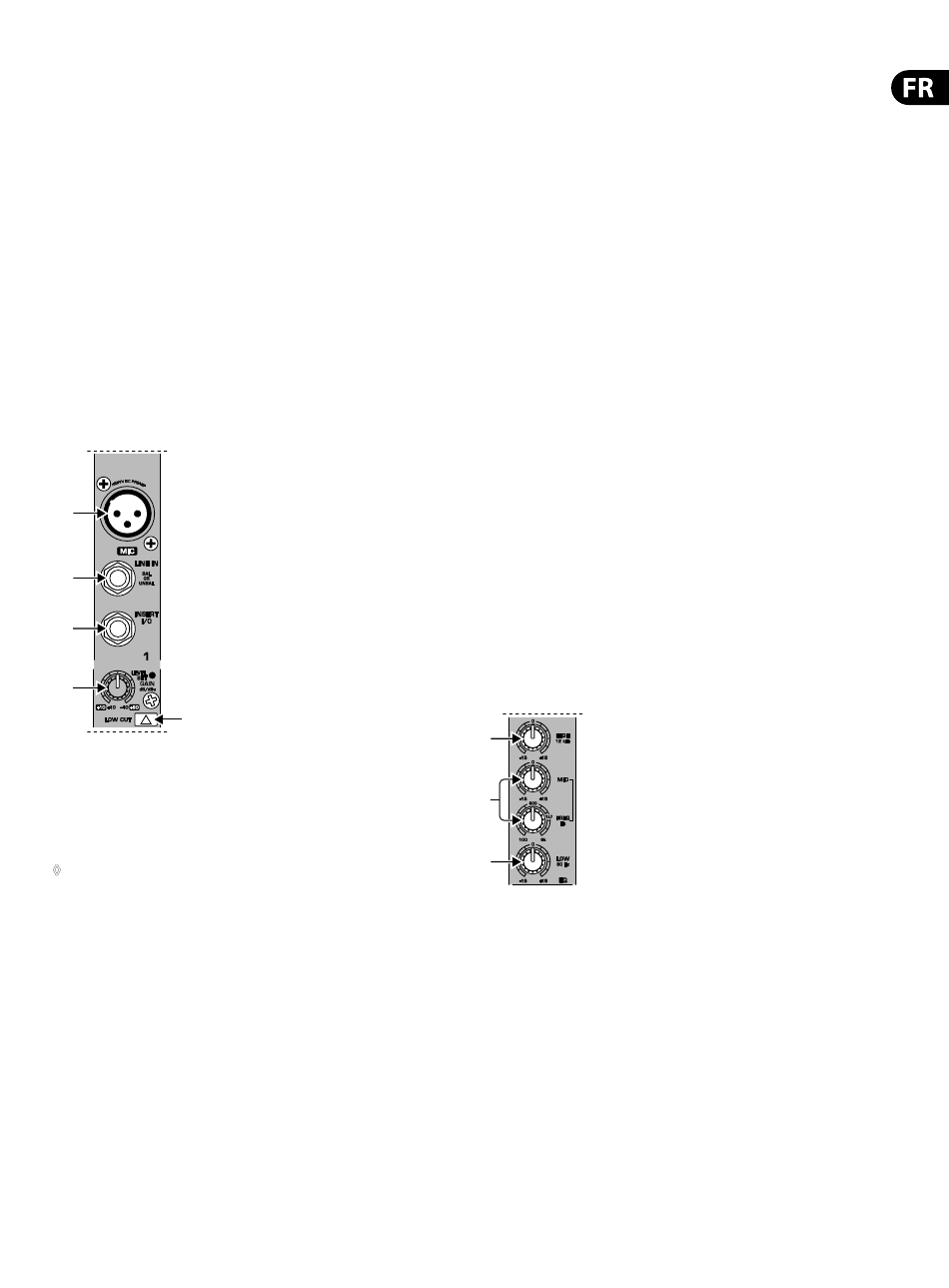

Fig. 2.1:
Connexions et commandes des entrées micro/ligne
(1) Chaque canal mono propose une entrée micro symétrique sur XLR
accompagnée d'une alimentation fantôme +48 V nécessaire au
fonctionnement des micros électrostatiques que l'on active avec une simple
touche du panneau arrière.
◊
Avant d'activer l'alimentation fantôme, éteignez votre système de
diffusion pour ne pas lui transmettre de bruit de mise sous tension
pouvant l'endommager. Consultez aussi les conseils du chapitre 2.11
« Panneau arrière ».
(2) Chaque canal mono dispose également d'une entrée ligne sur jack
symétrique 6,3 mm. Bien entendu, on peut y raccorder des liaisons
asymétriques (jacks mono).
(3) On utilise les connecteurs INSERT I/O (inserts) pour traiter le signal à l'aide
d'un processeur de dynamique ou d'un égaliseur. Sur le trajet du signal dans
le canal, l'insert intervient avant le fader, l'égaliseur et les départs auxiliaires.
Les périphériques câblés en insert traitent l'ensemble du signal original
alors que les périphériques câblés en auxiliaire (habituellement des multi-
effets) ajoutent un signal d'effet au signal original. C'est pourquoi il n'est
pas avantageux de câbler un compresseur ou un égaliseur en auxiliaire.
L'insert dérive le signal du canal de la console, l'amène vers un périphérique
(processeur dynamique et/ou égaliseur) puis le reconduit dans la console à
l'endroit exact où il avait été détourné. Cette dérivation du trajet du signal
ne se produit que si un connecteur est logé dans l'insert (jack stéréo :
pointe = sortie du signal, bague = entrée du signal). Tous les canaux mono
sont pourvus d'inserts. Vous pouvez également utiliser les inserts comme
sorties directes (Direct Out). Pour ce faire, il vous faut un câble muni d'un
jack mono à une extrémité (pour l'entrée de l'enregistreur ou du processeur
d'effets) et d'un jack stéréo à l'autre. Reliez ce connecteur, dont vous aurez
relié en pont la bague et la pointe, à l'insert de la console.
(4) Le potentiomètre GAIN détermine l'amplification d'entrée. Mettez cette
commande en butée gauche avant de câbler ou décâbler une source
audio de l'entrée.
Ce potentiomètre possède deux échelles de valeurs : la première s'étend de
+10 à +60 dB et correspond à l'entrée MIC. Elle exprime l'amplification du
signal micro.
La seconde échelle de valeurs s'étend de +10 à -40 dBu et correspond à
l'entrée ligne. Elle exprime la sensibilité de l'entrée. Pour le réglage du
niveau d'entrée des sources possédant un niveau ligne standard (-10 dBV
ou +4 dBu), procédez comme suit : fermez le potentiomètre GAIN puis
connectez la source. Placez ensuite le potentiomètre GAIN sur le niveau de
sortie spécifié par le fabricant de la source. L'afficheur de sortie de la source
doit indiquer 0 dB sur les crêtes du signal. Pour +4 dBu, ouvrez légèrement
le GAIN. Pour -10 dBV, ouvrez-le encore un peu plus. Pour finaliser le réglage
de niveau, alimentez l'entrée de la console avec un signal et observez la LED
LEVEL SET. Elle s'allume lorsque le niveau nominal optimal est atteint.
(5) Les canaux mono disposent d'un filtre coupe-bas à pente raide LOW CUT.
Il permet de supprimer les bruits indé-sirables dans le bas du spectre
(18 dB/oct, -3 dB à 80 Hz).
2.1.2 Egaliseur
Chaque canal mono possède un égaliseur 3 bandes. Pour chacune d'elles,
on peut augmenter ou réduire le niveau de la bande de fréquences jusqu'à 15 dB.
Lorsque ces commandes sont en position centrale, l'égaliseur est neutre.
(6)
(7)
(8)
Fig. 2.2:
Egaliseur des canaux
(6) Le potentiomètre HIGH de la section d'égalisation contrôle les hautes
fréquences de son canal. Ce filtre en plateau permet de modifier le niveau de
toutes les fréquences situées au-dessus de la fréquence seuil (12 kHz).
(7) Le potentiomètre MID modifie le niveau des médiums du canal. Ce filtre
semi-paramétrique possède une fréquence centrale que l'on règle à l'aide
du potentiomètre FREQ. Il permet de sélectionner une fréquence comprise
entre 100 Hz et 8 kHz. On augmente ou réduit le niveau de la bande de
fréquences avec le potentiomètre MID.
(8) Le potentiomètre LOW permet d'amplifier ou d'amoindrir le niveau des
graves. Comme pour le traitement des aigus, il s'agit d'un filtre en plateau
qui modifie le niveau de toutes les fréquences situées sous la fréquence
seuil (80 Hz).
