Cette section contient les informations et les avertis-
sements nécessaires pour la maintenance périodique
des instruments 2400 ainsi que pour localiser et
résoudre d'éventuels problèmes. En cas de dysfon-
ctionnement de l'instrument, il est conseillé de la consulter
avant de contacter le Service Après-vente Gefran.
S'il a été installé et configuré conformément aux instructions
et recommandations contenues dans les Sections 2 et 4 du
présent Manuel, l'instrument 2400 ne requiert pas d'interven-
tions de maintenance particulières, en dehors des normales
opérations de nettoyage de sa façade et, éventuellement, de
ses composants internes.
Pour accéder aux composants internes de l'instrument
(par exemple, pour les opérations de nettoyage ou de
vérification des cavaliers), il suffit de dévisser
la vis de fixation située dans la partie inférieure
de la façade et d'extraire l'instrument, sans qu'il
soit nécessaire de débrancher les câbles. Vérifier
néanmoins que l'alimentation a bien été coupée en amont
de l'instrument.
Il y a lieu de rappeler que l'instrument 2400 est dépourvu
d'interrupteur ON/OFF.
Nettoyage
Pour nettoyer la façade et le boîtier, utiliser exclusivement
un chiffon humidifié d'eau ou d'alcool. Ne pas utiliser
de solvants dérivés d'hydrocarbures (trichloréthylène,
essence, etc.). Ne pas utiliser de l'air comprimé pour
éliminer la poussière présente sur les cartes électroni-
ques ; si nécessaire, utiliser un pinceau souple propre.
Riparazioni
Les réparations de l'instrument doivent être exclusivement
effectuées par un personnel techniques convenablement
formé et autorisé par Gefran. Tout tentative de répara-
tion ou de modification des caractéristiques matériel-
les de l'instrument de la part d'un personnel non auto-
risé, annulera automatiquement la garantie.

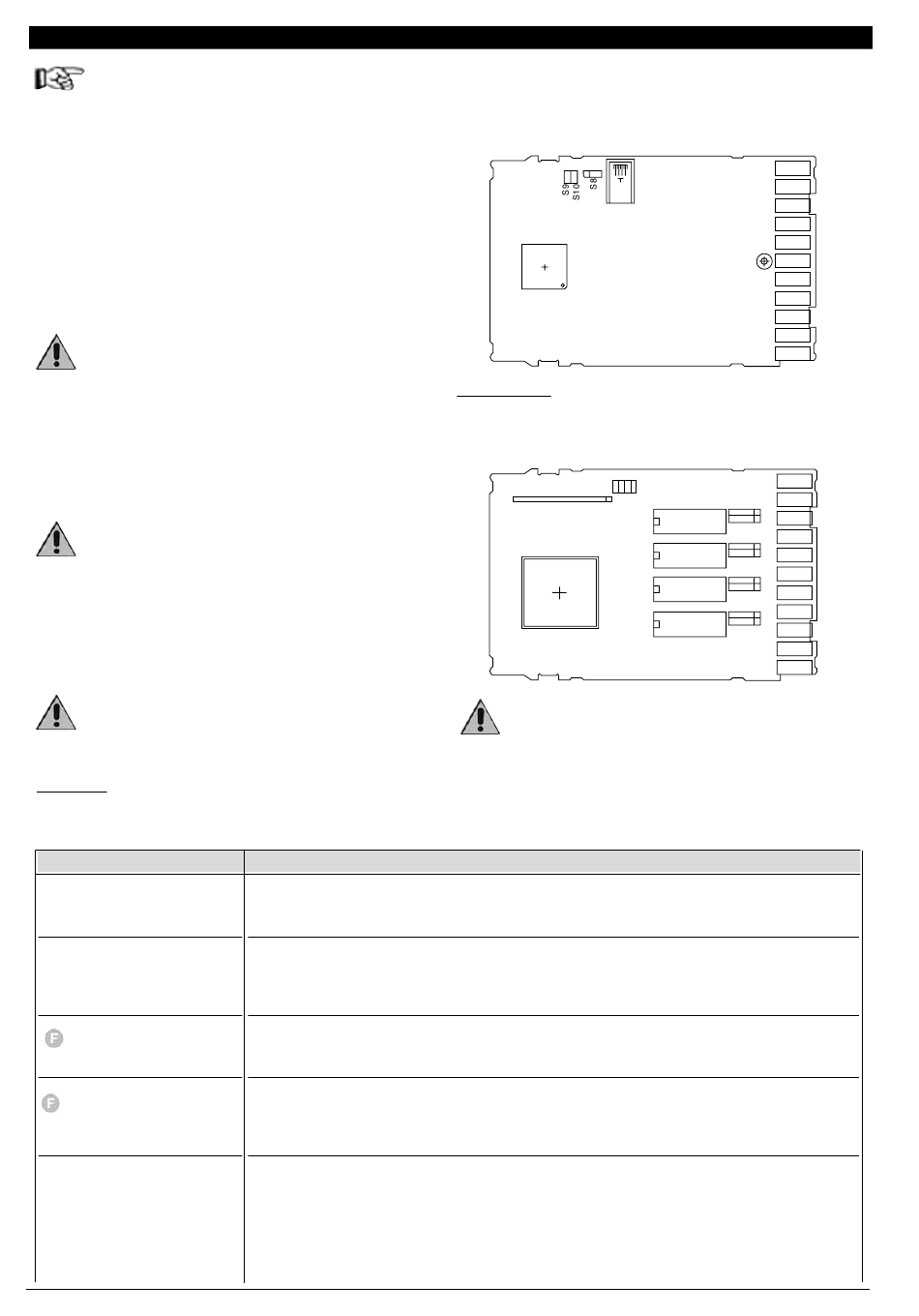

Vérification des cavaliers
Carte CPU
Sur le côté composants de la carte CPU, se trouve le cavalier
Solution des problèmes
Symptôme
L'afficheur et les diodes de
l'instrument ne s'allument pas
Les caractères affichés sont
incomplets ou illisibles
Tout en maintenant la touche
appuyée, il est impossible
d'accéder aux menus de confi-
guration
Tout en maintenant la touche
appuyée, il est impossible
d'accéder à certains
paramètres et/ou menus de
configuration
A la place de la variable de
processus, l'afficheur PV
visualise l'un des messages
suivants:
LO - KI - SBR - ERr - Ebr
Ebr. L o - Er. r td
42
6 • MAINTENANCE
Cause et solution conseillée
Mauvaise alimentation de l'instrument. Vérifier la présence de la tension d'alimentation sur les
bornes 10-11. Vérifier que la tension d'alimentation correspond bien aux spécifications indi-
quées dans le sigle de commande: 2400 – x – x – x – x – 1 = 100..240Vac/cc
Possible panne d'un ou de plusieurs segments de l'afficheur. Vérifier le fonctionnement de tous
les segments, en mettant l'instrument hors tension, puis de nouveau sous tension. Lors de la
remise sous tension, un test d'autodiagnostic est effectué pour vérifier l'allumage intermittent
de tous les segments (affichage de la valeur 88888). Si un ou plusieurs segments ne s'allument
pas, s'adresser à un revendeur agréé Gefran.
Si le problème apparaît lors de la première installation, cela signifie probablement que la con-
figuration matérielle de l'instrument ne prévoit pas la possibilité de modifier les paramètres
préétablis au-delà de la valeur de consigne ou des seuils d'alarme, au niveau 1 de visualisa-
tion. (L'accès à la modification des paramètres est habilité par le cavalier S9 sur la carte CPU)
L'accès à certains menus et/ou paramètres est commandé par un mot de passe (PAS) ) et un
code de protection (PRO) qui désactive la modalité de configuration.
Pour programmer correctement le mot de passe et le code de protection, se reporter à la
Section 4, "Configuration/Programmation".
Dans les quatre premiers cas, cela signifie qu'une erreur a été détectée sur la valeur de l'en-
trée (pour plus de détails, voir la Section 3).
Err, signifie, en cas de sonde Pt100, que l'entrée est en court-circuit. En cas de TC en court-
circuit, l'afficheur PV visualise la température ambiante au lieu de la variable de processus. En
cas d'entrée 4...20mA, cela indique que l'émetteur est coupé ou non alimenté.
Ebr signifie que la sonde pont de jauge est coupée ou non alimentée.
Ebr. L o indique l'absence de tension d'alimentation de la sonde
Er. r td indique que le troisième fil de la sonde PT100 est coupé ou non raccordé
S9, qui habilite (si inséré) l'accès aux menus de configuration
de l'instrument.
1 2 3
J6
IC9
Carte CPU
Carte POWER
Sur le côté composants de la carte POWER, se trouvent les
cavaliers J1, J2, J3, J4 pour sélectionner le type de contact
no/nf des sorties par relais.
S1 S3
S2
J5 S4
T1
Carte POWER
L'instrument contient des composants sensibles
aux charges électrostatiques. De ce fait, des
mesures spécifiques doivent être prises lors de
la manipulation des cartes électroniques, pour ne
pas endommager ces composants de manière irrémédia-
ble.
2400 – x – x – x – x – 0 = 20..27Vac/cc
J11A
J10A
J9A
J8A
J7A
J6A
J5A
J4A
J3A
J2A
J1A
J22
J21
K4
N04
J4
J20
J19
N03
K3
J3
J18
K2
N02
J17
J2
J16
K1 N01
J15
J1
J14
J13
J12
