Cette section illustre les fonctions et les modalités d'utilisation des afficheurs, des indicateurs lumineux et
des touches qui constituent l'interface opérateur de l'instrument 2400. Elle est donc indispensable pour
exécuter correctement la programmation et la configuration des instruments.

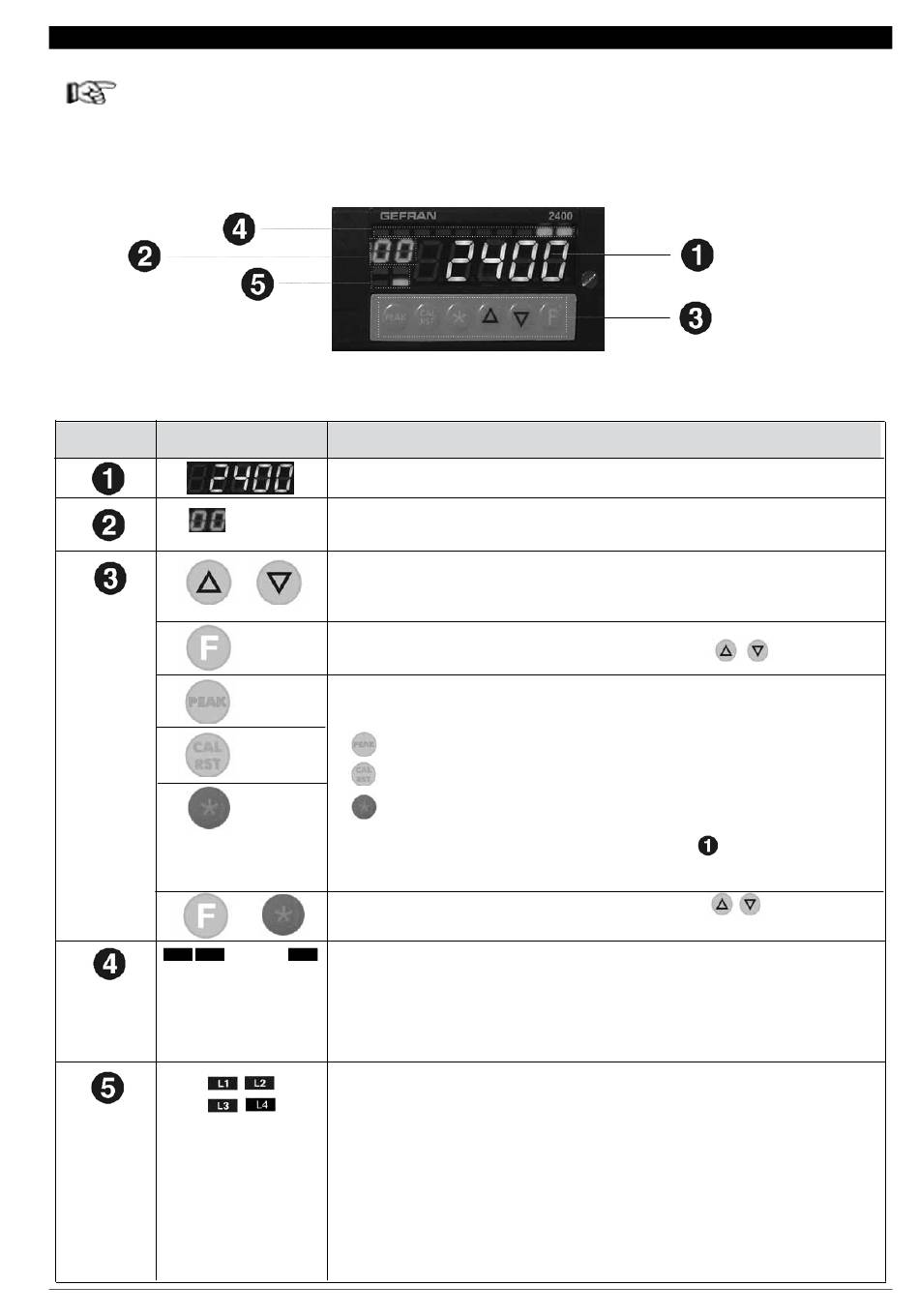

Interface Opérateur
ID Symbole
AL1 AL2 ................... AL10
80290F_MHW_2400_02-2013_FRA
3 • FONCTIONNEMENT
Fonction
PV : Affiche la variable de processus, l'identificateur des menus, l'identificateur
et la valeur des paramètres ainsi que les codes d'erreur
F: Affiche la valeur de l'indice relatif à la variable visualisée par l'afficheur PV ;
l'unité de mesure est définie lors de la configuration
Incrémente/décrémente la valeur du paramètre affiché jusqu'à atteindre la valeur
maxi/mini.
Actionnés en continu : augmente progressivement la vitesse d'incrément/
décrément de la valeur affichée.
Permet de surfer parmi les différents menus et paramètres.
Valide la valeur du paramètre existant (ou modifiée par
le paramètre suivant.
Touches (pour la configuration, voir le paramètre BVT1, BVT2, BVT3 dans le menu KRD
)
Configuration standard:
activation crête maximum entrée IN1
contrôle calibrage pont de jauge entrée IN1
désactivé (aucune fonction)
Les fonctions ne sont actives que lorsque l'afficheur
de processus au niveau 1
Valide la valeur du paramètre existant (ou modifiée par
+
le paramètre précédent.
Indicateurs d'état des alarmes:
ON (activé)
OFF (désactivé)
Indicateurs de fonction : pour la configuration, voir le paramètre LeD. 1 , LeD. 2 ,
LeD. 3 , LeD. 4 dans le menu KRD
Configuration standard :
L1 = ON (affiche la crête maximum IN1)
L2 = ON (contrôle calibrage automatique IN1)
L3 = ON (DI1 activé) répétitions DI1
OFF (DI1 désactivé)
L4 = ON (DI2 activé) répétition DI2
OFF (DI2 désactivé)
) et sélectionne
visualise la variable
) et sélectionne
