Connexions en face arrière
1) Sortie audio, Canal 1 sur connecteur Neutrik Speakon
2) Sortie audio, Canal 2 sur connecteur Neutrik Speakon
3) Entrée audio, Canal 1 sur connecteur Cannon XLR
4) Entrée audio, Canal 2 sur connecteur Cannon XLR
5) Cordon d'alimentation
6) Ouïes d'aération
5

Avant D'utiliser L'amplificateur

Ramenez les potentiomètres de gain sur leur valeur minimum, puis effectuez la connexion des
entrées et des sorties. Allumez ensuite l'amplificateur, puis réglez les potentiomètres de gain
considerant que la position 0dB correspondra avec un signal de 1.05V (DIGAM 3000) / 1.10V (DIGAM
5000) / 1.12V (DIGAM 7000) à la puissance nominale sur une charge de 4 ohm.
La sérigraphie indiquée sur les potentiomètres de gain correspond à une atténuation de gain de 3dB.
Il est possible aussi d'utiliser votre amplificateur avec un gain constant de +26 dB, au travers d'un
réglage qui doit être effectué à l'intérieur de l'appareil par un technicien qualifié. Réglez ensuite les
ATTENTION : Les amplificateurs ne peuvent pas fonctionner en mode bridgé mono.
Les amplificateurs DIGAM disposent d'un circuit de correction de facteur de puissance automatique
qui permet de maintenir une interface parfaite avec le secteur. Les amplificateurs constituent une
charge résistive pour le secteur ce qui réduit au minimum la puissance réactive et la distorsion
harmonique sur le courant. Ce système permet de maintenir le même niveau de performances même
en cas de variation de la tension du secteur.
L'étage de sortie des amplificateurs DIGAM est bridgé. Les deux bornes de sortie (positive et
négative) vers le haut-parleur se trouvent à une tension continu fixe par rapport à la masse (et la terre)
du système. Cette tension varie de 40Vdc à 80Vdc selon le modèle.
La connexion d'un processeur équipée d'un système "feed-back" doit être effectuée au travers de
La formule ci-dessous vous permet de calculer la valeur du condensateur pour effectuer
branchement selon le schéma suivant.
C≅ 1 / (30*Zin) ou Zin est l'impédance d'entrée du processeur utilisé.
POWERSOFT
4
6

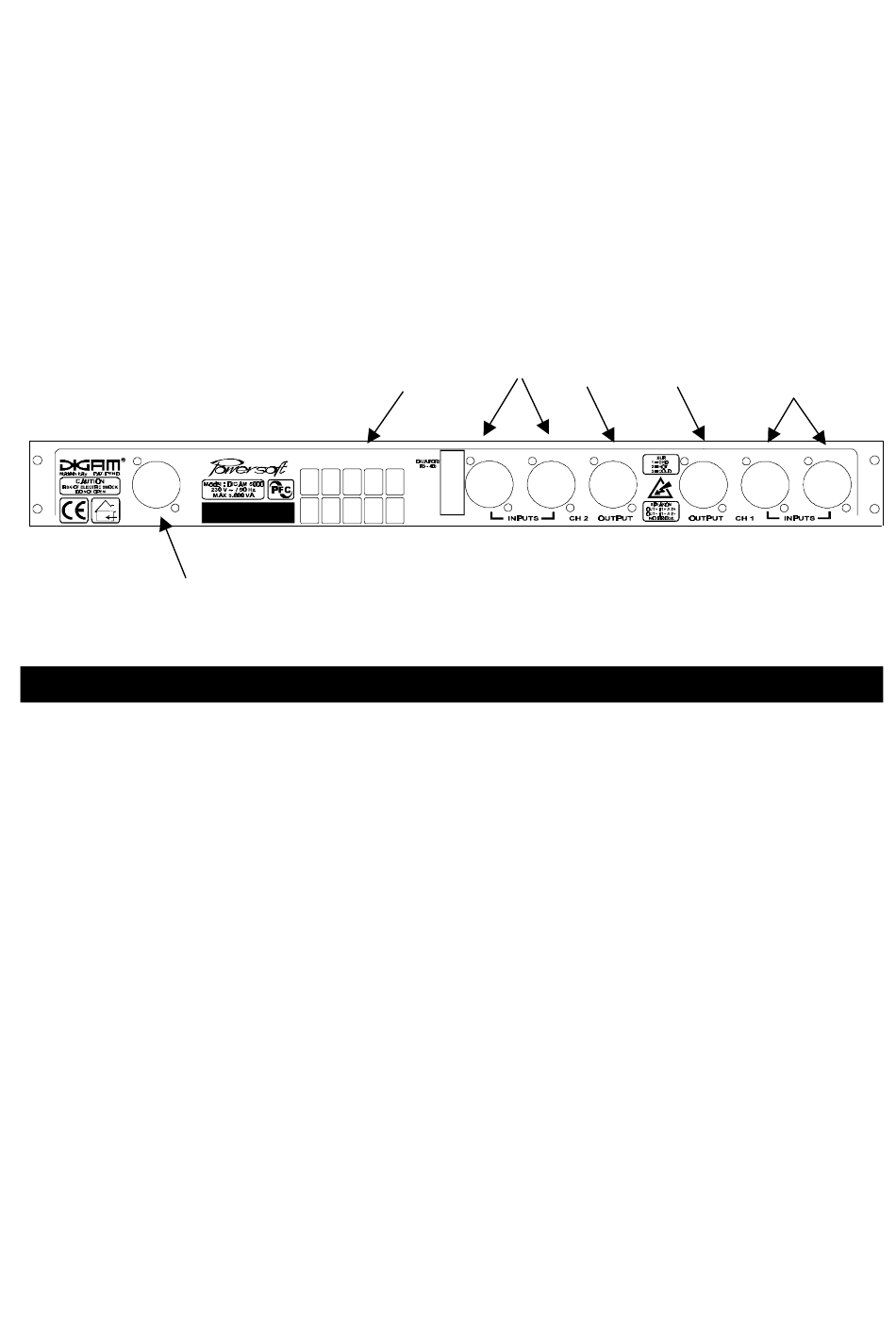

Fig. 2 : Façade Arrière
FRANCAIS - 6
2 1
3
le
