IST-1380.UR01.03/B
INSTALLATION
L'installation de l'unité déportée CE380UR consiste dans sa fixation murale et son
raccordement électrique avec les sondes, le bus et la centrale.
Positionnement et fixation
La position de l'unité CE380UR s'établit en fonction de la géométrie de l'ambiance et du
type de détection et par conséquent, des sondes utilisées, de façon à optimiser la câblerie
nécessaire. Il est recommandé de placer l'unité près du capteurs qui doivent être connectés,
pour réduire la distance entre eux et l'unité. Il est recommandé de placer le CE380UR ainsi
vous pouvez facilement exécuter les contrôles à venir et le remplacement de la batterie.
Ouverture du couvercle: le CE380UR s'ouvre en dévissant les 4 vis positionnées aux 4
coins du boîtier en ayant soin, lors de son démontage, de penser qu'il est raccordé par le
câble de terre au borniers d'alimentation.
Fixation: le CE380UR se fixe au mur à l'aide de 3 chevilles et vis en utilisant les 3 trous
disposés sur le fond du boîtier. Il est conseillé de commencer par le trou supérieur, situé au
centre puis de marquer et percer ceux du bas après avoir vérifié l'horizontalité du coffret.
Batterie: pour garantir le fonctionnement de la CE380UR, même en l'absence d'alimentation
secteur, peut être installé à l'intérieur, une batterie au plomb étanche, de 12V/3Ah
134x67x62
(fig.
5). L'autonomie est d'environ 2 heures à pleine charge (voir tableau des
caractéristiques techniques en
Dessins et la position des cartes dans l'armoire de CE380UR
Bornier de raccordement Bus Sériel RS485
Bornier des entrées S5 à S8
S5
S6
S7
S8

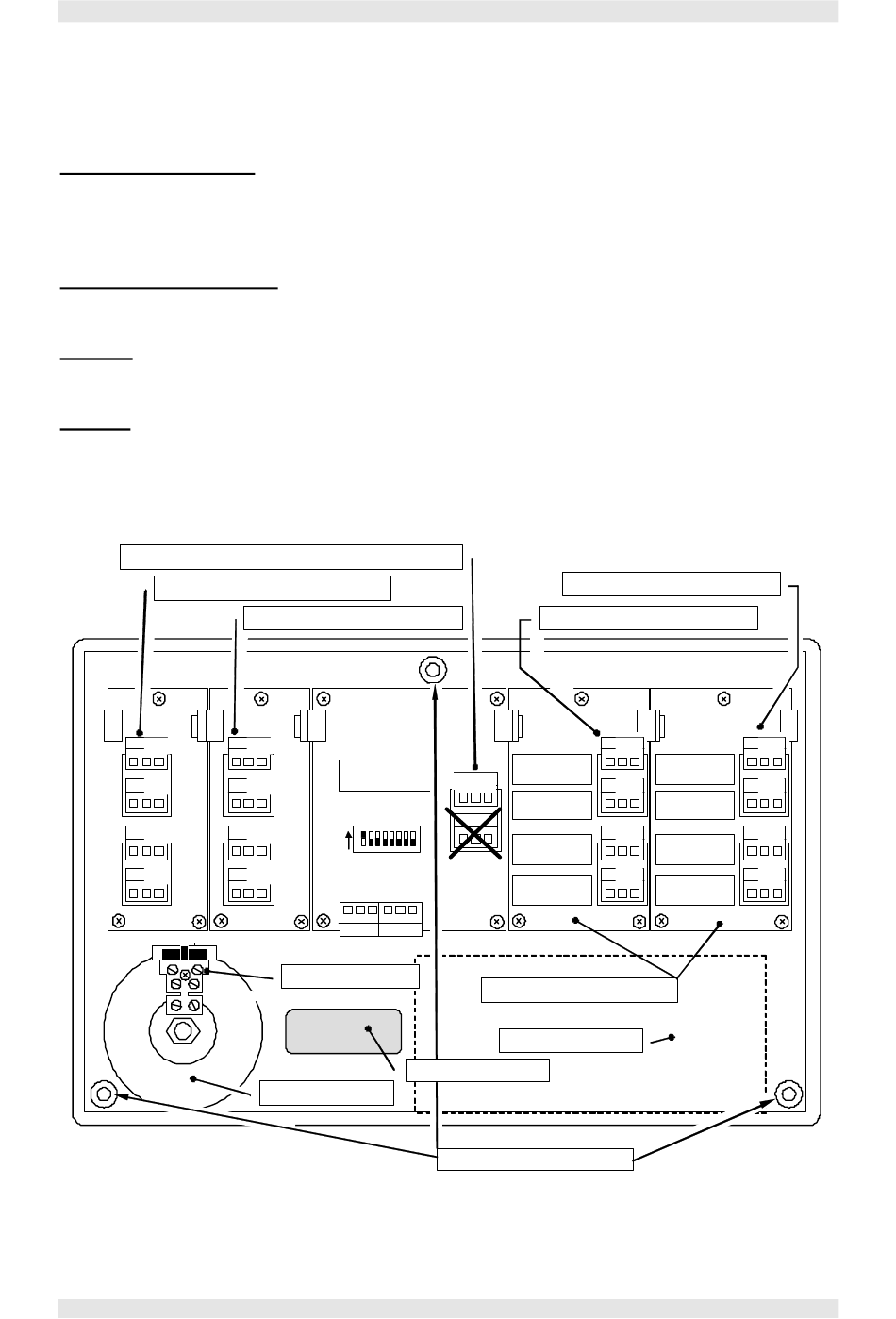

Fig 2 – Vue interne base CE380 équipée de 2 ES380
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) - Tel. 02/26 92 28 90 - Fax 02/21 33 734
CE380UR / Manuel d'utilisation
page
10).
Bornier des entrées S1 à S4
S1
S2
O N
S3
1 2 3 4 5 6 7 8
S4
Bornier 230 Vca
Numéro de série
Transformateur
Bornier des sorties U5 à S8
Bornier des sorties U1 à S4
RS485
Cartes auxiliaires ES380
Espace batterie
Trous pour fixation murale
Pag.4/10
AL1
AL5
AL2
AL6
AL3
AL7
AL4
AL8
