INSTRUCTIONS DE MONTAGE
Le RX520 est équipé de quatre (4) aimants intégrés pour être fixé au support de montage inclus. Le support de montage peut être fixé à la base à l'aide de
fixations traditionnelles.

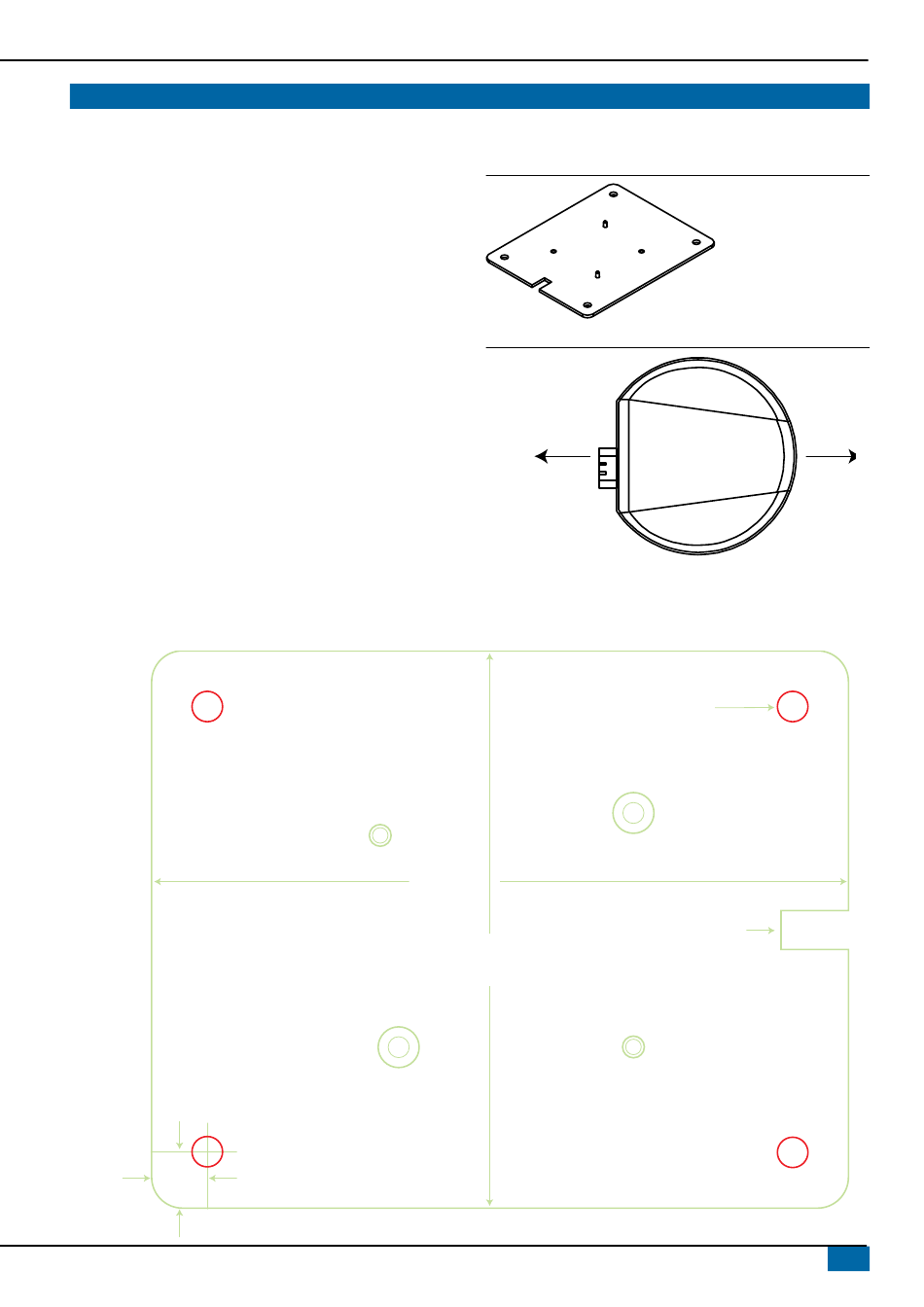

Gabarit de la plaque intermédiaire de montage
Un gabarit de la plaque intermédiaire de montage a été dessiné en arrière-
plan de ce guide.
•
Les traits rouges indiquent les points de fixation.
•
Les traits verts indiquent le contour du socle et les autres orifices
destinés à fixer la plaque mobile.
Recommandations pour le montage
•
Choisissez un emplacement avec une vue du ciel bien dégagée de
sorte que chaque satellite au-dessus de l'horizon puisse être reçu sans
rencontrer d'obstacles.
•
Quand vous montez le récepteur RX520, il faut laisser une distance
15 cm au minimum entre le récepteur et le coude du câble. Toute
distance inférieure à 15 cm fait subir des contraintes indésirables au
câble et au branchement sur le RX520.
•
Le récepteur ne doit pas être monté à un emplacement qui présente
un risque de stagnation d'eau. Le boîtier du récepteur est conçu pour
résister à la pluie et aux éclaboussures, mais pas à l'immersion dans
des liquides pendant de longues périodes.
•
Montez le récepteur plus haut que tous les autres objets métalliques
pour éviter les réceptions multiples. Les signaux satellite reçus par le
récepteur GNSS par réflexion sur un objet peuvent diminuer la précision
du positionnement. Par exemple les bords de toit, les boîtiers de
projecteurs etc. peuvent provoquer des parasites susceptibles de causer
un saut dans la position GNSS.
12,7 mm x 4
12,7 mm x 4
TE E JE T TE C H N O LOG IE S
Illustration 2 : Plaque de montage
Illustration 3 : Exemple d'orientation
Acheminer le câble vers
l'arrière du véhicule
Trou de 6,858 mm Ø (± 0,01 mm) (x 4)
158,75 mm
127,0 mm
Ce côté sera acheminé vers
l'arrière du véhicule
www.teejet.com
Orienter vers
l'avant du véhicule
