REMARQUE : pour empêcher la corrosion des contacts
métalliques, recouvrez les connecteurs inutilisés avec les
caches étanches fournis.
19
Placez l'appareil dans la découpe.
20
Fixez l'appareil à la surface de montage à l'aide des vis M4
fournies
ou des vis à bois selon la méthode de montage
utilisée.
21
Retirez délicatement l'élément de protection en caoutchouc,
puis jetez-le.
22
Installez le cadre de décoration autour de l'appareil.
Considérations relatives à la connexion
Quand vous connectez cet appareil aux autres appareils
Garmin, vous devez considérer les points suivants.
• Assurez-vous que les connexions d'alimentation et de masse
à la batterie sont solides et qu'elles ne peuvent pas se
desserrer.
• Il est possible que les câbles soient conditionnés sans bague
de verrouillage. Mettez les câbles en place avant d'installer
les bagues de verrouillage.
• Après avoir installé une bague de verrouillage sur un câble,
assurez-vous que la bague est solidement fixée et que le
joint torique est en place afin que la connexion demeure
fiable.
Raccordement à l'alimentation
AVERTISSEMENT
Lorsque vous connectez le câble d'alimentation, ne retirez pas
le porte-fusible en ligne. Pour éviter de vous blesser ou
d'endommager le produit en l'exposant au feu ou à une chaleur
extrême, le fusible approprié doit être placé comme indiqué
dans les caractéristiques techniques du produit. De plus, la
connexion du câble d'alimentation en l'absence du fusible
approprié annule la garantie du produit.
Branchez le fil rouge à la même batterie via le commutateur
d'allumage ou un autre commutateur manuel pour allumer et
éteindre l'appareil.
1
Acheminez le câble d'alimentation entre la source
d'alimentation et l'appareil.
2
Connectez le câble d'alimentation rouge au commutateur
d'allumage ou à un autre commutateur manuel, et le
commutateur à la borne positive (+) de la batterie, si
nécessaire.
3
Connectez le fil noir à la borne négative (-) de la batterie ou à
la masse.
4
Raccordez le câble d'alimentation à l'appareil en tournant la
bague de verrouillage dans le sens des aiguilles d'une
montre pour le serrer.
Considération relative à la mise à la masse supplémentaire
Dans la plupart des conditions d'installation, cet appareil ne
devrait pas nécessiter de mise à la masse supplémentaire du
châssis. En cas d'interférence, vous pouvez utiliser la vis de
mise à la masse sur le boîtier pour raccorder l'appareil à la terre
du bateau et résoudre ainsi le problème.

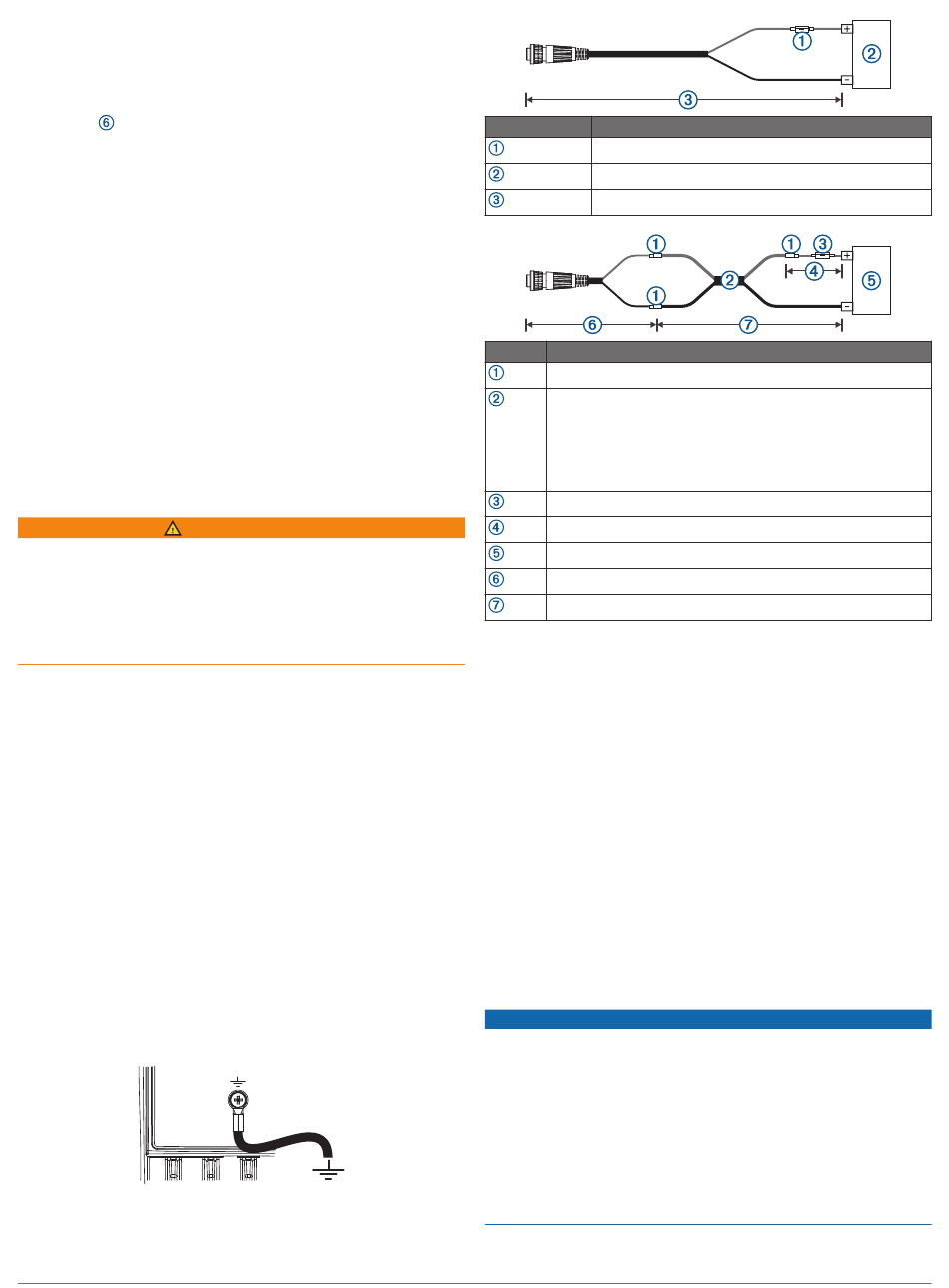

Rallonge de câble d'alimentation
Si nécessaire, le câble d'alimentation peut être rallongé à l'aide
du calibre de fil adéquat.
Elément
Description
Fusible
Batterie
1,8 m (6 pieds) sans extension
Elément Description
Raccord
• Câble d'extension 10 AWG (6,26 mm²), jusqu'à 4,6 m
(15 pieds)
• Câble d'extension 8 AWG (8,36 mm²), jusqu'à 7 m
(23 pieds)
• Câble d'extension 6 AWG (13,29 mm²), jusqu'à 11 m
(36 pieds)
Fusible
20,3 cm (8 po)
Batterie
20,3 cm (8 po)
Extension maximale 11 m (36 pieds)
Considérations relatives à la connexion de la station
Cet appareil peut être configuré avec d'autres périphériques
Garmin compatibles de manière à fonctionner avec ces derniers
comme une station. Lorsque vous planifiez les stations sur votre
bateau, tenez compte des considérations suivantes.
• Les appareils antérieurs aux séries GPSMAP 8000 et au
GPSMAP 8500 ne peuvent pas être utilisés dans une station.
• Bien que cela ne soit pas nécessaire, il est recommandé
d'installer tous les appareils que vous prévoyez d'utiliser dans
une station les uns à côté des autres.
• Aucune connexion spéciale n'est nécessaire pour créer une
station, tant que tous les appareils sont connectés au réseau
Garmin Marine Network
Garmin Marine Network, page
• Les stations sont créées et modifiées à l'aide du logiciel de
l'appareil. Consultez le manuel d'utilisation fourni avec
l'appareil pour plus d'informations.
Considérations relatives au réseau Garmin Marine
Network
Vous devez utiliser un coupleur d'isolation PoE Garmin Marine
Network (010-10580-10) lorsque vous voulez connecter un
appareil tiers, une caméra FLIR
Garmin Marine Network. Si vous connectez directement un
appareil PoE (Power over Ethernet) à un traceur relié au réseau
Garmin Marine Network, vous endommagerez le traceur Garmin
et risquerez également d'abîmer votre appareil PoE. Si vous
connectez directement un appareil tiers à un traceur relié au
réseau Garmin Marine Network, les appareils Garmin risquent
d'avoir des comportements inattendus, notamment de ne pas
s'éteindre ou de ne pas exécuter le logiciel correctement.
Cet appareil peut se connecter à d'autres périphériques Garmin
Marine Network pour partager des données (radar, sondeur,
(Considérations relatives au réseau
3).
AVIS
®
par exemple, à un réseau
3
