Interroll Convoyeur à rouleaux 24 V
RM 8310 / RM 8320 / RM 8330
Maintenance et réparation
DEL verte DEL jaune
Allumée Eteinte
Allumée Allumée
Allumée Clignote
Remplacer le réflecteur
1

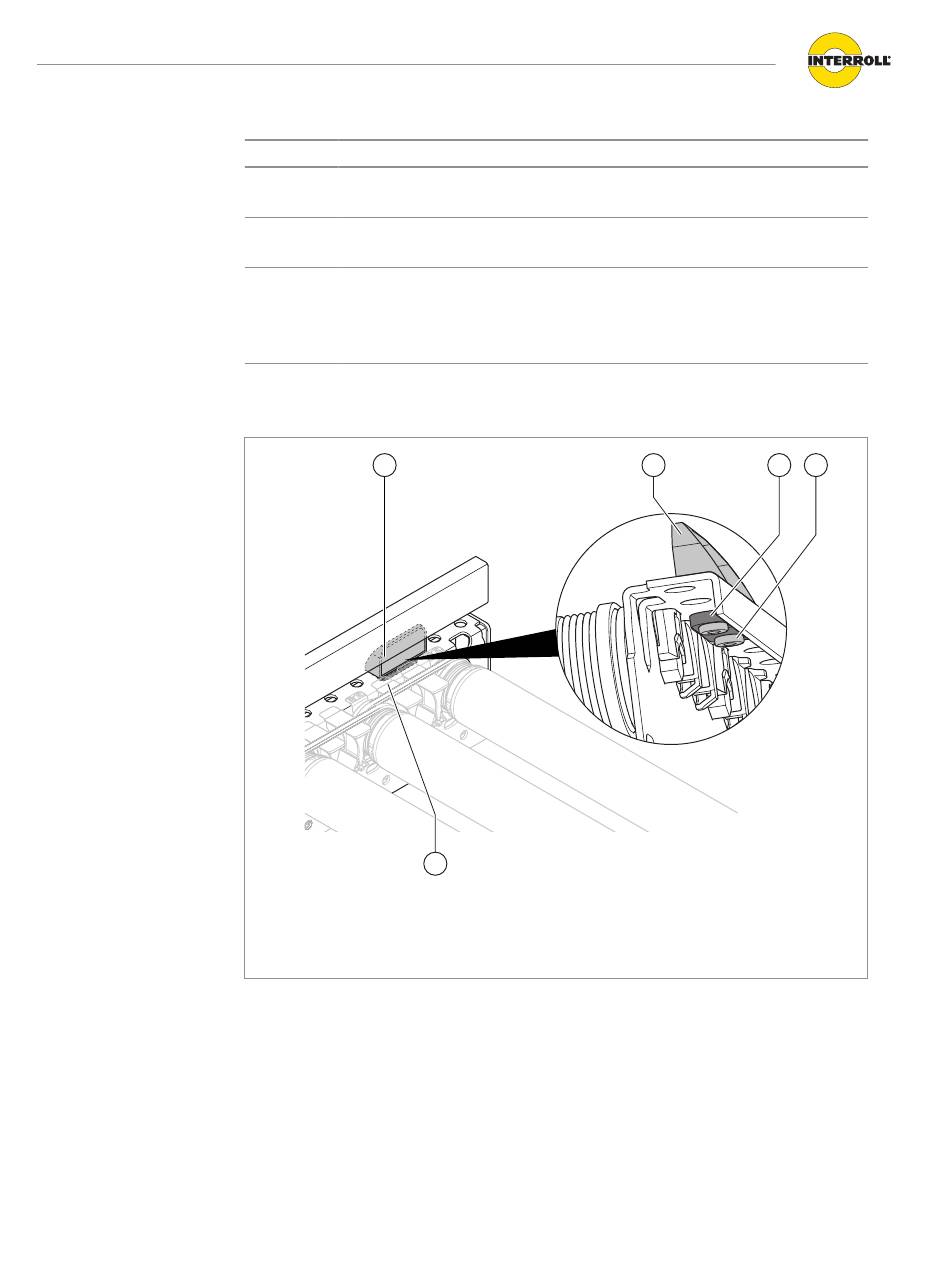

Réflecteur à porte-réflecteur
1 Réflecteur
2 Agrafe
Le réflecteur et le porte-réflecteur sont remplacés en même temps :
4 Retirer l'agrafe (2) des entretoises de fixation (3) du réflecteur.
4 Déposer l'ancien (1) réflecteur.
4 Mettre en place le nouveau réflecteur à l'endroit souhaité sur le montant latéral, la tôle de
montage ou le guide latéral.
4 Encliqueter l'agrafe de manière audible par le dessous dans les entretoises de fixation du
réflecteur.
Signification
La cellule photo-électrique est opérationnelle.
Absence de signal provenant du réflecteur.
La cellule photo-électrique est ajustée correctement.
Le faisceau lumineux est réfléchi correctement.
La cellule photo-électrique est opérationnelle.
Signal faible.
Le réflecteur est encrassé, endommagé ou n'est pas ajusté
correctement.
2
3 Entretoises de fixation
1 2 3
