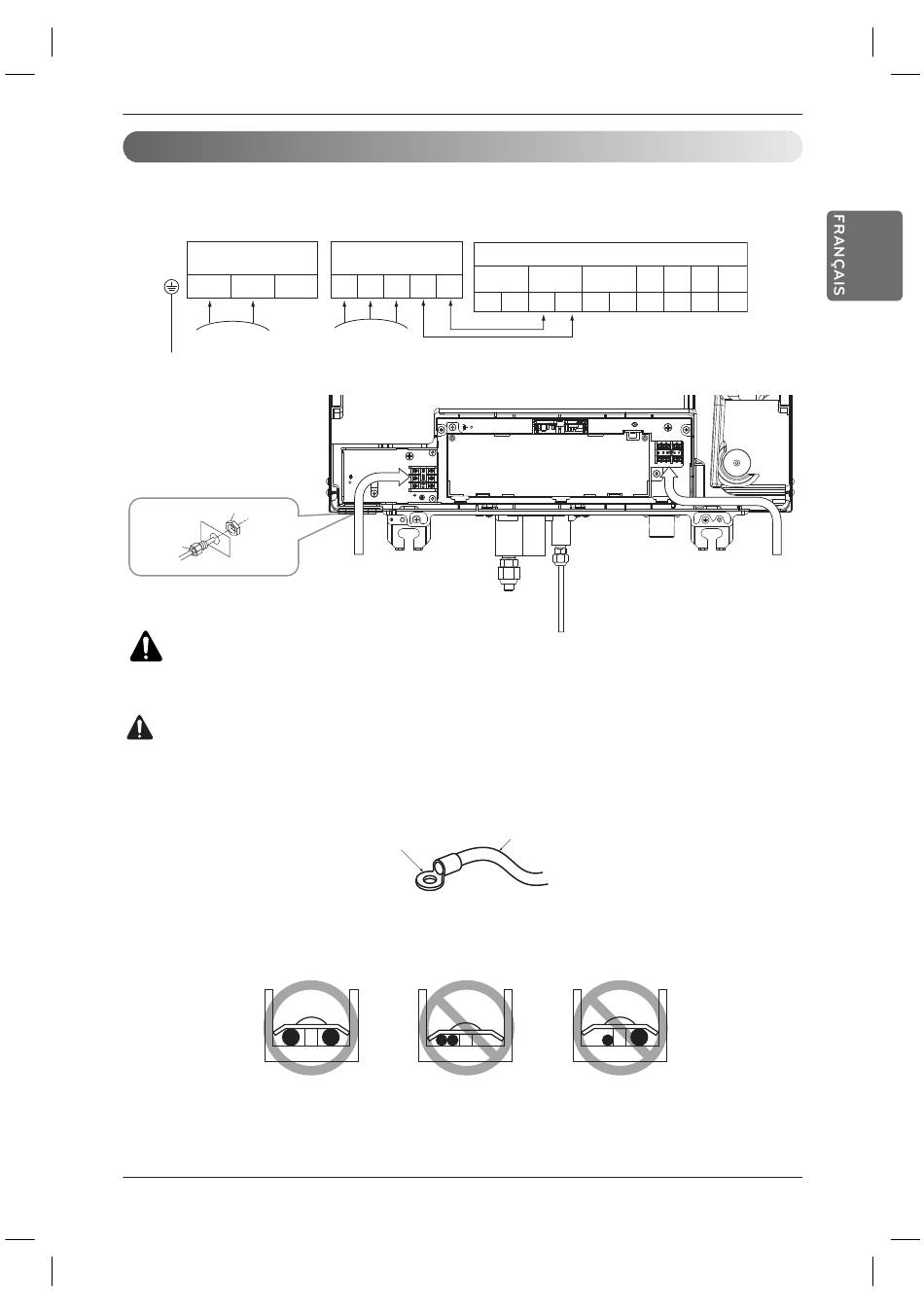

Raccordement des câbles entre l'unité intérieure
Raccordez les câbles individuellement aux bornes dans le panneau de commande, de la même façon que
vous avez fait avec l'unité extérieure.
• Assurez-vous que la couleur des câbles de l'unité extérieure et le numéro du borne soient les mêmes, de
la même façon que vous avez fait avec l'unité intérieure.
Plaque à Bornes interne
L(L1)
N(L2)
ENTRADA
DE ENERGÍA
Méthode de raccordement du câble de liaison (exemple)
Écrou de blocage
Conduit
AVERTISSEMENT:
un dysfonctionnement de l'unité. Un risque d'incendie peut également survenir.
Par conséquent, assurez-vous que tous les câbles sont correctement raccordés.
AVERTISSEMENT:
Assurez-vous que les vis des bornes ne vont pas se desserrer.
u Précautions à prendre lors de la pose du câble d'alimentation et du fil de terre
Utilisez des cosses serties à anneau pour les connexions au bornier de puissance.
Lors de la pose du fil de terre, vous devez utiliser des bornes à pression rondes
En cas d'indisponibilité, suivez les instructions ci-dessous.
• Ne connectez pas des câbles de diamètres différents au bornier de puissance (un jeu dans le câblage de puissance peut
entrainer un échauffement anormal).
• Lorsque vous connectez les câbles de diamètre identique, procédez comme indiqué dans la figure ci-dessous.
• Pour effectuer le câblage, utilisez le câble d'alimentation approprié que vous devez fixer fermement. Ensuite, protégez-le
pour éviter que la pression extérieure ne s'exerce sur la borne de dérivation.
• Servez-vous du tournevis approprié pour serrer les vis-borne. Un tournevis avec une petite tête usera la tête de sorte à
rendre le serrage impossible.
• Vous risquez d'endommager les vis-borne si vous les serrez trop.
Plaque à Bornes interne
YL
RD
BK
A
B
TÉLÉCOMMANDE
LIGNE DE COMMUNICATION (IDU-ODU)
FILAIRE
Cordon d'alimentation
Un raccordement desserré peut provoquer une surchauffe de la borne ou
Fil d'alimentation (Fil de terre)
Borne de pression de forme arrondie
Bornier de l'unite exterieure
ODU
IDU
INTERNET
DRY1
B
A
B
A
B
A
-
Cordon de la télécommande
Manuel d'installation 9
Installation
DRY2
GND 12V
-
-
-
Cordon de transmission
