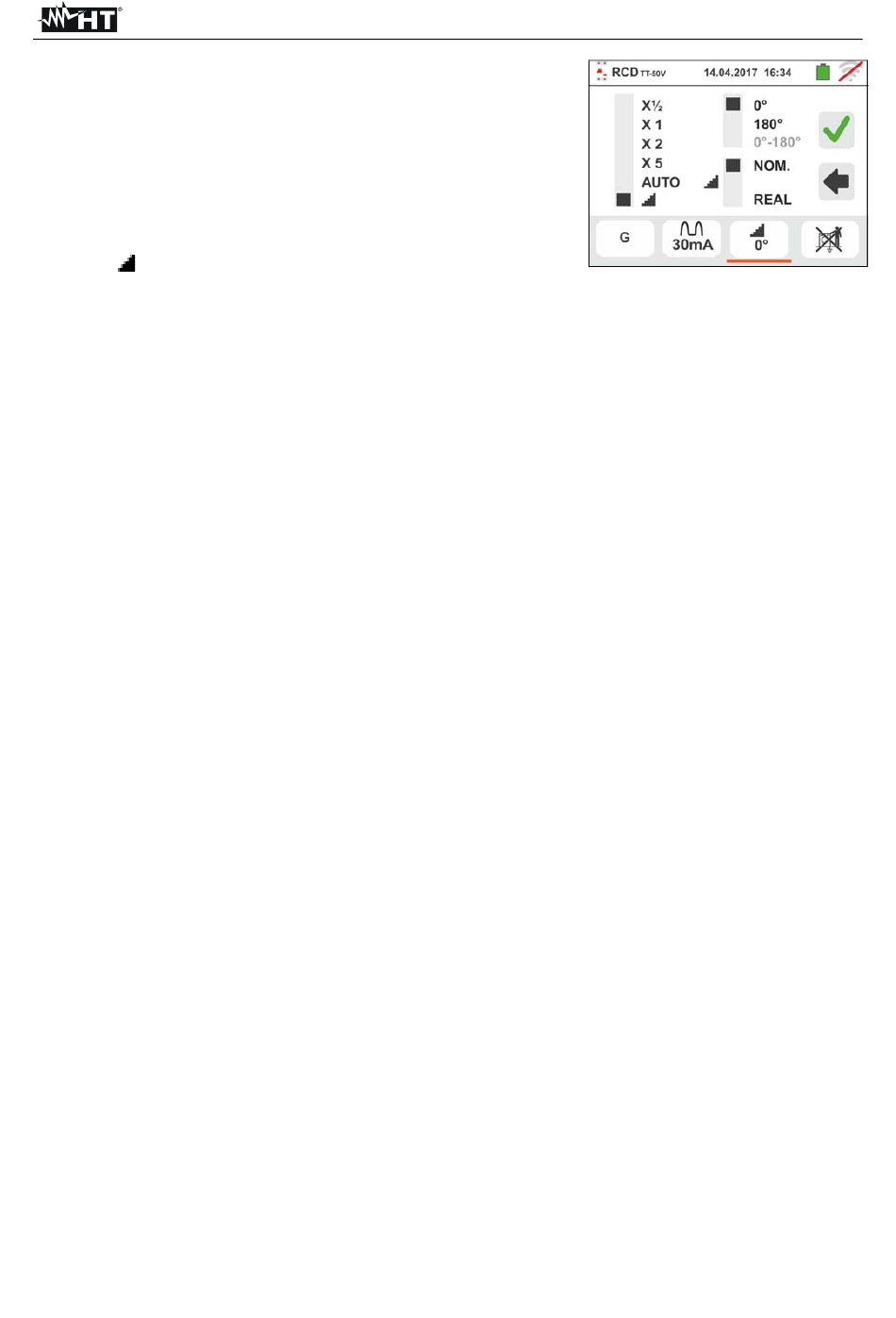

6. Appuyez sur la troisième icône en bas de l'écran
en sélectionnant le type de test choisi parmi la liste
suivante:
 x ½  Manuel avec multiplicateur ½Idn
 x 1  Manuel avec multiplicateur 1Idn
 x 2  Manuel avec multiplicateur 2Idn
 x 5  Manuel avec multiplicateur 5Idn
 AUTO  Automatique (6 essais en séquence)
  Rampe (courant réel d'intervention)
Déplacer la barre de défilement supérieure droite
en sélectionnant la polarité du courant de test
entre les options: 0° (polarité directe), 180°
(polarité inversée),
automatique uniquement).
Déplacez la barre de défilement inférieure droite
en sélectionnant
uniquement) le type de sortie de la visualisation
actuelle entre les options suivies:
 NOM 
normalisée du courant de déclenchement (en
référence
Exemple: pour RCD type A avec Idn = 30mA,
la valeur
déclenchement normalisé peut atteindre 30mA
 REAL  l'instrument montre la valeur effective
du courant de déclenchement en considérant
les coefficients indiqués par les directives IEC /
EN61008 et IEC / EN61009 (1.414 pour RCD
type A, 1 pour RCD type AC, 2 pour RCD type
B)
Exemple: pour RCD type A avec Idn = 30mA,
la valeur
déclenchement peut être jusqu'à 30mA * 1.414
= 42mA
Confirmer le choix en revenant à la page-écran
initiale de la mesure. Remarquer la présence des
sélections effectuées
NOTE : la sélection des deux options implique
UNIQUEMENT le choix de la sortie de la
visualisation actuelle mais n'influence pas le
test de résultat (OK / NON)
0°-180° (pour
(pour le mode
l'instrument montre
au courant
effective du
effective du
le mode
Rampe
la valeur
nominal)
courant de
courant de
FR - 23
