4- Übersicht des Bedienfeldes

(1) Funktionen des Bedienfeldes:

TV/AV
1-
MENU
2-
CH-
3-
CH+
4-
VOL-
5-
VOL+
6-
POWER
7-
Statusanzeige
Die Anzeige leuchtet rot, wenn sich der Fernseher im Standby-Betrieb befindet. Die Anzeige leuchtet grün, wenn Sie die
Taste ' ' betätigen.

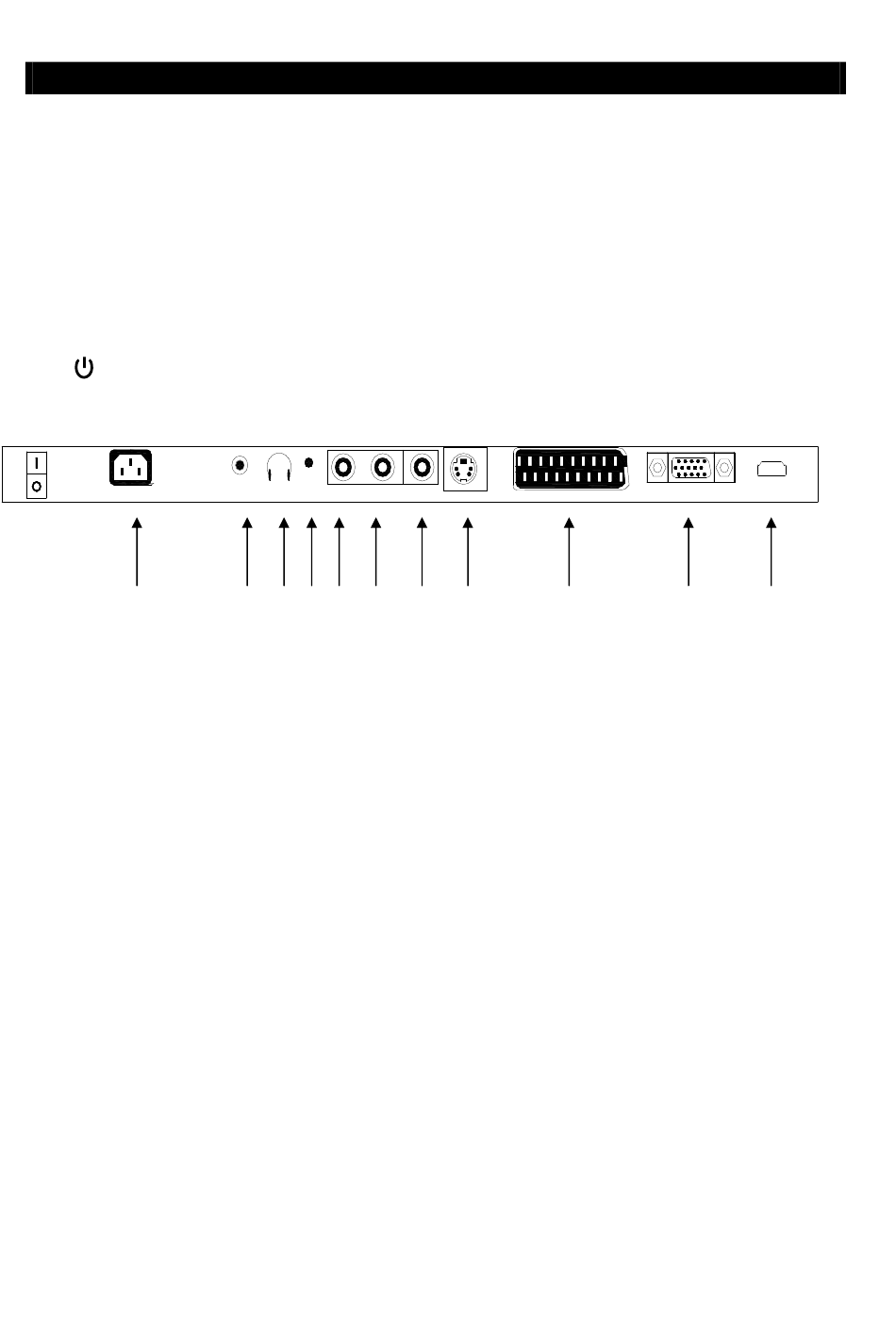

(2) Abbildung der Anschlüsse
ON
OFF
AC 130-240V
50/60Hz
~
⑴ ⑴ ⑴ ⑴
Anschlüsse:
[1]
: Netzeingangsbuchse
[2]:
Antenneneingangsbuchse, schließen Sie hier das Antennenkabel bzw. die Buchse des
Kabelfernsehnetzes an.
[3]:
Kopfhörerausgang
[4]:
Eingänge für PC-Soundkarte
[5]/[6]
: L/R Audio-Eingänge (AV) für externe AV-Geräte (z.B. DVD-Player, Videokameras usw.)
[7]
: Composite-Video-Eingang, Bildsignalanschluss für externes Gerät
[8]:
S-VIDEO-Video-Eingang, Bildsignalanschluss für externes Gerät
[9]
: SCART-Schnittstelle
[10]:
VGA-Anschluss (DB15)
[11]:
HDMI-Buchse
HINWEIS: Die hier genannten Elemente dienen nur zur Veranschaulichung und können bei Ihrem Gerät
produktbedingt abweichen.
- Zur Auswahl des Eingangssignals: TV/CVBS/SCAR /S-VIDEO/VGA/HDMI
- Menü aufrufen
- Sender abwärts
- Sender aufwärts
- Leiser / Nach links
- Lauter / Nach rechts
- Ein/Aus-Schalter
L
R
IN
PC
OUT AV AUDIO
RFIN
AUDIO IN
⑵ ⑵ ⑵ ⑵ ⑶⑷ ⑶⑷ ⑶⑷ ⑶⑷ ⑸ ⑸ ⑸ ⑸ ⑹ ⑹ ⑹ ⑹
VIDEO
S-VIDEO SCART
⑺ ⑺ ⑺ ⑺ ⑻ ⑻ ⑻ ⑻ ⑼ ⑼ ⑼ ⑼
DE-5
VGA IN
HDMI IN
⑽ ⑽ ⑽ ⑽ ⑾ ⑾ ⑾ ⑾
