4- Description du panneau de contrôle avant
(1) Fonctions du panneau de contrôle avant :
TV/AV
15-
MENU
16-
CH-
17-
CH+
18-
VOL-
19-
VOL+
20-
POWER
21-
Voyant d'état
Le voyant s'allume en rouge lorsque le téléviseur est en mode veille, et en vert lorsque vous appuyez sur le bouton

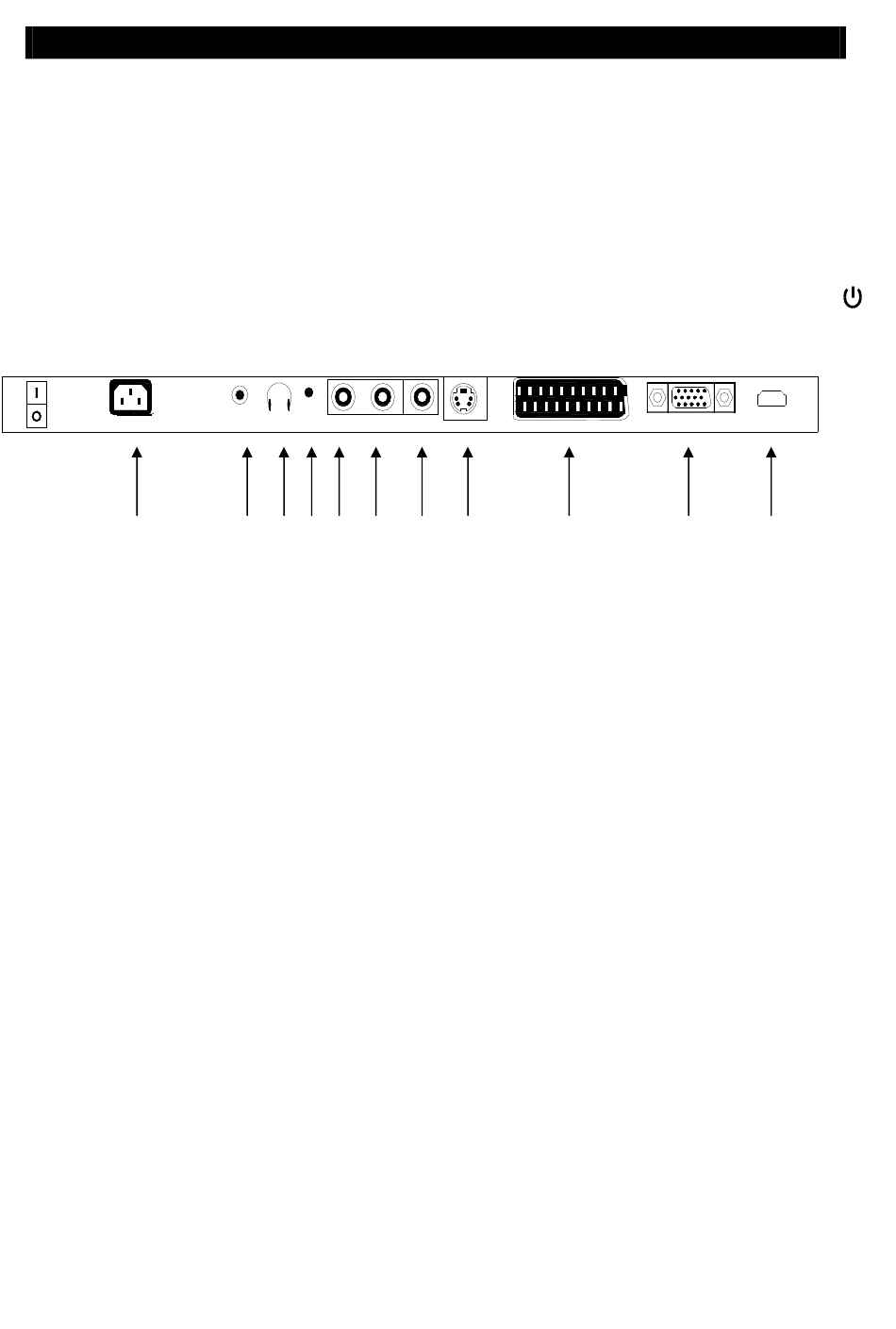

(2) Schéma des connecteurs
ON
OFF
AC 130-240V
50/60Hz
~
(1)

Connecteurs :

[1]
： ： ： ： Alimentation secteur
[2]
： ： ： ： Entrée de l'antenne (branchez-y la fiche ou interface de l'antenne pour recevoir le signal du
câble/antenne)
[3]
： ： ： ： Sortie casque
[4]
： ： ： ： Entrées audio de la carte son de l'ordinateur
[5]/[6]
： ： ： ： Entrées audio G/D (AV) des périphériques AV externes (lecteurs DVD, caméscopes, etc.)
[7]
： ： ： ： Entrée vidéo composite (branchez-y l'entrée vidéo des périphériques externes)
[8]
： ： ： ： Entrée S-VIDÉO (branchez-y l'entrée vidéo des périphériques externes)
[9]
： ： ： ： Interface péritel
[10]
： ： ： ： Interface VGA DB15
[11]
： ： ： ： Interface HDMI
REMARQUE : la description des connecteurs ci-dessus est uniquement fournie à titre indicatif et peut être
supérieure selon les modèles.
– Sélection du signal d'entrée : TV / CVBS / SCART / S-VIDÉO / VGA / HDMI
– Accès au menu principal
– Sélection de la chaîne TV précédente
– Sélection de la chaîne TV suivante
– Baisser le volume / Gauche
– Augmenter le volume / Droite
– Bouton marche-veille
R L
IN
PC
OUT AV AUDIO
RFIN
AUDIO IN
(2) (3) (4)(5) (6) (7) (8)
VIDEO
S-VIDEO
SCART
(9)
FR-5
VGA IN
HDMI IN
(10) (11)
.
