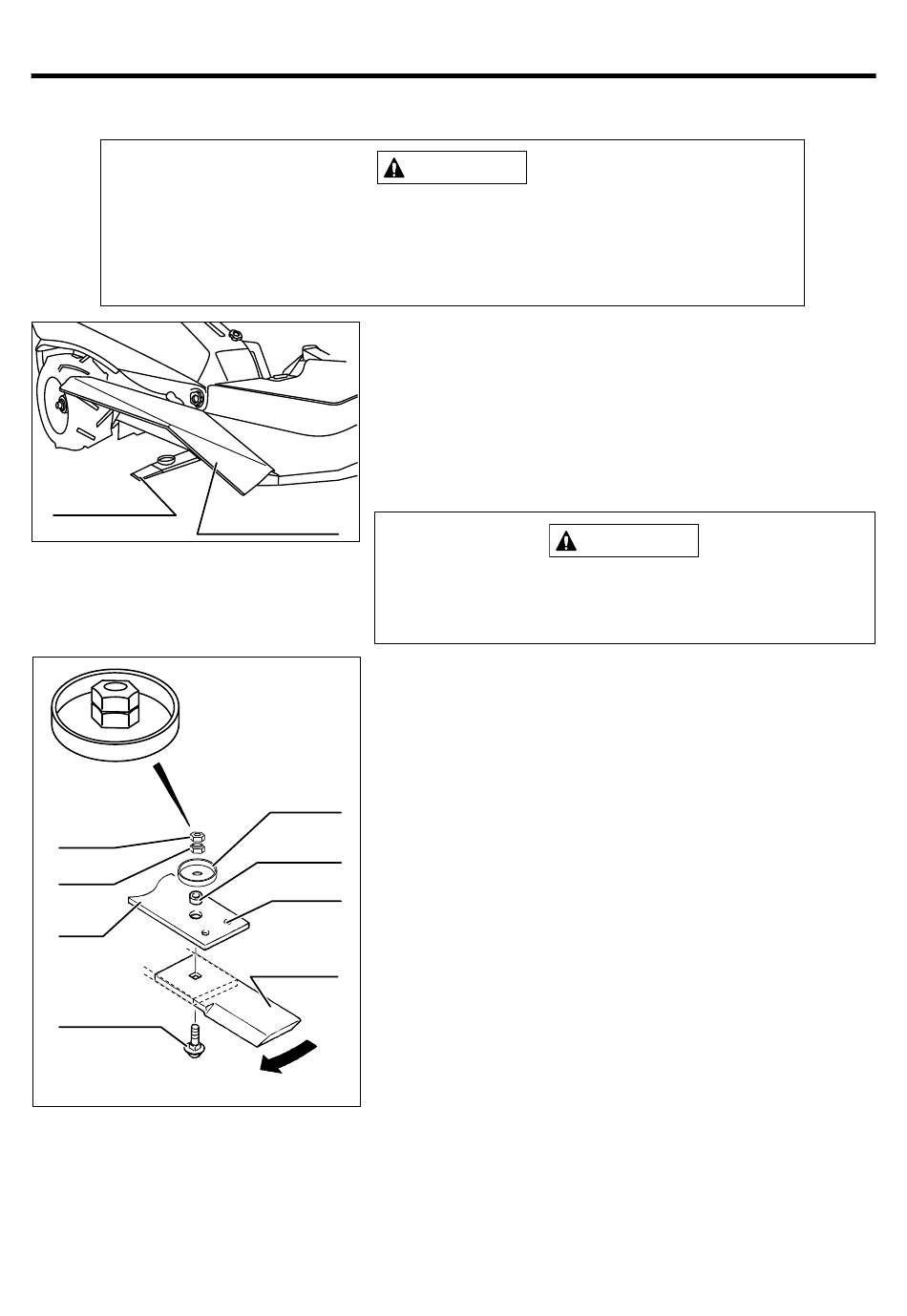

7.9.4 Lame

* Toujours arrêter le moteur avant d'inspecter ou de remplacer la lame,
afin d'éviter les accidents et les blessures.
* Lorsque vous manipulez les lames, utilisez des gants épais ou enveloppez
la lame dans un chiffon et manipulez avec précaution afin d'éviter les blessures.
Lame
5314M-0608-060E
Ecrou "K"
Ecrou "L"
Support
Ecrou à collet
carré et à tête
bombée "J"
Sens de rotation
5313M-0709-030E
Entretien
carter de l'évacuation
d'herbe (ouvert)
Coupelle « N »
Bague « M »
Trou « I »
Lame
PRUDENCE
1. Ouvrez le cache de l'évacuation d'herbe du coté droit
2. Pour éviter que la lame ne tourne pendant l'entretien,
faites pivoter la lame à la main et insérez une tige très
solide (comme un tournevis) dans le trou (I) du support.
* L'écrou à collet carré et à tête bombée s'use.
Vérifiez donc l'usure. En cas d'usure importante,
changez-le.
3. En utilisant une clé à oeil ou une clé à pipe, enlevez
l'écrou (K) et l'écrou (L) dans cet ordre et enlevez la lame
4. Placez une nouvelle lame sous le support et faites passez
l'écrou à collet carré et à tête bombée par en dessous.
5. Placez la bague « M » et la coupelle « N » sur l' écrou à collet
carré et à tête bombée .
6. Resserrez l'écrou (L) avec le couple de torsion spécifié
7. Resserrez l'écrou (K) avec le couple de torsion spécifié
Couple de torsion spécifié :
M12=450 ~ 550 KGF/CM
